Назначение и область применения

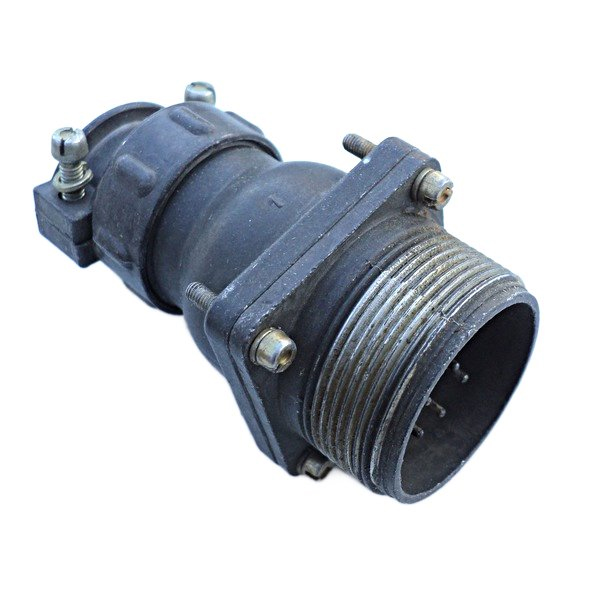

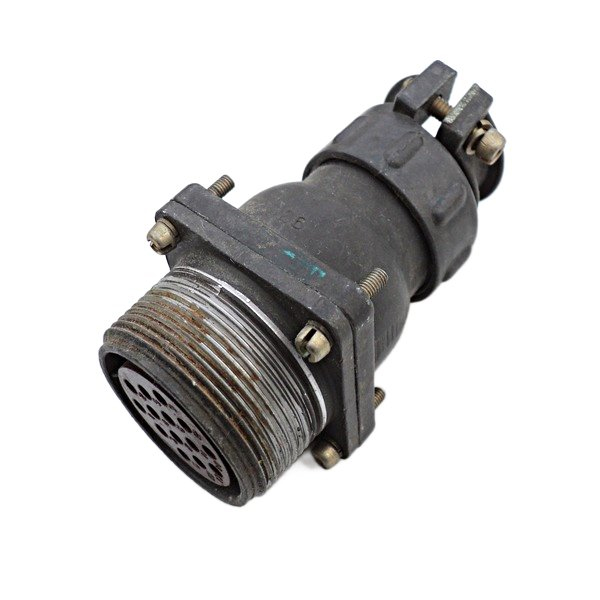

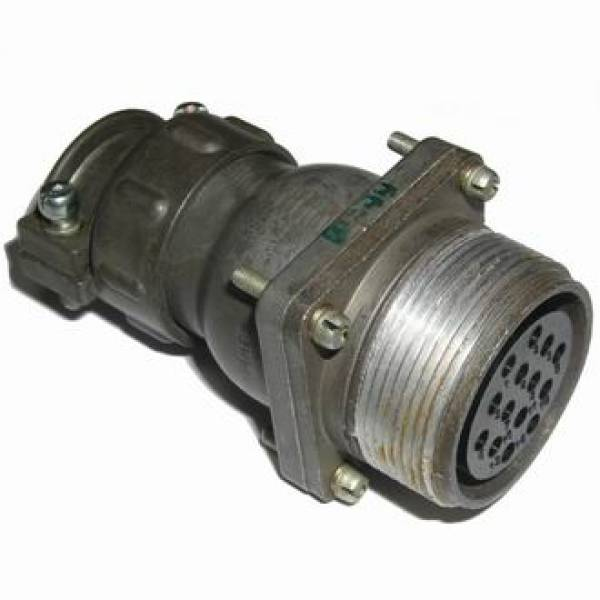

ШР32СК4Э — это низкочастотный цилиндрический электрический разъём (соединитель) российского производства, предназначенный для надёжного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Изделие относится к серии ШР с условным размером корпуса 32, конструктивным исполнением СК (приборная часть с угловым патрубком) и сочетанием контактов 4ЭГ14: четыре контакта, из которых три имеют диаметр 2,5 мм и один — диаметр 5,5 мм.

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от дождя, пыли и солнечного излучения. Соединитель негерметичный, оснащён резьбовым соединением, одношпоночной поляризацией и металлическим корпусом. Материал изолятора — карболит.

Технические характеристики

Соединители серии ШР рассчитаны на работу в широком диапазоне условий. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия. Изделие выдерживает атмосферное давление до 1,3 на 10 в минус четвёртой степени Паскаля. Срок сохраняемости достигает 15 лет.

Электрические параметры разъёма следующие:

• сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм;
• сопротивление контакта — не более 0,3 мОм для контактов диаметром 5,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• максимальное рабочее напряжение — 850 В;
• минимальная наработка — 1000 часов;
• количество сочленений-расчленений — 500 циклов.

Контакты разъёма покрыты серебром или никелем, что обеспечивает стабильное электрическое соединение и защиту от окисления.

Механическая стойкость и надёжность

Конструкция ШР32СК4Э рассчитана на эксплуатацию в условиях значительных механических нагрузок. Разъём устойчив к следующим воздействиям:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные механические удары с ускорением до 5000 метров на секунду в квадрате;
• многократные механические удары с ускорением до 350 метров на секунду в квадрате;
• линейная нагрузка до 2000 метров на секунду в квадрате.

Такие показатели позволяют использовать соединитель в аппаратуре, подверженной вибрациям и ударным воздействиям, без потери качества электрического соединения.

Расшифровка обозначения

Маркировка ШР32СК4Э содержит полную информацию о конструктивных особенностях изделия:

1. ШР — тип соединителя;
2. 32 — условный размер корпуса;
3. СК — приборная часть с угловым патрубком;
4. 4 — количество контактов;
5. ЭГ — покрытие и материал;
6. 14 — сочетание диаметров контактов.

Артикул изделия — 10172. Год выпуска — 2014. Приборная часть с угловым патрубком облегчает монтаж в условиях ограниченного пространства и позволяет удобно подводить кабель под нужным углом.
