Назначение и область применения

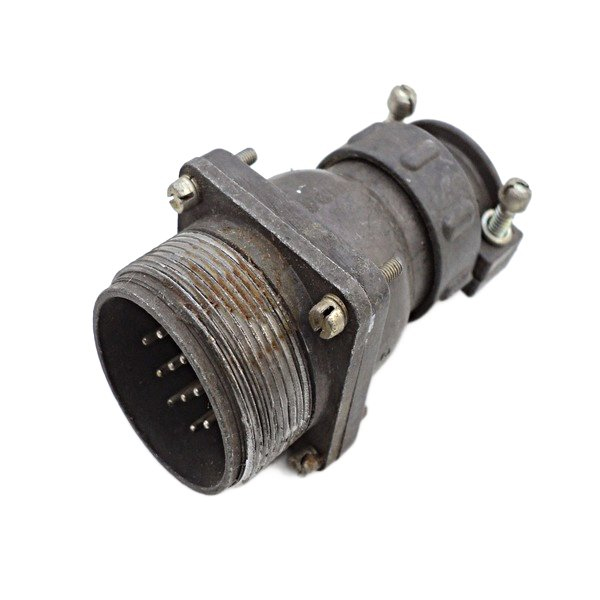

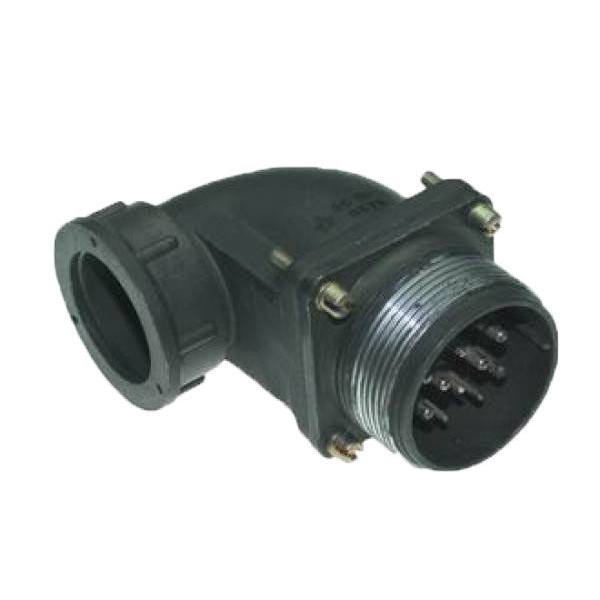

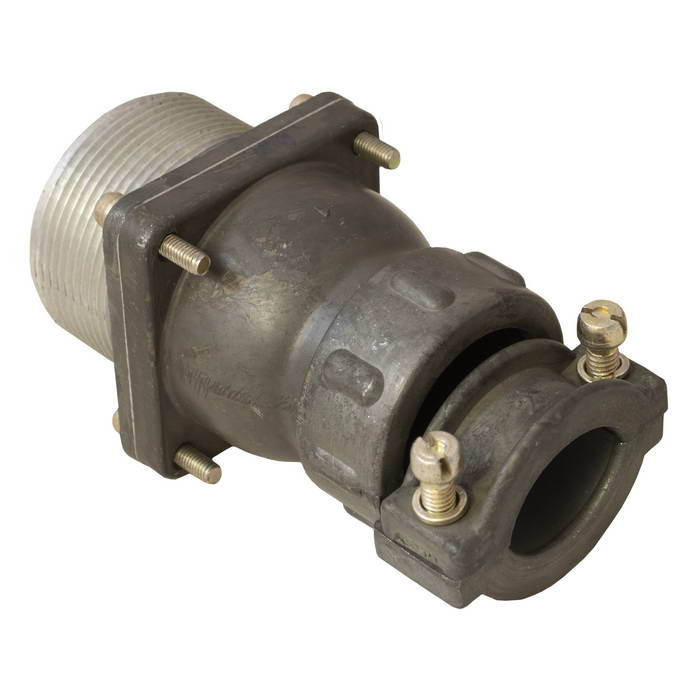

ШР32СК1НШ5 — приборная вилка низкочастотного цилиндрического соединителя, предназначенная для создания надёжного разъёмного контакта в электрических цепях с высокими токовыми нагрузками. Изделие относится к группе соединителей серии ШР32 и применяется в электронной и радиоэлектронной аппаратуре, контрольно-измерительных приборах, а также в промышленном оборудовании, где требуется объёмный монтаж проводников.

Вилка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция обеспечивает устойчивость к механическим воздействиям и вибрациям, что позволяет использовать соединитель в аппаратуре, эксплуатируемой в жёстких условиях. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата. Монтаж осуществляется методом пайки.

Технические характеристики

Соединитель ШР32СК1НШ5 имеет следующие подтверждённые параметры:

• Количество контактов: 1 штука, диаметр контакта 9 мм.
• Максимальный ток на контакт и общий ток: 200 А.
• Сопротивление контакта: не более 0,15 мОм.
• Рабочая частота: до 3 МГц.
• Амплитудное напряжение: 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается повышение температуры до плюс 110 градусов Цельсия.
• Вибрационные нагрузки: частота от 1 до 5000 Гц, ускорение до 300 метров на секунду в квадрате (30 g).
• Ударные нагрузки: одиночный удар до 5000 метров на секунду в квадрате (500 g), многократный удар до 350 метров на секунду в квадрате (35 g).
• Минимальная наработка: 1000 часов.
• Количество сочленений и расчленений: не менее 500 циклов.

Материал контактов — серебро с никелевым покрытием. Тип исполнения — негерметичный.

Особенности конструкции и эксплуатации

Вилка ШР32СК1НШ5 выпущена ориентировочно в 2015 году и относится к соединителям советской и российской конструкторской школы, что обеспечивает совместимость с ответными частями серии ШР32. Одноконтактная схема с диаметром контакта 9 мм позволяет пропускать ток до 200 А, что делает вилку пригодной для силовых цепей, цепей питания мощных потребителей и измерительных систем с высокой нагрузкой.

Низкое переходное сопротивление контакта (не более 0,15 мОм) снижает тепловые потери и повышает стабильность электрического соединения при длительной работе. Высокое сопротивление изоляции подтверждает качество диэлектрических материалов и безопасность эксплуатации при напряжении до 850 В амплитудного значения.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при значительных механических нагрузках: вибрация в широком диапазоне частот и ударные воздействия высокой интенсивности не приводят к нарушению контакта. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет применять вилку в неотапливаемых помещениях, на открытом воздухе и в климатических зонах с холодным климатом. Допустимый перегрев до плюс 110 градусов Цельсия расширяет возможности эксплуатации в условиях временного повышения температуры при прохождении максимального тока.

Монтаж и совместимость

Монтаж вилки осуществляется пайкой проводников к контактному выводу. Конструкция предусматривает объёмный монтаж, характерный для приборных соединителей, устанавливаемых на панелях и корпусах аппаратуры. Артикул изделия — 51538. Страна производства и производитель в исходных данных не указаны.

Изделие поставляется как отдельная вилка без указания комплектации в исходных данных. При выборе ответной части следует ориентироваться на соединители серии ШР32 с соответствующим количеством контактов и диаметром контакта 9 мм.
