Назначение

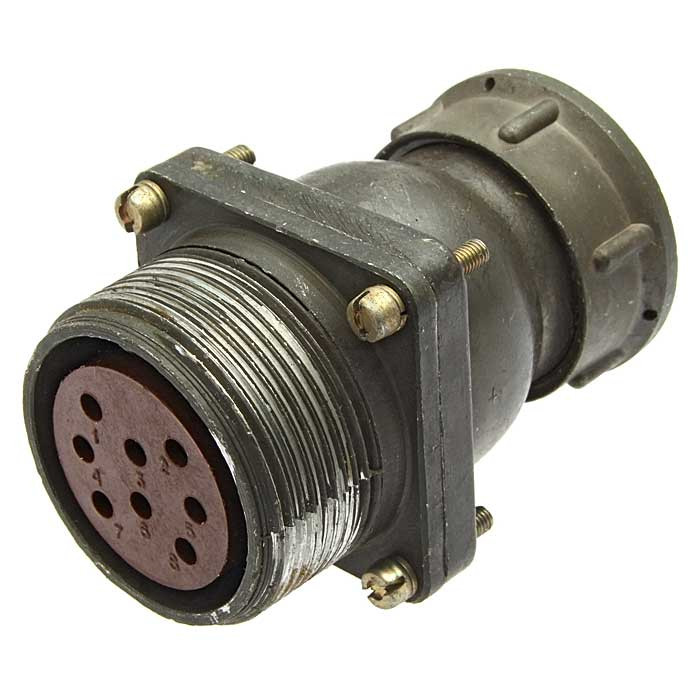

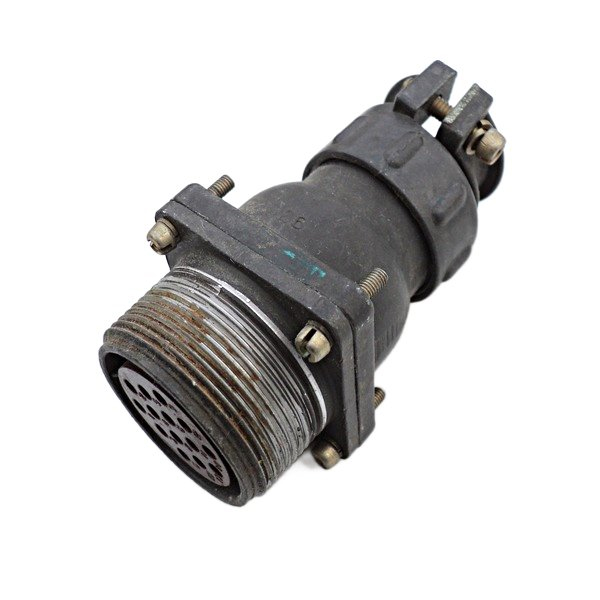

ШР32СК1НГ5 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР с угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре. Розетка применяется в радиоэлектронной и радиотехнической технике общего назначения, где требуется надёжное коммутационное соединение с защитой места ввода кабеля.

Благодаря угловой конструкции патрубка обеспечивается удобный подвод кабеля в условиях ограниченного пространства, а наличие гайки позволяет зафиксировать неэкранированный кабель и предотвратить его смещение или повреждение в процессе эксплуатации. Изделие рассчитано на многократное использование в составе стационарного и переносного оборудования.

Подтверждённые технические особенности

• Тип соединителя — низкочастотный цилиндрический, серия ШР, исполнение — приборная розетка.
• Конструкция — угловой патрубок с гайкой для неэкранированного кабеля.
• Работа в цепях постоянного и переменного тока с частотой до 3 мегагерц.
• Максимальное напряжение — до 850 вольт амплитудного значения.
• Сопротивление изоляции — не менее 5000 мегаом.
• Климатическое исполнение — УХЛ или В, ориентировано на внутренний монтаж.
• Допускается наружное применение при защите от пыли, воды, дождя и прямого солнечного излучения.
• Диапазон рабочих температур — от минус 60 до плюс 60–110 градусов Цельсия.
• Количество сочленений-расчленений — 500 циклов.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.
• Устойчивость к вибрации в диапазоне от 1 до 5000 герц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам с ускорением до 5000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам с ускорением 2000 метров на секунду в квадрате.

Применение

Розетка ШР32СК1НГ5 используется в составе радиоэлектронных блоков, измерительных приборов, систем управления и коммутации, где необходимо оперативное подключение и отключение кабельных линий. Угловой патрубок снижает нагрузку на место ввода кабеля и упрощает монтаж в корпусах с ограниченным внутренним объёмом.

Изделие подходит для комплектации оборудования, эксплуатируемого в умеренно холодном и умеренном климате, включая производственные помещения, лаборатории и подвижные установки при условии защиты от атмосферных осадков и прямого солнечного излучения. Конструкция с гайкой обеспечивает стабильное положение неэкранированного кабеля, что особенно важно при вибрационных и ударных воздействиях.

Особенности эксплуатации

При использовании розетки следует учитывать, что наружное размещение возможно только при обеспечении дополнительной защиты от пыли, воды, дождя и солнечного излучения. Рабочий температурный диапазон позволяет применять изделие в условиях как низких, так и повышенных температур, однако верхний предел зависит от конкретного климатического исполнения. Ресурс в 500 циклов сочленения-расчленения и минимальная наработка 1000 часов подтверждают способность изделия выдерживать длительную эксплуатацию в составе ответственного оборудования.
