Назначение и область применения

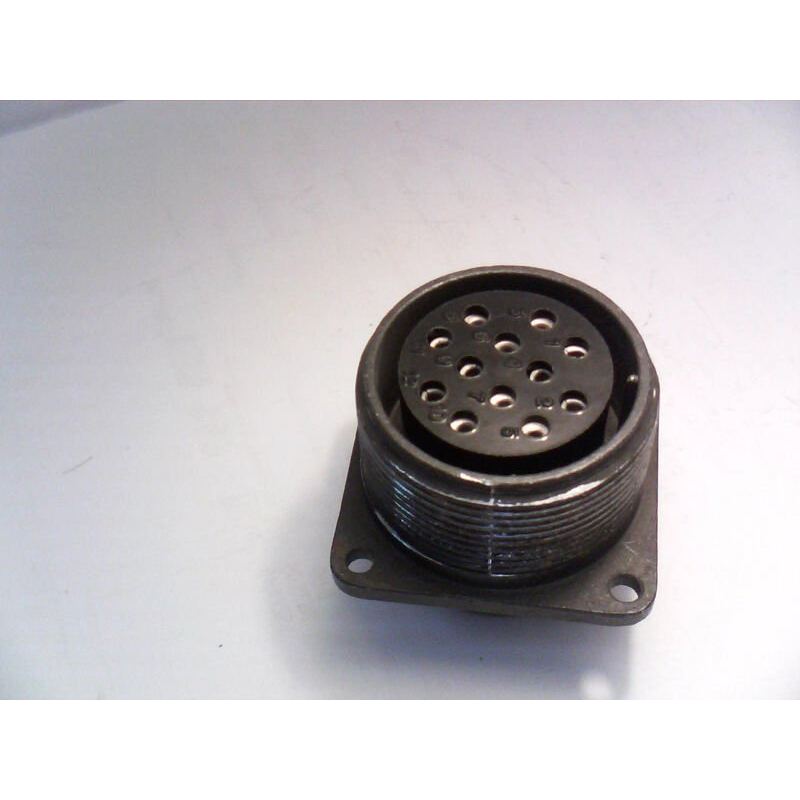

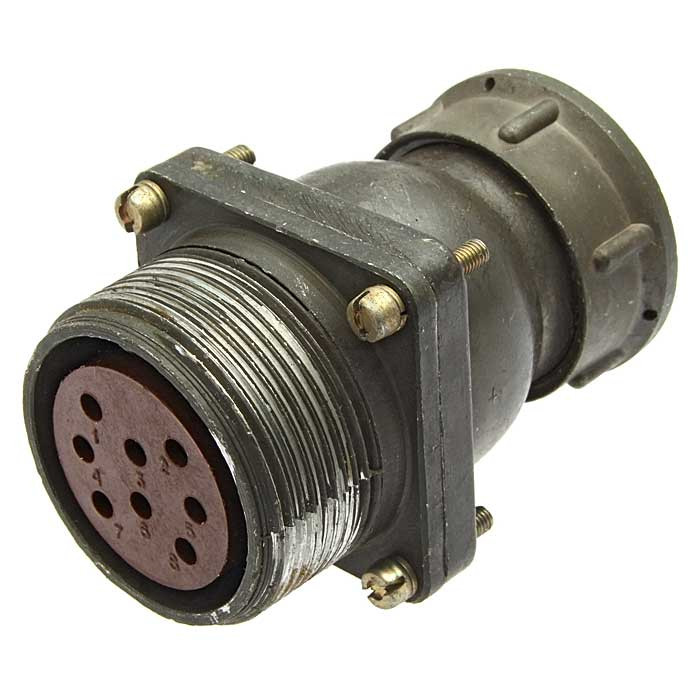

ШР32СК1ЭГ5 — это блочная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения экранированных кабелей в сложных условиях эксплуатации.

Конструктивное исполнение с угловым патрубком позволяет удобно монтировать розетку на корпусах приборов, блоках и распределительных устройствах, где требуется герметичный и механически прочный ввод кабеля. Розетка рассчитана на использование как внутри помещений, так и вне их — климатическое исполнение УХЛ обеспечивает устойчивость к пониженным температурам, перепадам влажности и воздействию пыли.

Конструктивные особенности и технические характеристики

Расшифровка обозначения ШР32СК1ЭГ5 даёт полное представление о конструктивных особенностях изделия:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• СК — наличие углового патрубка;
• 1 — количество контактов: один контакт диаметром 9 мм;
• Э — исполнение для экранированного кабеля;
• Г — розетка;
• 5 — сочетание контактов.

Розетка выдерживает рабочий ток до 200 А. Сопротивление контактов составляет 0,15 мОм, сопротивление изоляции — не менее 5000 МОм. Контакты покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Хвостовики розетки позволяют подсоединять провода сечением до 50 мм².

Эксплуатационные параметры

Изделие рассчитано на длительную работу в широком диапазоне внешних воздействий. Количество сочленений-расчленений составляет 500 циклов, наработка — не менее 1000 часов, срок хранения — 15 лет. Розетка сохраняет работоспособность при температурах от минус 60 до плюс 110 градусов Цельсия и при пониженном давлении до 1,3·10⁻⁴ Па.

Конструкция выдерживает значительные механические нагрузки: вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с², одиночные удары с ускорением до 5000 м/с², многократные удары с ускорением 350 м/с², а также линейные нагрузки до 2000 м/с². Защита от пыли и влаги допускает наружное применение при условии соблюдения требований к монтажу и сочленению с ответной частью.

Монтаж и совместимость

Розетка ШР32СК1ЭГ5 монтируется на панель или корпус оборудования с помощью крепёжных элементов, предусмотренных конструкцией условного размера корпуса 32. Подключение проводников выполняется через хвостовики, рассчитанные на сечение до 50 мм². Исполнение для экранированного кабеля предполагает надёжное заземление экрана через корпус соединителя, что особенно важно при работе с сигналами высокой частоты и в условиях сильных электромагнитных помех.

Соединитель совместим с ответными частями серии ШР соответствующего типономинала. Благодаря серебряному покрытию контактов и высокой стойкости к внешним воздействиям розетка подходит для ответственных узлов аппаратуры, где требуется стабильное электрическое соединение при значительных токах и в широком диапазоне температур.
