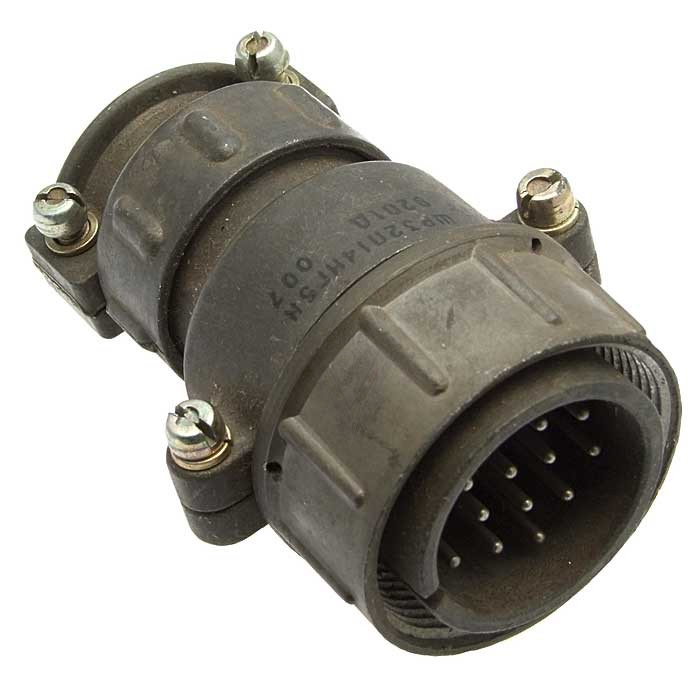

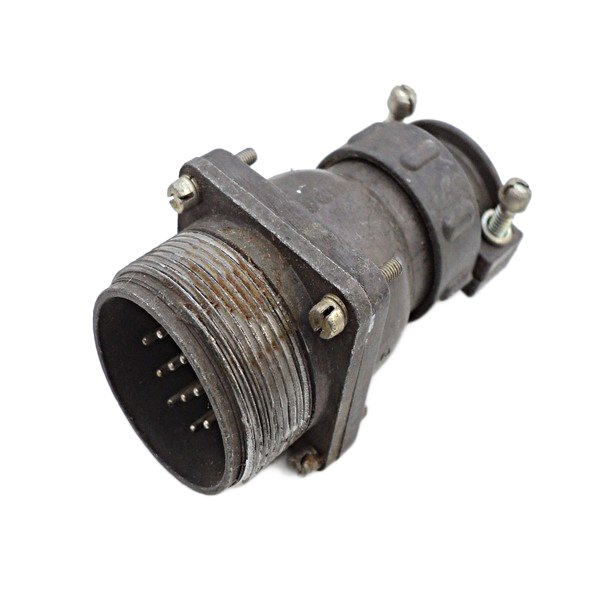

ШР32СК14НШ5 ВИЛКИ 2015г

Цена:

2600 ₽

В наличии: 61 шт.

Технические характеристики

ШР32СК14НШ5 (вероятно, имеется в виду ШР32ПК14НШ5) — это приборная вилка низкочастотного цилиндрического соединителя с прямым патрубком.

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения, а также в электро-, радио- и контрольно-измерительных приборах.
Климатическое исполнение УХЛ для внутреннего монтажа; допускается наружный при защите от дождя, динамической пыли и солнца.

Характеристики

Рабочий ток — 10 А на контакт, общая нагрузка до 140 А.
Количество контактов — 14 шт диаметром 1,5 мм; сопротивление контакта не более 2,5 мОм. ?
Температурный диапазон — от -60°C до +60°C (с перегревом контактов до +110°C); пониженное давление 1,3·10^{-4} Па.
Вибрация синусоидальная 1–5000 Гц до 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?.
Сочленения-расчленения — 500; наработка минимум 1000 часов.

Описание

Назначение

Приборная вилка ШР32СК14НШ5 (по конструктивному исполнению соответствует обозначению ШР32ПК14НШ5) представляет собой низкочастотный цилиндрический соединитель с прямым патрубком. Изделие предназначено для применения в составе радиоэлектронной и радиотехнической аппаратуры в качестве соединителя общего назначения. Вилка также используется в электрических, радиотехнических и контрольно-измерительных приборах, где требуется надёжное разъёмное соединение электрических цепей.

Климатическое исполнение УХЛ допускает эксплуатацию при внутреннем монтаже. Наружное применение возможно при условии защиты изделия от прямого попадания дождя, воздействия динамической пыли и солнечного излучения. Конструкция вилки рассчитана на многократные сочленения и расчленения в процессе технического обслуживания и ремонта аппаратуры.

Конструктивные особенности

Вилка оснащена четырнадцатью контактами диаметром 1,5 миллиметра. Контактная группа обеспечивает стабильное электрическое соединение при сопротивлении контакта не более 2,5 миллиом. Приборная часть выполнена с прямым патрубком, что упрощает монтаж кабеля и подвод проводников.

Изделие относится к категории ШР32 и поставляется под артикулом 51534. Год выпуска партии — 2015. Производитель не указан.

Технические характеристики

Рабочий ток на один контакт — 10 ампер
Суммарная токовая нагрузка — до 140 ампер
Количество контактов — 14 штук
Диаметр контактов — 1,5 миллиметра
Сопротивление контакта — не более 2,5 миллиом
Температурный диапазон — от минус 60 до плюс 60 градусов Цельсия
Допустимый перегрев контактов — до плюс 110 градусов Цельсия
Пониженное атмосферное давление — 1,3 умножить на 10 в минус четвёртой степени паскаля
Синусоидальная вибрация — от 1 до 5000 герц при ускорении до 300 метров в секунду за секунду
Одиночный удар — 5000 метров в секунду за секунду
Многократный удар — 350 метров в секунду за секунду
Количество циклов сочленения-расчленения — 500
Минимальная наработка — 1000 часов

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 60 градусов Цельсия. Кратковременный перегрев контактов допускается до плюс 110 градусов Цельсия. Изделие выдерживает воздействие пониженного атмосферного давления до 1,3 умножить на 10 в минус четвёртой степени паскаля, что позволяет использовать его в условиях разреженной атмосферы.

Вилка устойчива к синусоидальной вибрации в диапазоне частот от 1 до 5000 герц при ускорении до 300 метров в секунду за секунду. Конструкция выдерживает одиночные ударные нагрузки с ускорением 5000 метров в секунду за секунду и многократные ударные воздействия с ускорением 350 метров в секунду за секунду.

Надёжность и ресурс

Изделие рассчитано на 500 циклов сочленения и расчленения без потери электрических характеристик. Минимальная наработка на отказ составляет 1000 часов при соблюдении условий эксплуатации. Указанные показатели подтверждают пригодность вилки для длительного использования в составе стационарной и переносной аппаратуры.
