Назначение и область применения

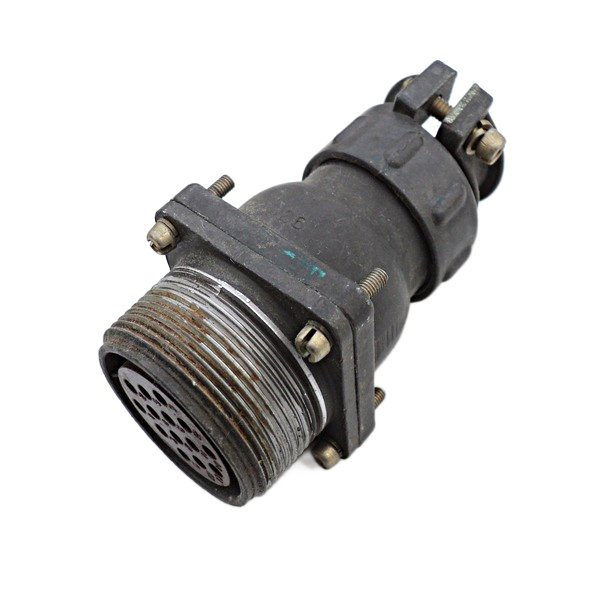

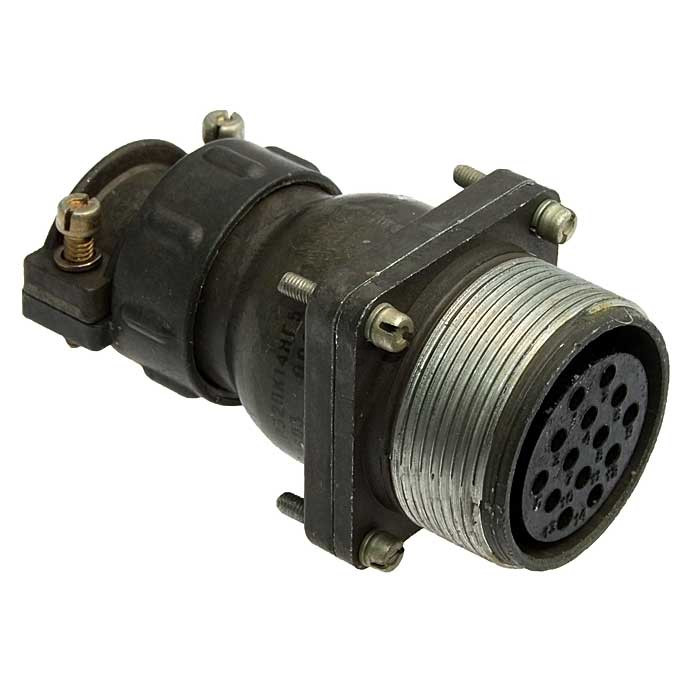

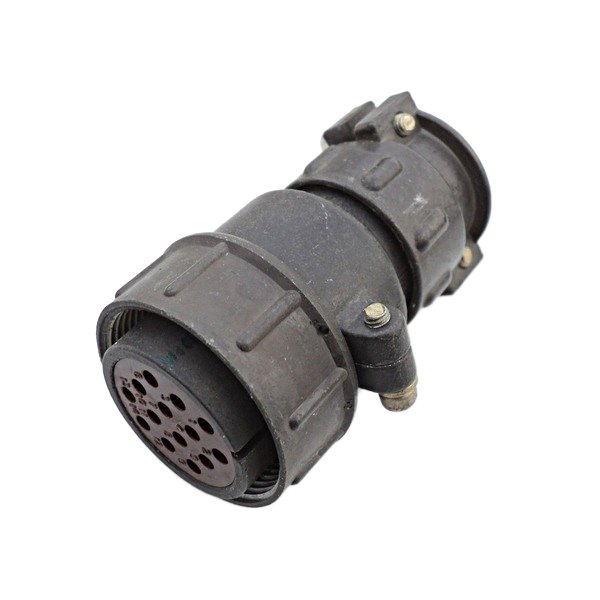

ШР32СК14НГ5 — это блочная (приборная) розетка из серии низкочастотных цилиндрических соединителей ШР общего назначения. Изделие предназначено для установки на корпуса радиоэлектронной и радиотехнической аппаратуры, где выполняет функцию стационарной ответной части разъёмного контактного соединения. Розетка применяется для коммутации электрических цепей, проводов, кабелей, отдельных узлов и блоков в составе промышленного, измерительного, связного и иного оборудования.

Конструкция позволяет использовать соединитель как во внутренних, так и в наружных условиях эксплуатации. Исполнение обеспечивает защиту контактной группы от пыли и влаги, что расширяет допустимую сферу применения. Климатическое исполнение УХЛ подтверждает пригодность изделия для работы в умеренном и холодном климате, включая размещение в неотапливаемых помещениях и под навесами при соблюдении требований по монтажу ответной части.

Технические характеристики

Розетка оснащена четырнадцатью контактами диаметром 1,5 мм, что соответствует сочетанию номер 5 по принятой в серии ШР классификации. Такая комплектация обеспечивает необходимое число независимых электрических цепей при сохранении компактных габаритов корпуса.

• Количество контактов: 14 штук диаметром 1,5 мм (сочетание №5)
• Рабочий ток: до 10 А на отдельный контакт, до 140 А суммарно по соединителю
• Рабочее напряжение: до 850 В
• Сопротивление электрического контакта: не более 0,0025–2,5 Ом
• Сопротивление изоляции: не менее 5000 МОм
• Наработка: не менее 1000 часов
• Количество сочленений-расчленений: не менее 500 циклов
• Вибрационная стойкость: синусоидальная вибрация в диапазоне 1–5000 Гц, ускорение до 300 метров на секунду в квадрате
• Ударная стойкость: ударное ускорение до 5000 метров на секунду в квадрате
• Диапазон рабочих температур: от минус 60°C до плюс 60°C, кратковременно до плюс 110°C с учётом перегрева контактных пар
• Покрытие контактов: никель

Особенности конструкции и эксплуатации

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления при длительном хранении и работе в условиях повышенной влажности. Блочное исполнение розетки предполагает жёсткое крепление к панели или корпусу оборудования, что исключает механические нагрузки на подходящие монтажные провода и повышает надёжность соединения в условиях вибрации.

Заявленная наработка не менее 1000 часов и ресурс в 500 циклов сочленения-расчленения позволяют использовать изделие в аппаратуре с периодическим обслуживанием и заменой модулей. Высокое сопротивление изоляции не менее 5000 МОм снижает токи утечки между соседними цепями, что особенно важно при коммутации слаботочных сигнальных линий на фоне силовых проводников.

Условия монтажа и совместимость

Розетка ШР32СК14НГ5 рассчитана на соединение с соответствующей вилкой серии ШР32, имеющей аналогичное количество и диаметр контактов. При подборе ответной части необходимо учитывать сочетание контактов номер 5. Монтаж выполняется на ровную посадочную поверхность с обеспечением надёжного электрического контакта корпуса с шасси аппаратуры, если это предусмотрено схемой заземления.

Для сохранения заявленных характеристик следует исключать попадание агрессивных сред на контактную группу при длительном разомкнутом состоянии. Допустимый диапазон температур от минус 60°C до плюс 60°C позволяет эксплуатировать соединитель в неотапливаемых отсеках и наружных установках умеренного и холодного климатического исполнения. Кратковременный нагрев до плюс 110°C допустим только с учётом реальной токовой нагрузки и продолжительности воздействия.

Артикул изделия — 51533.
