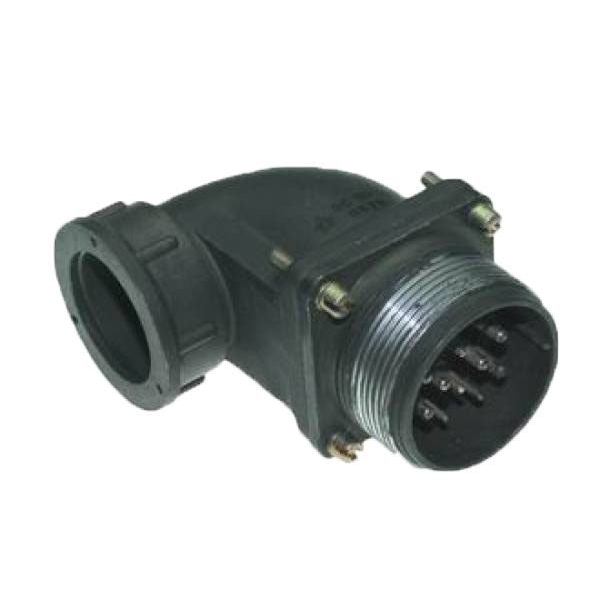

ШР32СК14ЭШ5 — это приборная вилка (разъём) цилиндрического типа из серии ШР, предназначенная для надёжных электрических соединений в сложных условиях. Она применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, включая измерительные приборы.

Характеристики

• Количество контактов: 14 шт (диаметр ? 1,5 мм). ?

• Максимальная токовая нагрузка: на контакт — 10 А, общая — 140 А.

• Рабочие токи: постоянный и переменный (до 3 МГц) при напряжении до 850 В (амплитудное).

• Сопротивление контакта: не более 2,5 мОм; изоляции — не менее 5000 МОм.

• Рабочая температура: от -60°C до +60°C (с учётом перегрева контактов — до +110°C).

Механическая стойкость

• Синусоидальная вибрация: 1–5000 Гц, ускорение до 300 м/с? (30 g).

• Механический удар: одиночный — 5000 м/с? (500 g), многократный — 350 м/с? (35 g).

• Сочленения-расчленения: до 500 циклов; наработка — минимум 1000 часов.

Условия эксплуатации

Соединитель выдерживает пониженное давление до 1,3·10?? Па и предназначен для внутреннего или наружного монтажа (УХЛ, с защитой от пыли/воды). Срок сохраняемости — 15 лет. Выполнен из металла с резьбовым соединением, без патрубка.
