Назначение

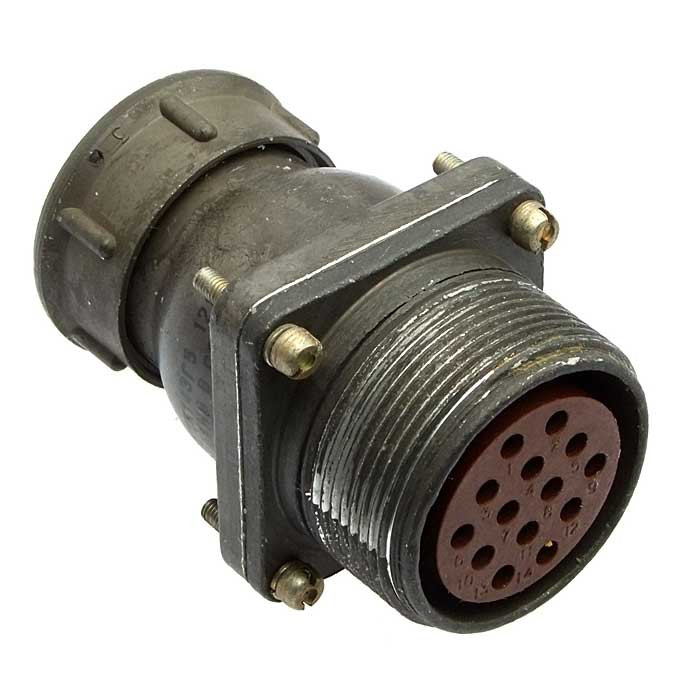

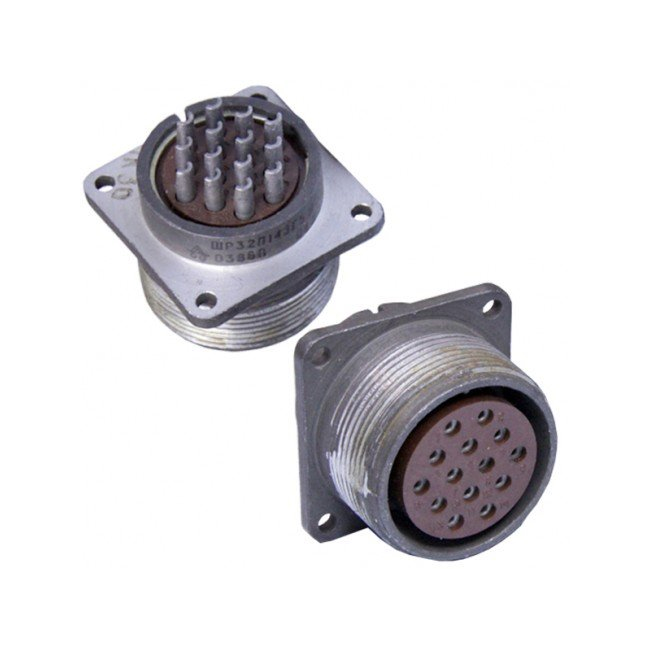

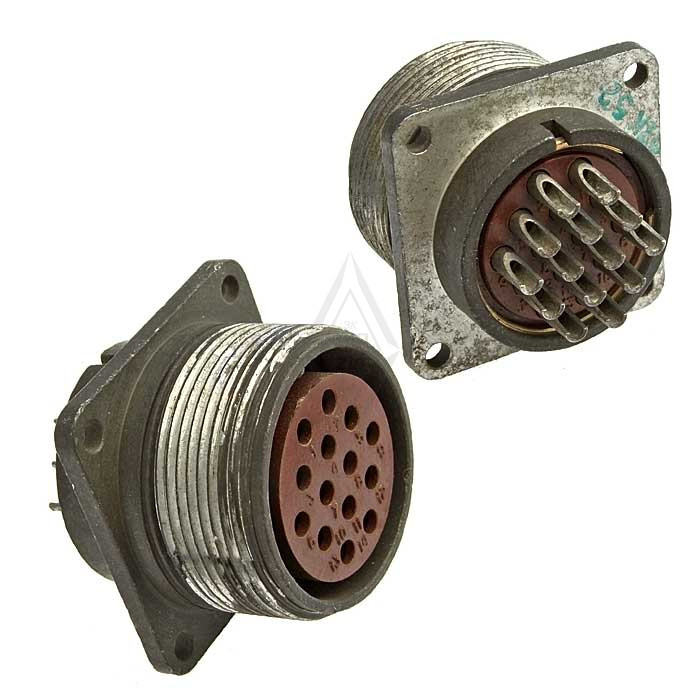

ШР32СК14ЭГ5 представляет собой блочную розетку низкочастотного цилиндрического соединителя серии ШР объемного монтажа. Изделие оснащено резьбовым соединением и угловым патрубком, что обеспечивает надежную фиксацию ответной части и удобный вывод кабеля под углом относительно оси разъема. Розетка предназначена для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Конструкция предусматривает применение во внутренних и наружных условиях при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате, что расширяет географию возможного использования изделия. Розетка востребована в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется стабильное многократное соединение с высокой механической прочностью.

Основные характеристики

Изделие рассчитано на работу с четырнадцатью контактами диаметром 1,5 мм. Рабочий ток на один контакт составляет 10 А, при этом суммарный ток по всем контактам может достигать 140 А. Максимальное напряжение в амплитудном значении — 850 В, что позволяет применять соединитель в цепях с высоким уровнем сигнала и питания. Частотный диапазон ограничен значением 3 МГц, поэтому розетка относится к низкочастотным соединителям.

Температурный диапазон эксплуатации охватывает значения от минус 60 до плюс 100 градусов Цельсия. Сопротивление контакта не превышает 2,5 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что гарантирует низкие потери и высокую электробезопасность. Ресурс по числу соединений-расчленений равен 500 циклам.

Механическая устойчивость подтверждена следующими параметрами:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночный удар с ускорением до 5000 м/с²;
• многократный удар с ускорением до 350 м/с².

Конструкция и материалы

Корпус розетки выполнен из металла, что обеспечивает механическую прочность и защиту внутренних элементов от внешних воздействий. Изолятор изготовлен из карболита — материала с высокой электрической прочностью и стойкостью к нагреву. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость токоведущих частей.

Резьбовое соединение гарантирует плотную и надежную стыковку с вилкой, исключая самопроизвольное расчленение при вибрационных и ударных нагрузках. Угловой патрубок позволяет прокладывать кабель в ограниченном пространстве, снижая радиус изгиба и уменьшая механическое напряжение в месте ввода проводов. Объемный монтаж предполагает пайку или обжим проводников непосредственно к контактам, что делает изделие удобным для ремонта и замены отдельных соединений в составе аппаратуры.

Применение

ШР32СК14ЭГ5 используется в составе стационарных и подвижных радиоэлектронных устройств, где требуется разъемное соединение с высокой плотностью контактов. Изделие подходит для коммутации сигнальных и силовых цепей, согласования блоков питания, подключения датчиков и исполнительных механизмов. Благодаря широкому температурному диапазону и стойкости к механическим нагрузкам розетка применима в аппаратуре, эксплуатируемой в жестких условиях, включая промышленные установки, транспортные средства и измерительные комплексы.

Угловое исполнение патрубка делает розетку особенно удобной при монтаже в корпусах с ограниченным внутренним объемом, а металлический корпус обеспечивает дополнительное экранирование от внешних электромагнитных помех в низкочастотном диапазоне. Совместимость с ответными вилками серии ШР по типоразмеру 32 позволяет использовать изделие в составе ранее выпускавшегося оборудования без доработки посадочных мест.
