Назначение и область применения

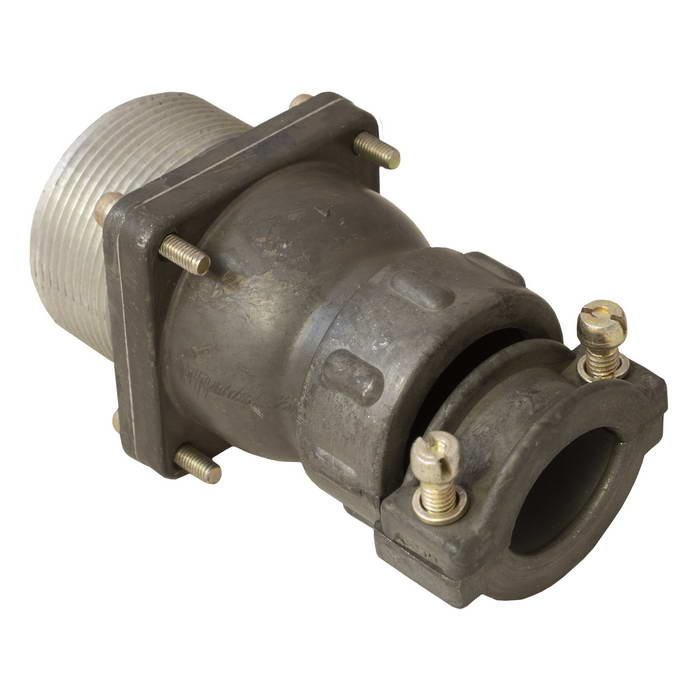

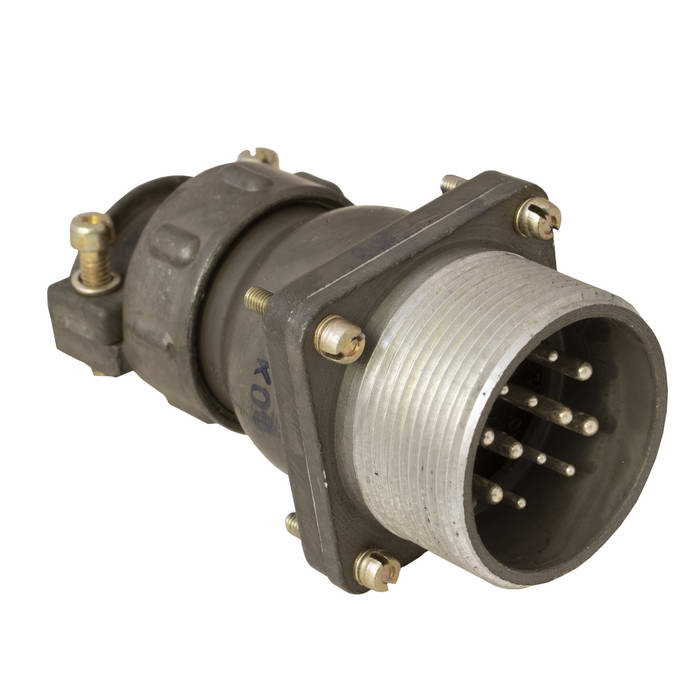

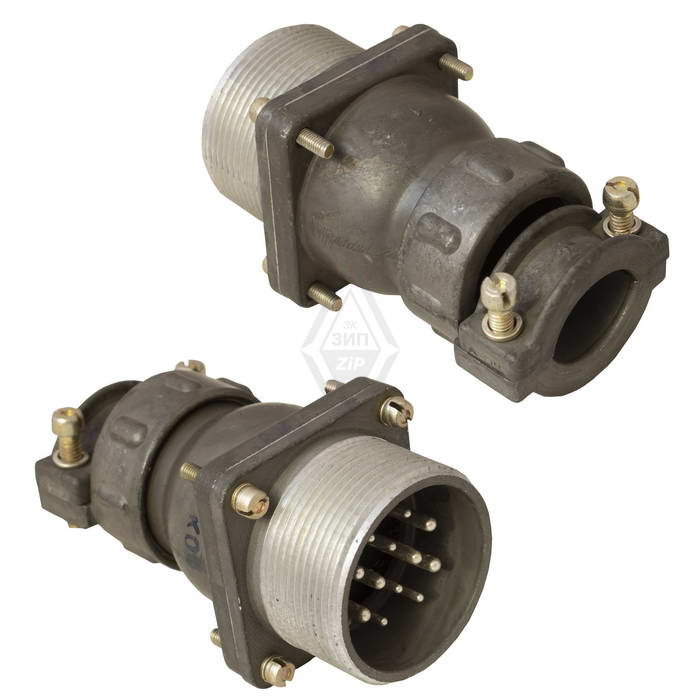

ШР32СК12НШ3 представляет собой приборную вилку из серии цилиндрических электрических соединителей ШР. Это негерметичный разъём климатического исполнения УХЛ, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории ШР32 и используется для коммутации электрических цепей постоянного и переменного тока в составе различных приборов, блоков и устройств.

Соединитель предназначен для применения как во внутренней, так и в наружной установке при условии защиты от пыли и влаги, которую обеспечивает потребитель. Конструкция вилки допускает эксплуатацию в широком диапазоне климатических условий, что делает её востребованной при комплектации аппаратуры, устанавливаемой в неотапливаемых помещениях, транспортных средствах и промышленном оборудовании.

Технические характеристики

Изделие обладает подтверждёнными электрическими и механическими параметрами, которые определяют его рабочие возможности и надёжность в составе аппаратуры.

Электрические параметры

• Количество контактов: 12 штук, диаметр контакта 1,5 мм.
• Сопротивление контакта: не более 2,5 мОм.
• Токовая нагрузка: на один контакт — до 10 А, общая по соединителю — до 120 А.
• Напряжение цепи: амплитудное значение до 850 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 сочленений-расчленений.
• Наработка: не менее 1000 часов.

Механическая стойкость

• Вибрационные нагрузки: диапазон частот от 1 до 5000 Гц при ускорении 300 м/с² (30 g).
• Удар одиночного действия: 5000 м/с² (500 g).
• Удар многократного действия: 350 м/с² (35 g).
• Линейное ускорение: до 2000 м/с².

Материал контактов — серебро или никель. В маркировке «НШ» указано применение никелевого покрытия контактов, что повышает стойкость к коррозии и износу при многократных коммутациях.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия с учётом перегрева контактов при протекании номинальных токов. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па, что позволяет использовать его в условиях высокогорья и в аппаратуре, эксплуатируемой на больших высотах.

Климатическое исполнение УХЛ соответствует умеренному и холодному климату, что расширяет географию применения соединителя. Негерметичная конструкция требует от потребителя обеспечения защиты от прямого попадания пыли и влаги при размещении в открытых установках.

Особенности конструкции и применения

Вилка ШР32СК12НШ3 является ответной частью цилиндрических соединителей серии ШР и предназначена для сочленения с соответствующими розетками. Корпус прибора выполнен с учётом требований по механической прочности, а никелевое покрытие контактов обеспечивает стабильное электрическое соединение при вибрационных и ударных воздействиях. Изделие поставляется как самостоятельная сборочная единица и устанавливается на кабельные или приборные выводы в зависимости от конкретной схемы монтажа.

Соединитель ориентирован на применение в радиоэлектронной аппаратуре общего назначения, где требуется надёжная коммутация до 12 цепей с током до 10 А на контакт. Благодаря заявленным характеристикам по вибро- и ударопрочности вилка пригодна для установки в аппаратуре, подверженной значительным механическим нагрузкам, включая транспортные и промышленные условия эксплуатации.
