Назначение и область применения

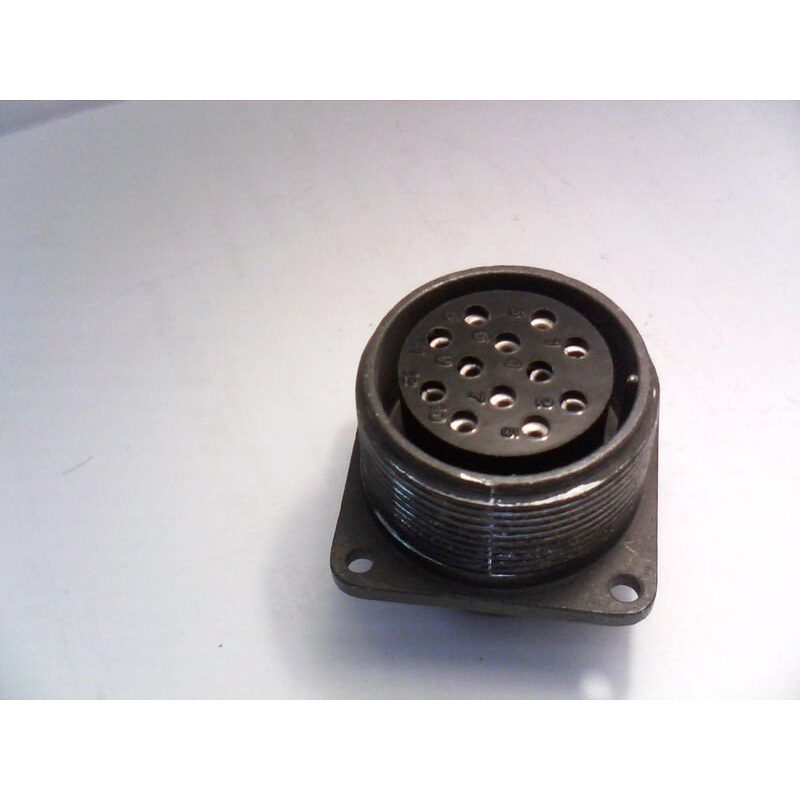

ШР32СК12НГ3 — приборная розетка низкочастотного цилиндрического соединителя серии ШР, оснащённая угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в составе электро- и радиоаппаратуры.

Розетка рассчитана на использование в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция допускает как внутреннее, так и наружное применение, при этом обеспечивается защита от пыли и воды.

Климатическое исполнение УХЛ по ТУ НКЦС.434410.504 подтверждает пригодность изделия для эксплуатации в условиях умеренного и холодного климата, включая размещение в неотапливаемых помещениях и под навесом.

Ключевые технические характеристики

Соединитель имеет 12 контактов диаметром 1,5 мм. Электрические параметры контактных пар и изоляции обеспечивают стабильную работу в заявленном диапазоне нагрузок:

• сопротивление контакта — не более 2,5 мОм;
• максимальная токовая нагрузка на один контакт — 10 А;
• общая токовая нагрузка на соединитель — 120 А;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — 500 сочленений-расчленений;
• наработка — 1000 часов.

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g), что подтверждает устойчивость к механическим воздействиям при эксплуатации на подвижных и вибрирующих объектах.

Конструктивные особенности

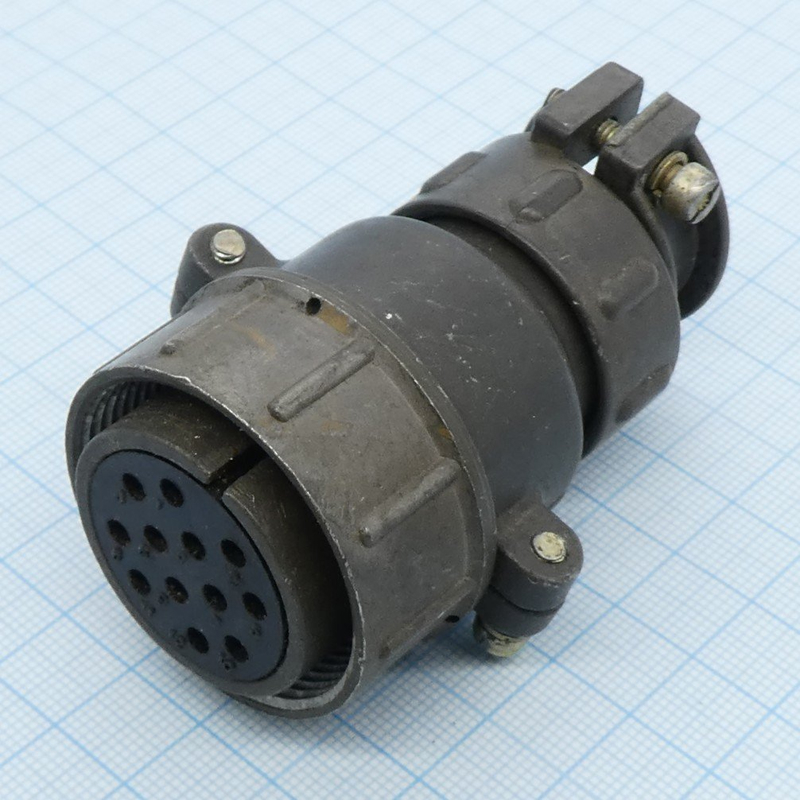

Угловой патрубок корпуса обеспечивает удобный вывод кабеля в условиях ограниченного пространства, а гайка для неэкранированного кабеля гарантирует надёжную фиксацию проводника и защиту места ввода от механических нагрузок и загрязнений. Такое исполнение упрощает монтаж в шкафах, стойках и приборах с плотной компоновкой.

Розетка относится к серии ШР32, что определяет совместимость с ответными вилками этой серии и позволяет комплектовать разъёмные пары в соответствии с требованиями конкретного оборудования. Артикул изделия — 51526.

Особенности эксплуатации

Соединитель рассчитан на многократные циклы коммутации и сохраняет заявленные электрические параметры в пределах установленного ресурса. Применение в цепях с частотой до 3 МГц делает розетку универсальным решением для низкочастотной аппаратуры, включая измерительные, управляющие и силовые цепи.

Защита от пыли и воды позволяет использовать изделие вне герметичных корпусов, что расширяет область применения в промышленных и полевых условиях. Для сохранения характеристик необходимо соблюдать правила монтажа, исключающие перетяжку кабеля и повреждение контактных элементов при сочленении.
