Назначение соединителя ШР32СК12НГ1

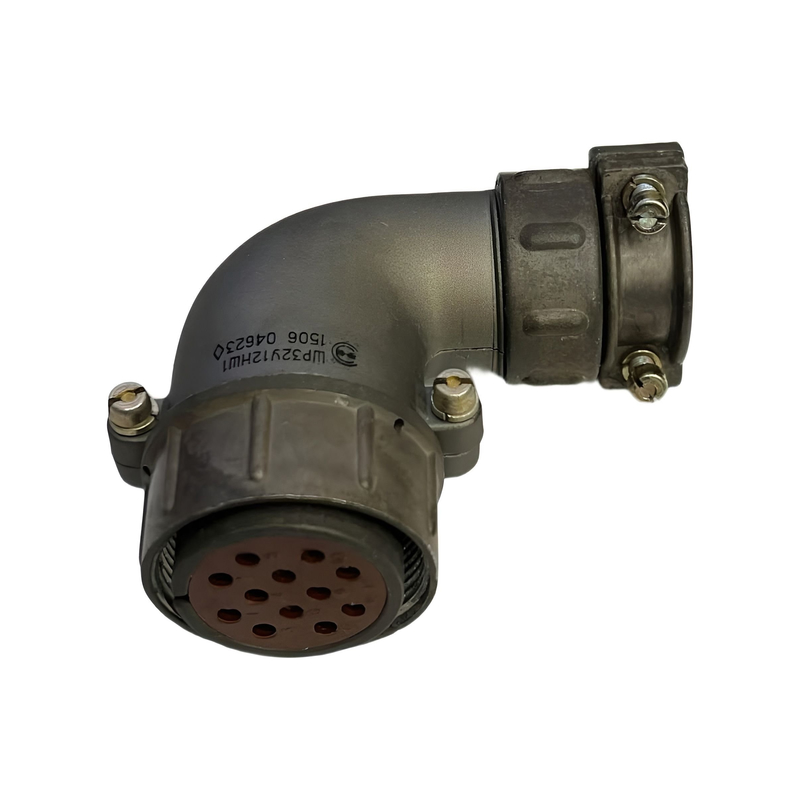

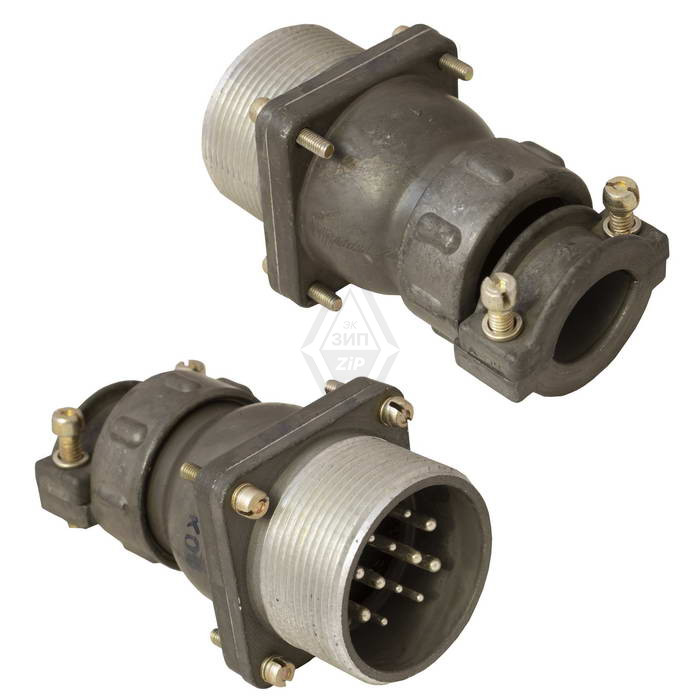

Соединитель ШР32СК12НГ1 представляет собой низкочастотную розетку цилиндрического типа с угловым кожухом. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и рабочим напряжением до 850 В. Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в составе электронной и радиотехнической аппаратуры.

Розетка блочного типа ориентирована на монтаж в корпусах приборов, распределительных щитах и блоках, где требуется надёжное разъёмное соединение с подводом кабеля под углом. Угловой кожух позволяет экономить монтажное пространство и обеспечивает аккуратную прокладку кабеля в условиях ограниченного доступа.

Конструктивные особенности и технические характеристики

Соединитель состоит из двух ответных частей — вилки и розетки. В обозначении ШР32СК12НГ1 представлена розетка с угловым патрубком. Корпус изделия выполнен в цилиндрическом исполнении и рассчитан на установку в аппаратуру.

• Количество контактов: 12
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия
• Допускается кратковременное повышение температуры до плюс 110 градусов Цельсия
• Количество циклов соединений и разъединений: не менее 500
• Минимальная наработка: 1000 часов

Соединитель рассчитан на эксплуатацию в различных климатических условиях, включая применение на открытом воздухе при обеспечении защиты от пыли и воды. Конструкция устойчива к механическим воздействиям, в том числе к одиночным и многократным ударам.

Расшифровка обозначения

Маркировка ШР32СК12НГ1 содержит сведения о типе и конструктивных параметрах соединителя. Каждый элемент обозначения имеет определённое значение:

• ШР — тип соединителя
• 32 — условный размер корпуса
• СК — конструктивное исполнение с угловым патрубком
• 12 — количество контактов
• Н — исполнение для неэкранированного кабеля
• Г — розетка (вилка обозначается буквой «Ш»)
• 1 — условное число сочетания контактов

Применение в аппаратуре

Изделие используется в электронике и радиотехнике для организации разъёмных соединений, требующих стабильного электрического контакта и защиты от внешних воздействий. Розетка блочного типа с угловым кожухом подходит для монтажа в устройствах, где кабельный ввод должен располагаться под углом к плоскости установки. Соединитель обеспечивает многократное подключение и отключение цепей без потери эксплуатационных характеристик.

ШР32СК12НГ1 относится к категории ШР32 и поставляется как самостоятельное изделие. Артикул для учёта и заказа — 10150.
