Назначение и область применения

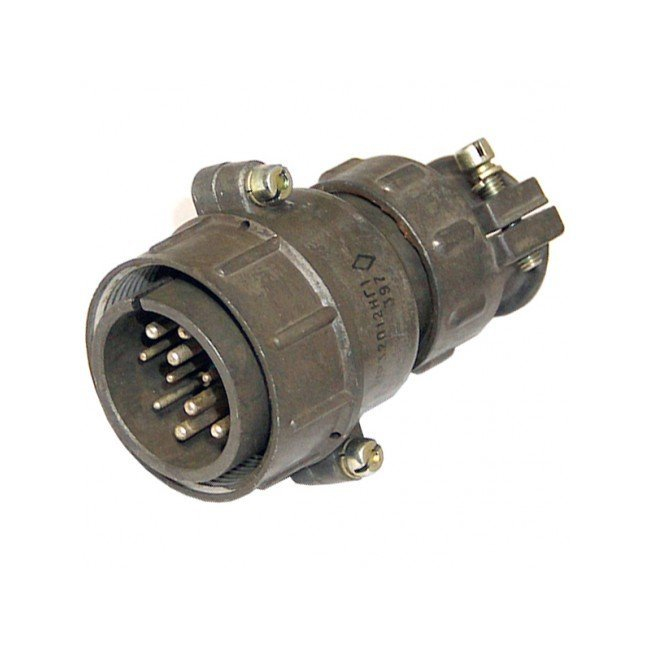

ШР32СК12НГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре. Розетка применяется в радиоэлектронной и радиотехнической технике общего назначения.

Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях. При использовании вне помещений потребителю необходимо обеспечить дополнительную защиту от пыли и влаги. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для умеренного и холодного климата.

Электрические и механические характеристики

Соединитель оснащён двенадцатью контактами смешанного диаметра, что обеспечивает гибкость при компоновке силовых и сигнальных цепей в рамках одного корпуса. Рабочие параметры имеют следующие значения:

• Количество контактов: 12, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Рабочее напряжение: до 850 В постоянного и переменного тока частотой до 3 МГц.
• Рабочий ток на контакт: 10 А для контактов диаметром 1,5 мм, 25 А для контактов диаметром 2,5 мм.
• Максимальная токовая нагрузка на соединитель: 210 А.
• Температура эксплуатации: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрации: диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Ударная стойкость: одиночный удар до 5000 метров на секунду в квадрате, многократный удар до 350 метров на секунду в квадрате.

Показатели вибрационной и ударной стойкости позволяют использовать розетку в аппаратуре, подверженной значительным механическим нагрузкам, включая подвижные установки и промышленное оборудование.

Ресурс и надёжность

Изделие рассчитано на длительную эксплуатацию с сохранением стабильных электрических характеристик. Срок службы определяется совокупностью следующих показателей:

• Наработка: 1000 часов.
• Количество сочленений-расчленений: 500 циклов.
• Сохраняемость: 15 лет.

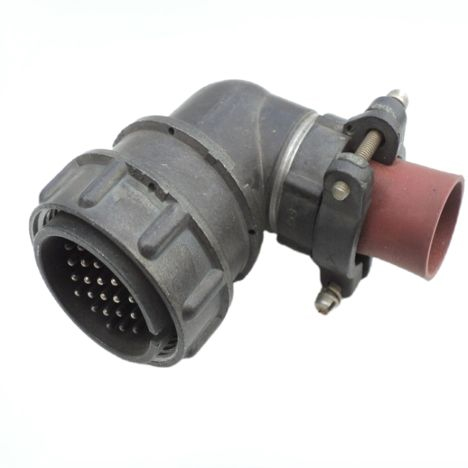

Указанный ресурс подтверждает способность розетки выдерживать многократные циклы коммутации без потери качества контакта и надёжности фиксации. Угловой патрубок розетки ШР32СК12НГ1 упрощает монтаж в ограниченном пространстве и обеспечивает удобный вывод кабеля сбоку от оси соединителя.

Особенности конструкции

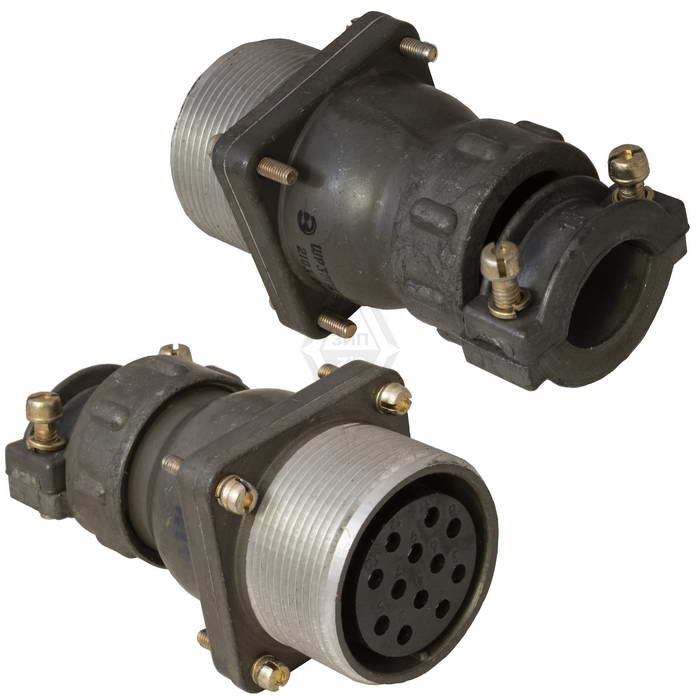

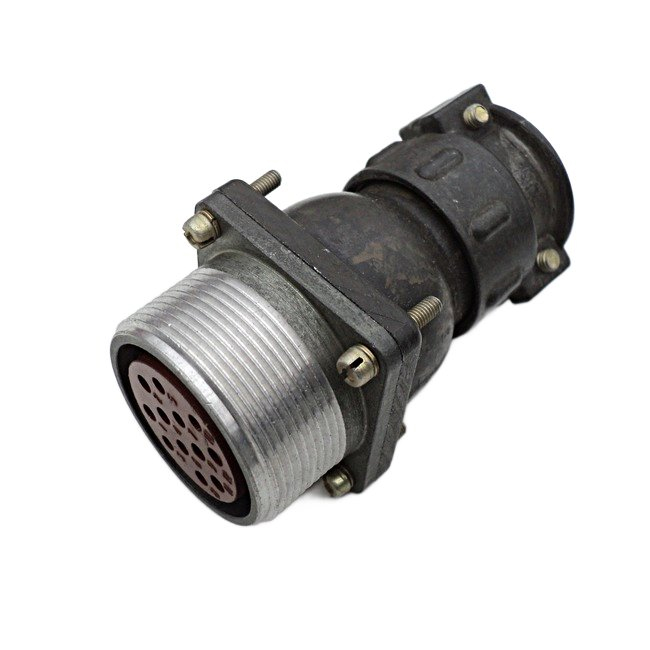

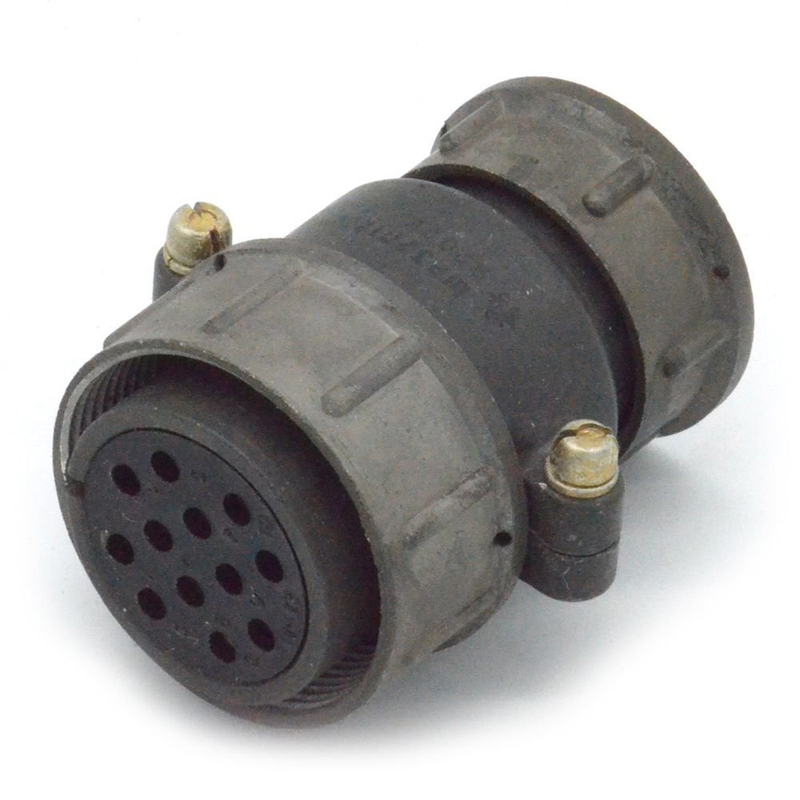

Розетка относится к серии ШР32 и имеет приборное исполнение, предназначенное для установки на панели или корпуса устройств. Наличие смешанного набора контактов разного диаметра позволяет в одном соединителе объединять цепи с различными токовыми нагрузками, что сокращает общее количество разъёмов в аппаратуре.

Артикул изделия — 51525. Год выпуска конструкторской документации — 2015. Изделие сохраняет совместимость с ответными частями серии ШР32 в пределах указанных электрических и механических параметров.
