Назначение и область применения

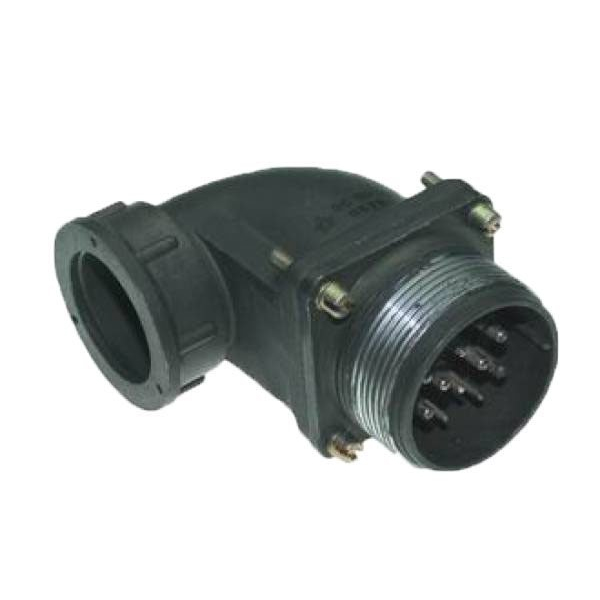

ШР32СК12НГ1 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для организации надёжного электрического соединения в различных системах, где требуется стабильная передача сигналов и питающих напряжений. Конструктивное исполнение с угловым патрубком позволяет использовать розетку в условиях ограниченного пространства, когда подвод кабеля должен быть выполнен под углом к плоскости установки.

Соединитель относится к категории негерметичных устройств и рассчитан на применение как во внутренних, так и в наружных условиях при условии защиты от прямого попадания пыли и влаги. Благодаря климатическому исполнению УХЛ и широкому температурному диапазону розетка подходит для эксплуатации в умеренном и холодном климате, включая промышленные объекты, испытательное оборудование, контрольно-измерительные приборы и подвижные установки.

Технические особенности и конструкция

Условное обозначение ШР32СК12НГ1 содержит полную информацию о ключевых параметрах изделия. Тип соединителя — ШР, что указывает на принадлежность к серии низкочастотных цилиндрических разъёмов. Цифра 32 обозначает условный размер корпуса, определяющий габаритные и присоединительные размеры. Буквенное сочетание СК описывает конструктивное исполнение приборной части с угловым патрубком, а цифра 12 указывает на количество контактов диаметром 1,5 мм каждая. Завершающее обозначение НГ1 определяет модификацию розетки.

Электрические характеристики изделия обеспечивают стабильную работу в составе ответственных цепей:

• рабочий ток на контактах диаметром 1,5 мм — 10 А;
• сопротивление контакта — до 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• амплитудное напряжение цепи — до 850 В;
• количество циклов сочленения-расчленения — 500;
• минимальная наработка — 1000 часов.

Контакты диаметром 1,5 мм обеспечивают достаточную токовую нагрузку при сохранении компактных размеров корпуса. Показатель сопротивления контакта не превышает 2,5 мОм, что гарантирует минимальные потери в месте соединения и стабильность электрических параметров на протяжении всего срока службы.

Устойчивость к внешним воздействиям

Розетка ШР32СК12НГ1 рассчитана на работу в широком диапазоне климатических и механических нагрузок. Диапазон рабочих температур воздуха составляет от минус 60°C до плюс 60°C, при этом допустимый перегрев контактов достигает плюс 110°C. Такое сочетание позволяет использовать соединитель как в условиях сильного холода, так и при повышенной тепловой нагрузке, характерной для работающего оборудования.

Устройство выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с², что подтверждает пригодность для установки на подвижных платформах и оборудовании с высоким уровнем вибрации. Устойчивость к одиночным ударам достигает 5000 м/с². Изделие сохраняет работоспособность при пониженном давлении вплоть до 1,3·10⁻⁴ Па, что расширяет область применения на высотную аппаратуру и вакуумные установки.

Применение в системах

Приборная розетка с угловым патрубком устанавливается на корпуса блоков, панелей и шкафов управления, обеспечивая удобный ввод кабеля сбоку относительно плоскости монтажа. Двенадцать контактов позволяют коммутировать многопроводные линии управления, сигнальные цепи и цепи питания. Количество циклов сочленения-расчленения, равное 500, делает соединитель пригодным для периодического обслуживания и перекоммутации оборудования.

Сочетание низкого переходного сопротивления, высокой изоляции и стойкости к механическим воздействиям обеспечивает надёжность соединения в системах, где недопустимы сбои и потери сигнала. Климатическое исполнение УХЛ и возможность наружного применения при соблюдении защиты от осадков позволяют использовать розетку в составе уличного оборудования, транспортных средств, испытательных стендов и промышленных установок, работающих в сложных условиях эксплуатации.
