Назначение и область применения

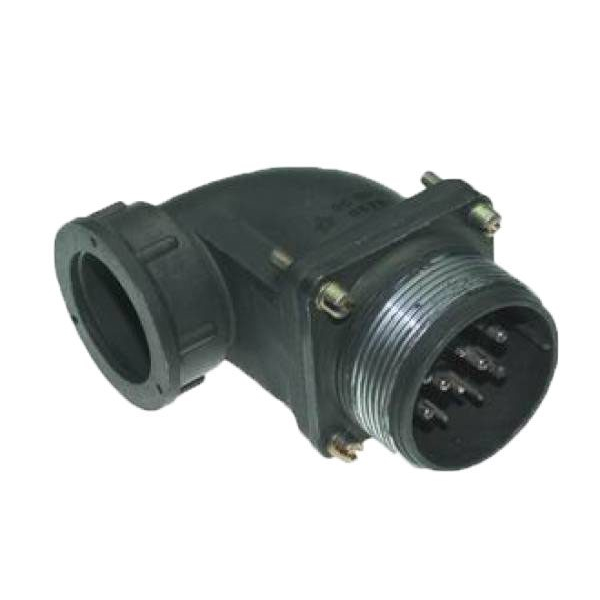

ШР32СК12ЭШ1 представляет собой приборную вилку — низкочастотный цилиндрический разъём общего назначения, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на применение в составе стационарного и мобильного оборудования, включая устройства, эксплуатируемые как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги.

Разъём используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Климатическое исполнение УХЛ обеспечивает работоспособность в условиях умеренного и холодного климата. Конструкция вилки допускает применение в аппаратуре, подверженной вибрационным и ударным нагрузкам, а также значительным перепадам температур. Изделие ориентировано на монтаж в блочные и приборные соединения, где требуется надёжное разъёмное сопряжение с ответной розеткой серии ШР32.

Благодаря сочетанию электрических параметров и механической стойкости разъём востребован в контрольно-измерительном оборудовании, промышленной автоматике, связной аппаратуре и других системах, предъявляющих повышенные требования к стабильности контакта и долговечности соединения. Артикул изделия — 51531, категория — ШР32, год выпуска конструкторской документации — 2015.

Подтверждённые особенности конструкции и электрические характеристики

Вилка ШР32СК12ЭШ1 оснащена двенадцатью контактами диаметром 1,5 мм. Такое количество контактных элементов позволяет передавать несколько независимых сигналов или питающих напряжений через одно разъёмное соединение, сокращая число отдельных кабельных вводов в аппаратуре. Контакты расположены в цилиндрическом корпусе, обеспечивающем механическую защиту и правильную ориентацию при сочленении.

Ключевые параметры

• Количество контактов: 12 штук, диаметр контакта 1,5 мм.
• Максимальная суммарная токовая нагрузка: 210 А.
• Максимальный ток на один контакт: до 20 А.
• Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Допустимая температура перегрева контактов: до плюс 110 градусов Цельсия.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 метров в секунду за секунду.
• Механический удар одиночного действия: 5000 метров в секунду за секунду.
• Механический удар многократного действия: 350 метров в секунду за секунду.
• Сопротивление изоляции: не менее 5000 МОм.
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвёртой степени Па.

Сопротивление изоляции не менее 5000 МОм гарантирует минимальные токи утечки между соседними контактами и между контактами и корпусом даже при повышенной влажности окружающей среды. Работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па расширяет сферу применения разъёма на бортовую аппаратуру и оборудование, эксплуатируемое на больших высотах или в специальных камерах.

Условия эксплуатации и надёжность

Изделие сохраняет заявленные электрические характеристики при длительном воздействии вибрационных нагрузок в широком частотном диапазоне. Устойчивость к одиночным ударам с ускорением 5000 метров в секунду за секунду и многократным ударам с ускорением 350 метров в секунду за секунду позволяет использовать вилку в аппаратуре транспортного и промышленного назначения, где возможны резкие механические воздействия.

Ресурс соединения составляет 500 циклов сочленения-расчленения. Минимальная наработка — не менее 1000 часов. Эти показатели подтверждают пригодность разъёма для многократного использования при проведении регламентных работ, замене блоков и тестировании аппаратуры. Повышенная допустимая температура контактов до плюс 110 градусов Цельсия учитывает нагрев при протекании тока вблизи максимальных значений и исключает преждевременную деградацию контактных поверхностей.

При монтаже и эксплуатации следует учитывать, что вилка предназначена для работы в паре с ответной частью серии ШР32. Подключение проводников выполняется согласно схеме распайки конкретного устройства. Для наружного применения корпус разъёма должен быть дополнительно защищён от прямого попадания осадков и пыли, поскольку конструкция не является герметичной в сочленённом состоянии без применения специальных уплотнителей.

ШР32СК12ЭШ1 сочетает высокую токовую нагрузку, широкий температурный диапазон и стойкость к механическим воздействиям, что делает его пригодным для ответственных соединений в радиоэлектронной аппаратуре, эксплуатируемой в умеренном и холодном климате.
