Назначение

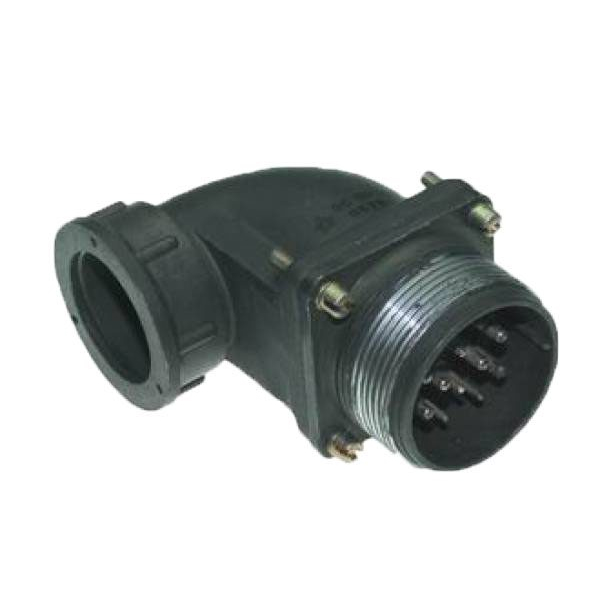

ШР32СК12ЭШ1 производства ОАО «Завод Элекон» — это электрический разъём цилиндрической серии ШР, выполненный в виде приборной вилки. Изделие предназначено для надёжного соединения электрических цепей в составе промышленного оборудования и техники, где требуется стабильная передача сигнала и питания при воздействии механических и климатических нагрузок.

Соединитель применяется для внутреннего и наружного монтажа в климатическом исполнении УХЛ, в том числе в условиях пониженного атмосферного давления вплоть до 1,3·10⁻⁴ Па. Такое сочетание свойств делает его пригодным для ответственных узлов, работающих в широком диапазоне температур и при интенсивной вибрации.

Конструкция и маркировка

Обозначение изделия построено по стандартной схеме серии ШР и содержит полную информацию о его исполнении. Расшифровка позиций маркировки приведена ниже.

• ШР — тип соединителя, стандартная серия цилиндрических разъёмов.
• 32 — условный размер корпуса.
• СК — конструктивное исполнение приборной части с угловым патрубком.
• 12 — количество контактов.
• ЭШ — гайка патрубка для экранированного кабеля и сочетание контактов номер один.
• 1 — конкретная модификация изделия.

Таким образом, ШР32СК12ЭШ1 — это приборная вилка с угловым патрубком под экранированный кабель, имеющая 12 контактов и относящаяся к типоразмеру корпуса 32.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены для применения в цепях с соответствующими нагрузками. Основные значения приведены в перечне.

• Количество контактов — 12, диаметр каждого контакта 1,5 мм.
• Допустимый ток — до 10 А на контакт.
• Рабочее напряжение — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Ресурс — 500 циклов соединения и расчленения.
• Наработка — 1000 часов.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Устойчивость к одиночным ударам — до 5000 метров на секунду в квадрате.
• Устойчивость к многократным ударам — до 350 метров на секунду в квадрате.

Перечисленные параметры определяют применимость разъёма в условиях интенсивной вибрации и ударных нагрузок, характерных для промышленной эксплуатации.

Применение и условия эксплуатации

Соединитель ШР32СК12ЭШ1 рассчитан на работу в составе электрических цепей промышленного оборудования. Исполнение приборной части с угловым патрубком и гайкой для экранированного кабеля позволяет организовать подключение с защитой кабельной линии от помех и механических воздействий.

Климатическое исполнение УХЛ допускает внутренний и наружный монтаж. Отдельно нормирована работа при пониженном давлении до 1,3·10⁻⁴ Па, что расширяет область применения изделия. Диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия обеспечивает работоспособность как в условиях низких температур, так и при нагреве в процессе эксплуатации.

Изделие выпускается ОАО «Завод Элекон» (Россия) и соответствует требованиям технических условий и государственных стандартов, действующих для промышленного оборудования. Это подтверждает пригодность разъёма для применения в ответственных системах, где важны стабильность контакта, стойкость к вибрации и ударам, а также длительный ресурс работы.
