Назначение и область применения

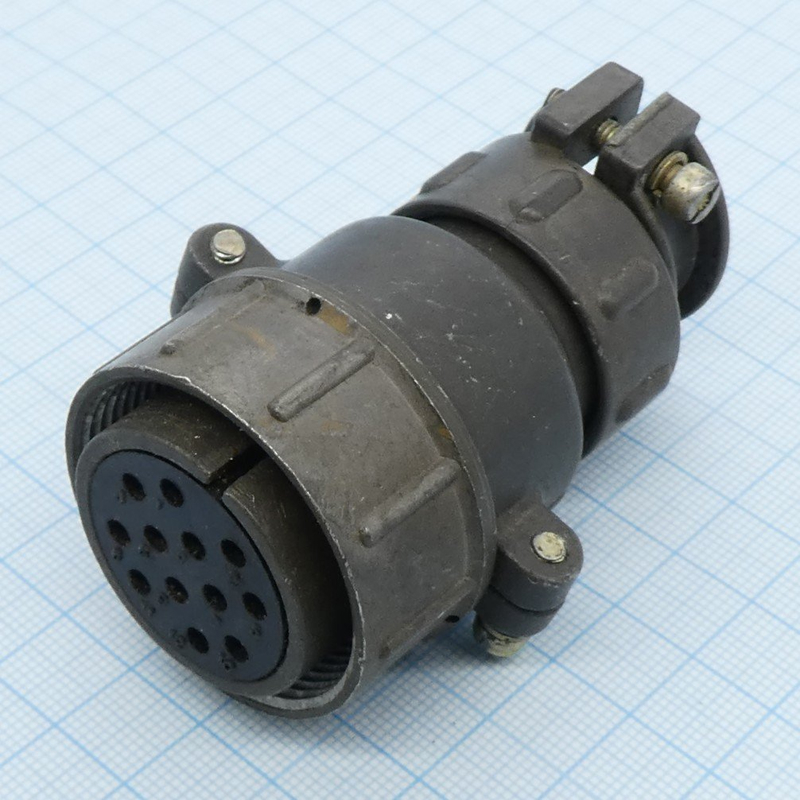

ШР32СК12ЭГ3 — это розетка низкочастотного цилиндрического соединителя серии ШР объёмного монтажа с резьбовым соединением нормальных габаритов, приборная с угловым патрубком и гайкой для экранированного кабеля. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре, в том числе радиоэлектронной и радиотехнической технике.

Соединитель рассчитан на эксплуатацию как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Климатическое исполнение — УХЛ, что допускает применение в умеренном и холодном климате. Розетка относится к категории ШР32 и имеет артикул 51530.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов: 12 штук диаметром 1,5 мм.
• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц при напряжении до 850 В амплитудного значения.
• Максимальная токовая нагрузка на один контакт — 10 А, общая токовая нагрузка — 120 А.
• Сопротивление контакта не более 2,5 мОм.
• Сопротивление изоляции не менее 5000 МОм.

Механические и эксплуатационные характеристики

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, что соответствует 30 g.
• Стойкость к механическому удару одиночного действия с ускорением до 5000 метров в секунду в квадрате, что соответствует 500 g.
• Допустимое количество сочленений и расчленений — 500 циклов.
• Покрытие контактов: серебро или никель в зависимости от конкретной модификации.

Конструкция розетки предусматривает угловой патрубок, обеспечивающий удобный подвод кабеля в условиях ограниченного пространства, и гайку для надёжной фиксации экранированного кабеля. Резьбовое соединение гарантирует стабильное сочленение с ответной частью и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках. Объёмный монтаж позволяет выполнять подключение проводников непосредственно к контактам с учётом требований конкретной аппаратуры.

Рекомендации по применению

Розетка ШР32СК12ЭГ3 используется в составе радиоэлектронных устройств, измерительной аппаратуры, блоков питания и коммутационного оборудования. Изделие подходит для монтажа на приборные панели и корпуса, где требуется разъёмное соединение с экранированным кабелем и высокая устойчивость к внешним механическим воздействиям.

При эксплуатации в наружных условиях необходимо предусмотреть дополнительные меры защиты от прямого попадания пыли и влаги. Выбор модификации с серебряным или никелевым покрытием контактов осуществляется исходя из условий работы, требований к переходному сопротивлению и совместимости с материалами сопрягаемых элементов схемы.
