Назначение и область применения

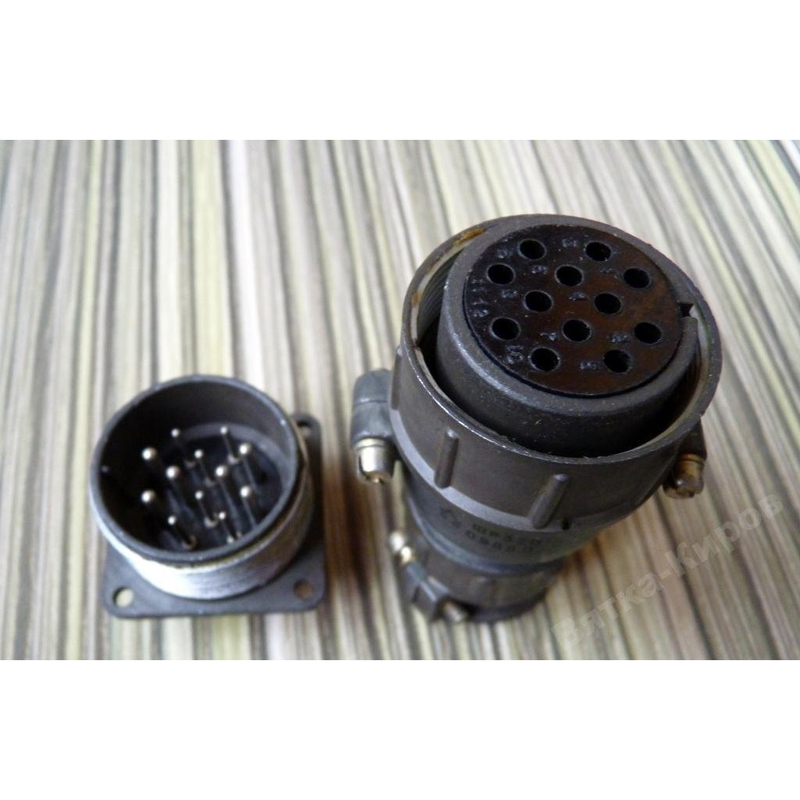

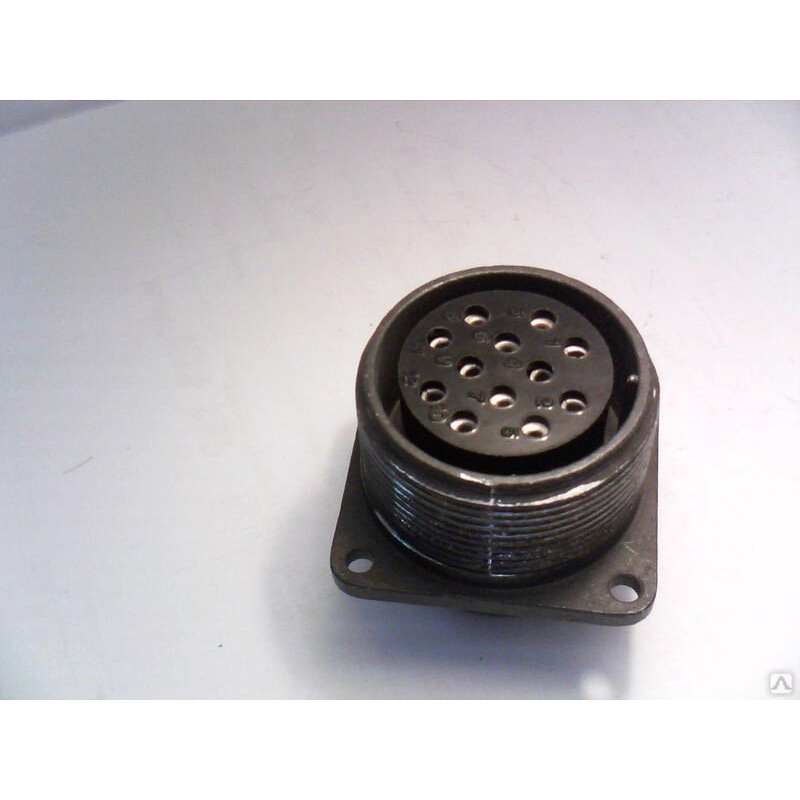

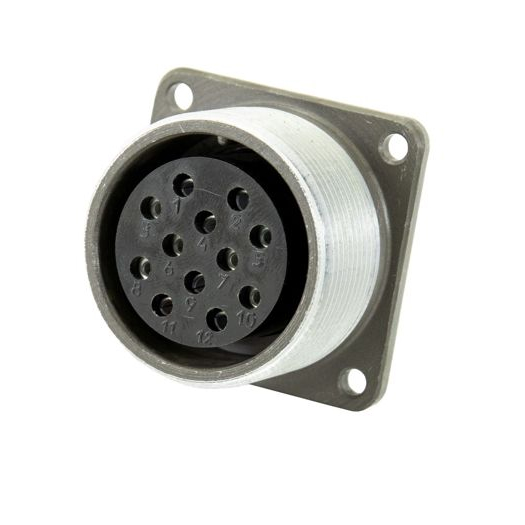

ШР32СК12ЭГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с угловым патрубком. Изделие предназначено для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное соединение и разъединение проводов, кабелей, узлов и блоков. Розетка обеспечивает стабильный электрический контакт в составе стационарного оборудования и переносных устройств.

Конструкция допускает эксплуатацию как во внутренних, так и в наружных условиях. При монтаже вне помещений необходимо обеспечить защиту от пыли и влаги, поскольку исполнение розетки негерметичное. Изделие рассчитано на многократные циклы сочленения и расчленения, что подтверждается заявленным ресурсом в 500 циклов.

Технические характеристики

Электрические параметры розетки ШР32СК12ЭГ1 ориентированы на работу в широком диапазоне напряжений и токов. Изделие сохраняет работоспособность при постоянном и переменном токе, при этом частотный предел достигает 3 МГц. Максимальное рабочее напряжение составляет до 850 В.

Показатели токовой нагрузки зависят от диаметра контактов:

• контакты диаметром 1,5 мм — рабочий ток 10 А, сопротивление контактов 2,5 мОм;
• контакты диаметром 2,5 мм — рабочий ток 2,5 А, сопротивление контактов 1 мОм.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость. Возможно также покрытие серебро с подслоем никеля.

Механическая устойчивость подтверждена параметрами вибрационных и ударных нагрузок. Розетка выдерживает одиночное ударное ускорение до 5000 метров на секунду в квадрате, многократные воздействия до 350 метров на секунду в квадрате и линейное ускорение до 2000 метров на секунду в квадрате.

Климатическое исполнение и конструктивные особенности

Розетка выполнена в климатическом исполнении УХЛ, что допускает применение в условиях умеренного и холодного климата. Корпус имеет условный размер 32. Угловой патрубок обеспечивает удобный вывод кабеля при ограниченном пространстве за приборной панелью или внутри блока аппаратуры.

Конструктивное исполнение приборной части обозначается индексом СК. Сочетание контактов — 12. Расшифровка обозначения ШР32СК12ЭГ1 включает следующие элементы: ШР — тип низкочастотного цилиндрического соединителя; 32 — условный размер корпуса; СК — приборная часть с угловым патрубком; 12 — сочетание контактов; Э — серебряное покрытие контактов; Г1 — розетка.

Применение в аппаратуре

ШР32СК12ЭГ1 применяется в измерительной технике, системах связи, промышленной электронике и радиоаппаратуре, где требуется разъёмное соединение с высокой механической прочностью и стабильными электрическими характеристиками. Наличие углового патрубка упрощает прокладку жгутов и кабелей в стеснённых монтажных условиях. Изделие подходит для замены аналогичных розеток серии ШР при ремонте и модернизации действующего оборудования.

Благодаря серебряному покрытию контактов розетка сохраняет низкое переходное сопротивление в течение всего срока службы. Устойчивость к вибрационным и ударным нагрузкам позволяет использовать изделие в передвижных установках и аппаратуре, подверженной механическим воздействиям.
