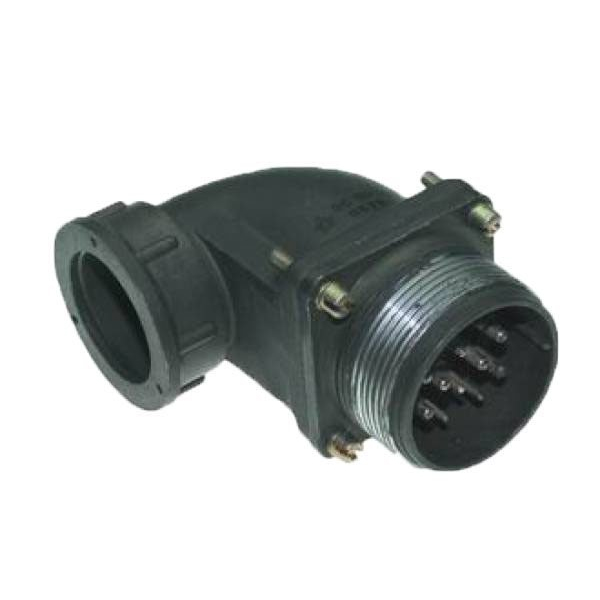

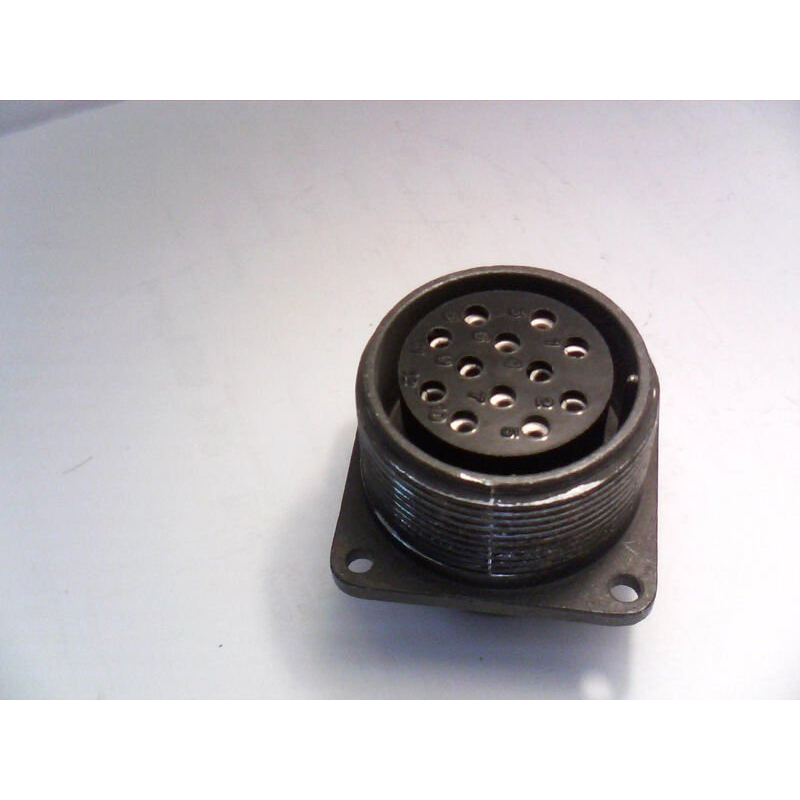

ШР32СК12ЭГ1 Элекон

Цена:

3500 ₽

Производитель: Элекон

Технические характеристики

ШР32СК12ЭГ1 от завода "Элекон " — это приборная розетка блочного типа из серии цилиндрических соединителей ШР, предназначенная для надежного электрического соединения в промышленных системах. Она имеет 12 контактов (6 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм), рассчитана на рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт до 20 А (для Ø1,5 мм) или 35 А (для Ø2,5 мм), с общей нагрузкой до 210 А.

Соединитель не герметичный, климатического исполнения УХЛ, работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C). Сопротивление контакта не превышает 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

ШР — тип соединителя.
32 — условный размер корпуса.
СК — приборная часть с угловым патрубком.
12 — количество контактов.
Э — гайка патрубка для экранированного кабеля.
Г — розеточные контакты (материал: серебро или никель).
1 — сочетание контактов.

Выдерживает вибрацию до 30 g (1-5000 Гц), линейное ускорение 2000 м/с², не менее 500 сочленений-расчленений и наработку 1000 часов, с сроком хранения 15 лет.

Описание

Назначение соединителя ШР32СК12ЭГ1

ШР32СК12ЭГ1 от завода «Элекон» представляет собой приборную розетку блочного типа из серии цилиндрических соединителей ШР. Изделие предназначено для надёжного электрического соединения в промышленных системах, где требуется передача сигналов и питающего напряжения между блоками аппаратуры. Приборная часть с угловым патрубком обеспечивает удобный монтаж в стеснённых условиях компоновки и позволяет подводить кабель под углом к корпусу розетки.

Конструкция рассчитана на эксплуатацию в составе ответственных электрических цепей промышленного назначения. Соединитель не является герметичным, поэтому его применяют в местах, защищённых от прямого воздействия влаги и агрессивных сред, в пределах климатического исполнения УХЛ.

Технические характеристики

Розетка оснащена 12 контактами двух типов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно коммутировать цепи с разной токовой нагрузкой в рамках одного соединителя.

Количество контактов: 12 (6 диаметром 1,5 мм и 6 диаметром 2,5 мм).
Рабочее напряжение: до 850 В.
Максимальный ток на контакт: до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.
Общая токовая нагрузка: до 210 А.
Сопротивление контакта: не более 2,5 мОм для диаметра 1,5 мм и не более 1 мОм для диаметра 2,5 мм.
Сопротивление изоляции: не менее 5000 МОм.
Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
Климатическое исполнение: УХЛ.
Герметичность: негерметичное исполнение.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии ШР и несёт информацию о конструкции и комплектации изделия.

ШР — тип соединителя.
32 — условный размер корпуса.
СК — приборная часть с угловым патрубком.
12 — количество контактов.
Э — гайка патрубка для экранированного кабеля.
Г — розеточные контакты, материал покрытия: серебро или никель.
1 — сочетание контактов.

Подтверждённые особенности и условия эксплуатации

Соединитель устойчив к механическим воздействиям: выдерживает вибрацию до 30 g в диапазоне от 1 до 5000 Гц и линейное ускорение до 2000 метров на секунду в квадрате. Ресурс изделия составляет не менее 500 сочленений-расчленений, а наработка — не менее 1000 часов. Срок хранения достигает 15 лет, что подтверждает пригодность розетки к длительному складскому содержанию без потери рабочих свойств.

Материал контактов с покрытием из серебра или никеля обеспечивает стабильность переходного сопротивления и высокую изоляционную способность. Применение экранированного кабеля возможно благодаря гайке патрубка, входящей в исполнение Э.
