Назначение и область применения

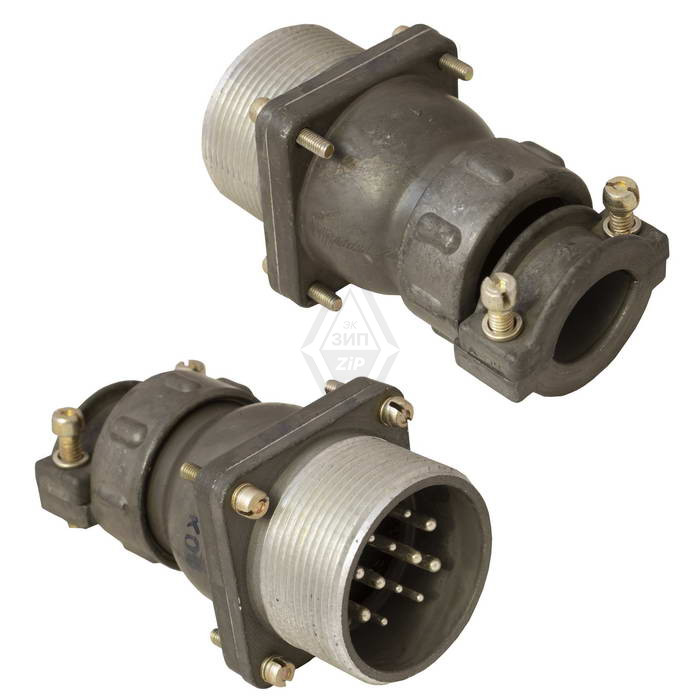

ШР32СК10НШ1 ВИЛКИ — это соединитель цилиндрической низкочастотной серии ШР32, конструктивно выполненный как приборная розетка с 10 контактами. Изделие относится к разъёмам общего назначения и применяется в радиоэлектронной и радиотехнической аппаратуре для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Соединитель выполнен в нормальных габаритах, без патрубка, в климатическом исполнении УХЛ, что допускает его эксплуатацию в умеренном и холодном климате.

Изделие подходит как для внутреннего, так и для наружного применения. При наружной установке защиту от пыли и воды обеспечивает потребитель, поэтому соединитель рекомендуется размещать в корпусах, шкафах или иных оболочках с необходимой степенью защиты. Благодаря устойчивости к широкому диапазону внешних воздействий разъём востребован в промышленной электронике, измерительном оборудовании, системах связи и аппаратуре специального назначения.

Технические характеристики

Соединитель рассчитан на работу со следующими электрическими и механическими параметрами:

• Максимальное рабочее напряжение постоянного тока — 850 В.
• Рабочий ток на контактах диаметром 1,5 мм — до 10 А.
• Температура эксплуатации — от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременного повышения до плюс 110 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 на 10 в минус четвёртой степени Па.
• Синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате.
• Механический удар одиночного действия — до 5000 метров на секунду в квадрате.
• Наработка — не менее 1000 часов.
• Количество сочленений и расчленений — 500 циклов.

Указанные параметры подтверждают пригодность соединителя для ответственных узлов, работающих в условиях вибрационных и ударных нагрузок, а также при значительных перепадах давления и температуры.

Нормативная документация и хранение

ШР32СК10НШ1 ВИЛКИ соответствует техническим условиям ТУ 6313-022-61929916-2015. Данный нормативный документ определяет конструктивные требования, электрические параметры, правила приёмки и методы испытаний для соединителей серии ШР32. Срок сохраняемости изделия составляет 15 лет с момента изготовления при соблюдении условий хранения, исключающих механические повреждения, воздействие агрессивных сред и прямых атмосферных осадков.

Конструктивные особенности

Соединитель имеет 10 контактов, предназначенных для пайки или иного способа монтажа, предусмотренного конструкторской документацией. Нормальные габариты корпуса обеспечивают совместимость с ответными частями серии ШР32, что позволяет использовать изделие в составе как новых разработок, так и при ремонте или модернизации действующего оборудования. Отсутствие патрубка упрощает компоновку внутри приборов и облегчает подвод кабеля с любой стороны в соответствии с требованиями конкретного узла.
