Назначение

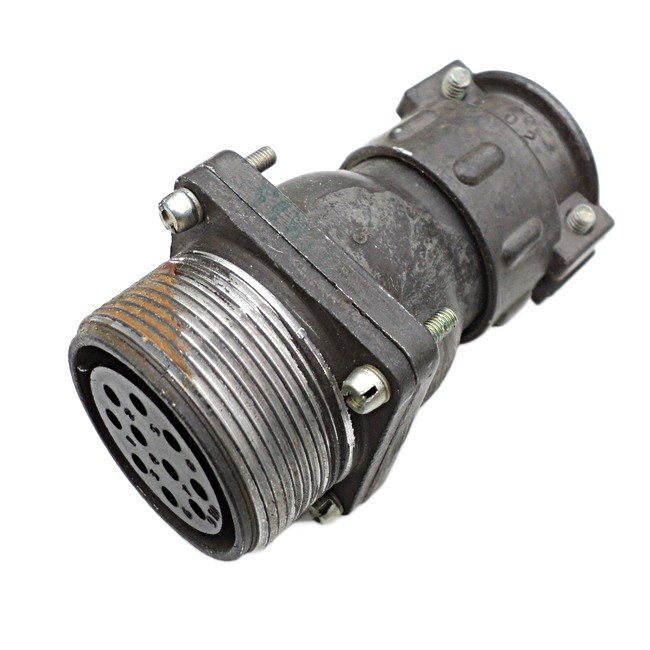

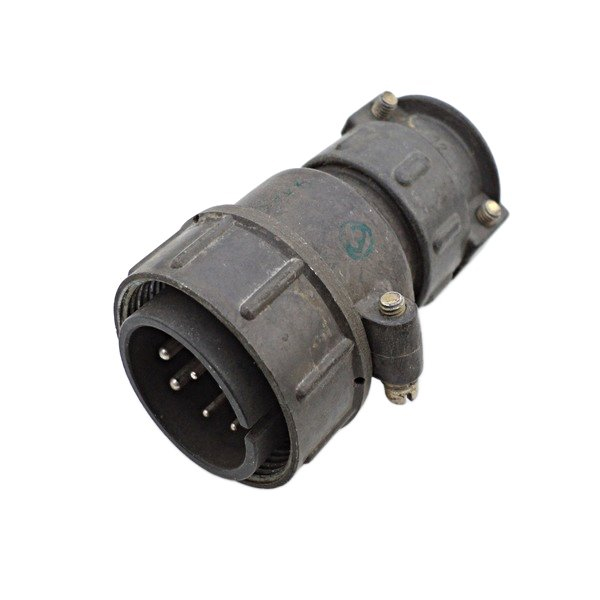

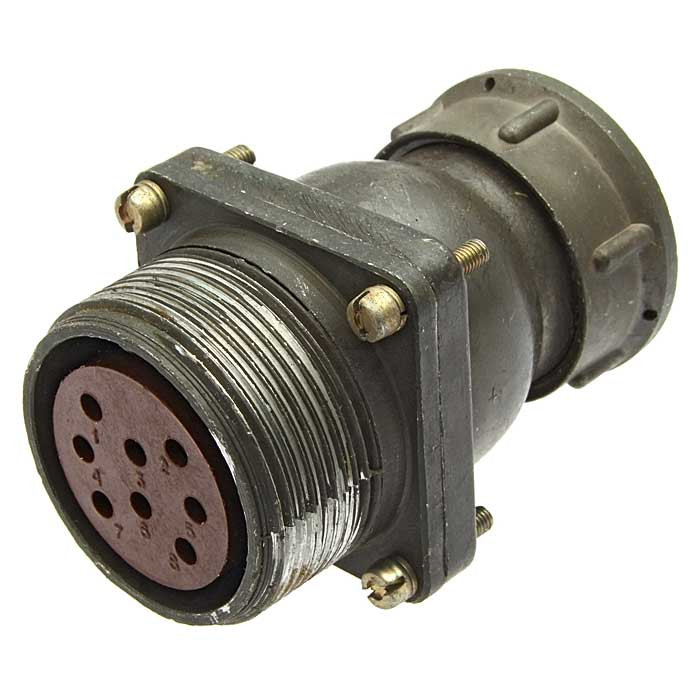

ШР32СК10НГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие обеспечивает надёжное соединение и разъединение проводов, кабелей, узлов и блоков при работе с экранированными или неэкранированными кабелями. Соединитель рассчитан на применение в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Розетка ШР32СК10НГ1 ориентирована на установку во внутренних помещениях с климатическим исполнением УХЛ. Допускается наружное применение при условии защиты от прямого попадания дождя, пыли и солнечных лучей. Конструкция типа СК предусматривает приборную часть с угловым патрубком, что позволяет удобно размещать разъём на панелях и корпусах аппаратуры при ограниченном монтажном пространстве.

Технические особенности и конструкция

Маркировка ШР32СК10НГ1 расшифровывается следующим образом:

• ШР — тип соединителя (штепсельный разъём);
• 32 — размер корпуса;
• СК — приборная часть с угловым патрубком;
• 10 — общее количество контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм;
• Н — никелевое покрытие контактов;
• Г — розетка;
• 1 — сочетание контактов.

Контактная группа с комбинированным диаметром штырей позволяет распределять нагрузку: контакты большего диаметра рассчитаны на повышенные токи, меньшего — на сигнальные цепи. Никелевое покрытие обеспечивает стабильное переходное сопротивление и защиту контактов от окисления в процессе эксплуатации. Общая токовая нагрузка соединителя достигает 160 А, сопротивление изоляции — не менее 5000 МОм.

Корпус размера 32 обеспечивает достаточную механическую прочность и удобство монтажа на приборных панелях. Угловой патрубок упрощает подвод кабеля и снижает требования к свободному пространству за панелью.

Применение и условия эксплуатации

Изделие предназначено для установки в стационарной и подвижной аппаратуре, где требуется многократное сочленение и расчленение электрических цепей. Соединитель относится к негерметичному исполнению, поэтому при эксплуатации в условиях повышенной влажности или запылённости необходимо обеспечивать дополнительную защиту места установки.

ШР32СК10НГ1 сохраняет работоспособность в широком диапазоне воздействий:

• вибрационные нагрузки частотой от 1 до 5000 Гц с ускорением до 30 g;
• одиночные ударные воздействия с ускорением до 500 g;
• температура окружающей среды от минус 60 до плюс 60 градусов Цельсия;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Ресурс соединителя составляет 500 сочленений-расчленений при наработке 1000 часов. Такие показатели делают розетку пригодной для использования в контрольно-измерительном оборудовании, промышленной автоматике, связной аппаратуре и других устройствах, где важна стабильность электрических соединений в течение длительного времени.

Монтаж и совместимость

Розетка ШР32СК10НГ1 устанавливается на приборную панель или корпус аппаратуры и фиксируется штатными крепёжными элементами, соответствующими размеру корпуса 32. Угловой патрубок позволяет аккуратно выводить монтажные провода без резких перегибов, что положительно сказывается на долговечности соединений и упрощает внутреннюю компоновку устройства.

Соединитель пригоден для работы как с экранированными, так и с неэкранированными кабелями, что расширяет область его применения. При монтаже следует учитывать комбинированную схему контактов: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм требуют соответствующей распайки проводников по назначению цепей. Артикул изделия — 51521, год выпуска — 2015. Изделие поставляется как самостоятельная единица, без ответной части.
