Назначение

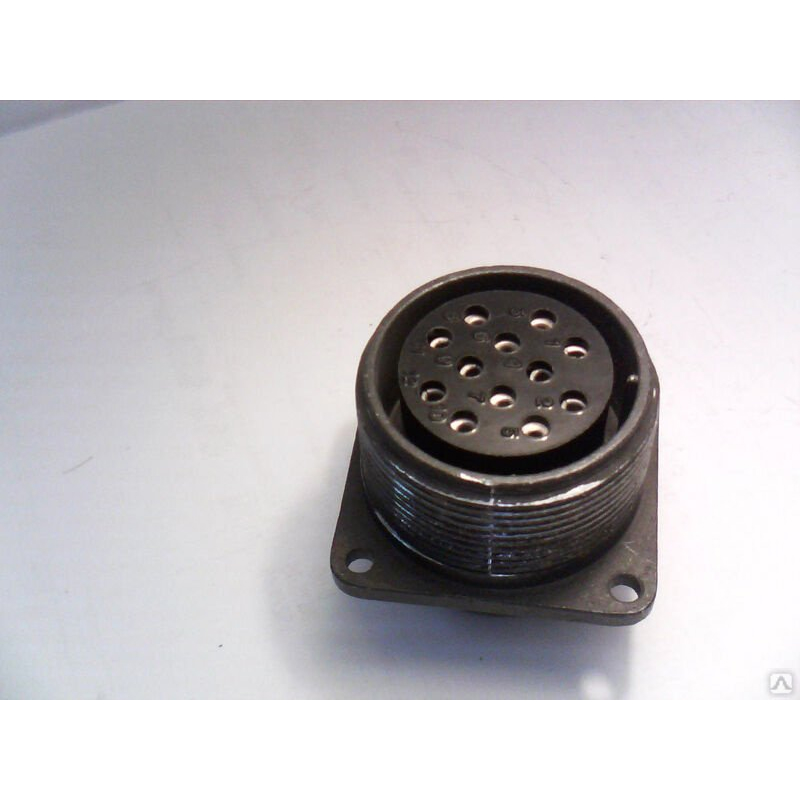

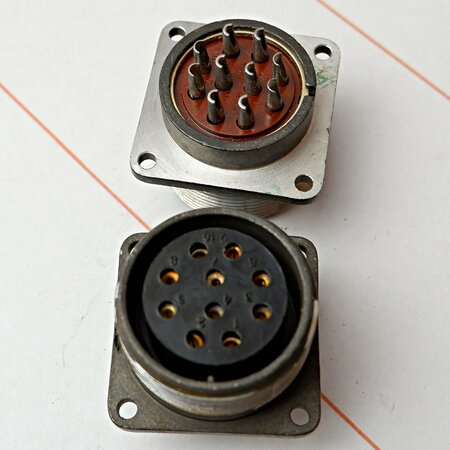

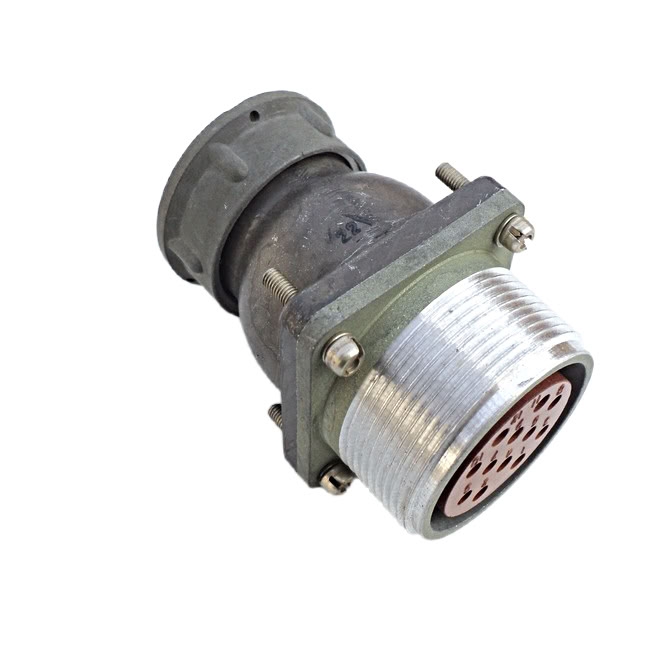

ШР32СК10ЭГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с 10 контактами. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры. Розетка применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Климатическое исполнение УХЛ и негерметичный тип конструкции допускают использование изделия как внутри помещений, так и снаружи при условии защиты от прямого попадания пыли и влаги. Розетка рассчитана на стабильную работу в составе аппаратуры, где требуется многократное сочленение и расчленение электрических соединений.

Подтверждённые особенности

Розетка оснащена десятью контактами двух типоразмеров: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм. Такое сочетание обеспечивает гибкость при построении электрических цепей с различными токовыми нагрузками в пределах одного соединителя.

Электрические характеристики изделия подтверждены следующими параметрами:

• максимальная токовая нагрузка на соединитель — 160 А;
• максимальная токовая нагрузка на контакт диаметром 1,5 мм — 20 А;
• максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А;
• сопротивление изоляции — не менее 5000 МОм;
• сопротивление контакта диаметром 1,5 мм — до 2,5 мОм;
• сопротивление контакта диаметром 2,5 мм — до 1 мОм.

Механическая надёжность соединителя подтверждается ресурсом в 500 циклов сочленений-расчленений и наработкой не менее 1000 часов. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные воздействия с ускорением до 5000 метров на секунду в квадрате.

Применение

ШР32СК10ЭГ1 применяется в низкочастотных трактах радиоэлектронной аппаратуры, в блоках питания, системах управления и коммутации. Розетка устанавливается на приборные панели, шасси или корпуса устройств и обеспечивает разъёмное подключение ответной части соединителя.

Изделие подходит для использования в промышленной электронике, измерительном оборудовании, источниках питания и другой аппаратуре, где требуется надёжное электрическое соединение с высокой токовой нагрузкой и устойчивостью к механическим воздействиям. Диапазон рабочих частот до 3 МГц позволяет применять розетку в цепях как постоянного, так и переменного тока без существенных потерь сигнала.

Благодаря климатическому исполнению УХЛ розетка сохраняет рабочие характеристики в условиях умеренного и холодного климата, характерных для большинства регионов. При наружном размещении следует предусмотреть защитные кожухи или корпуса, исключающие прямое воздействие осадков и пыли на контактную группу.

Условия эксплуатации

При монтаже розетки необходимо учитывать суммарную токовую нагрузку на соединитель, которая не должна превышать 160 А, а также распределение тока по контактам в соответствии с их диаметром. Соблюдение указанных ограничений обеспечивает заявленный ресурс и стабильность электрических параметров в течение всего срока эксплуатации.
