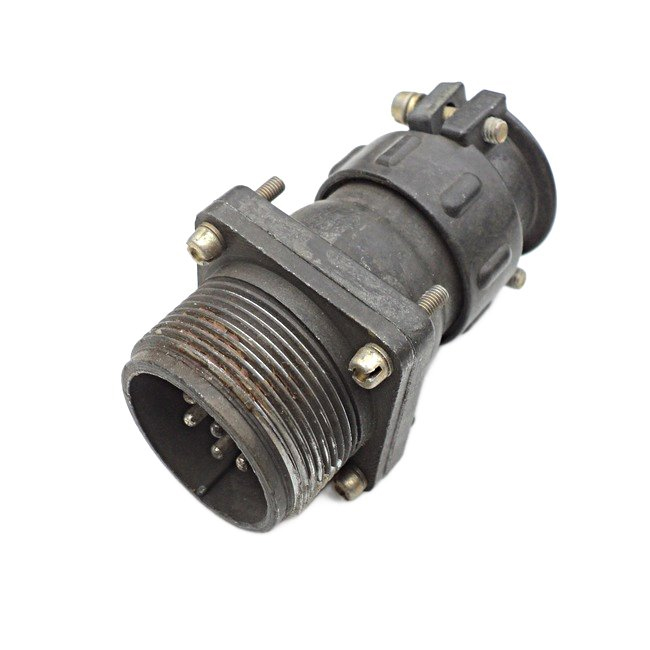

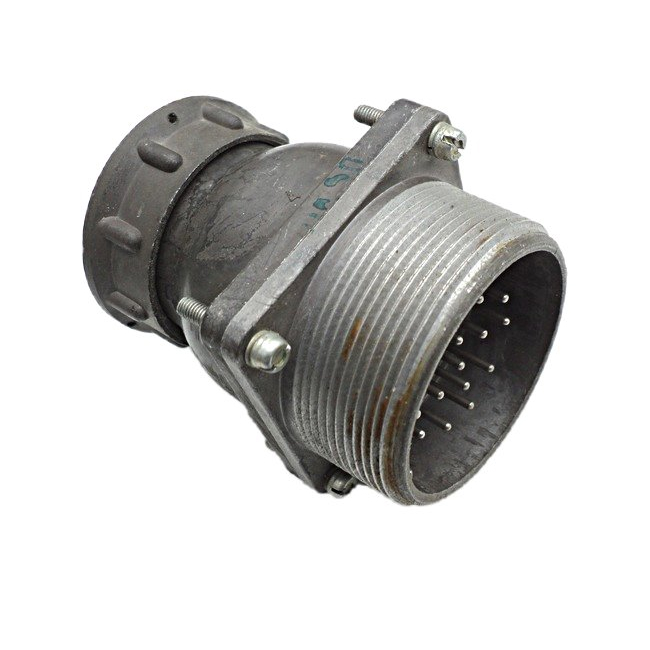

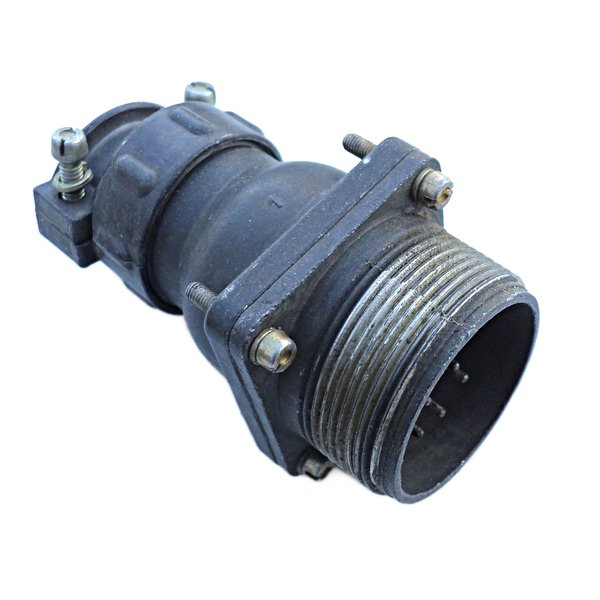

Назначение разъёма ШР32ПК8НШ3

ШР32ПК8НШ3 представляет собой низкочастотный цилиндрический блочный разъём-вилку с кожухом из серии ШР. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре различного назначения. Разъём обеспечивает надёжное коммутирование проводников при монтаже стационарного оборудования, распределительных устройств и приборных панелей.

Конструкция с кожухом и прямым патрубком ориентирована на блочный монтаж, при котором ответная часть разъёма закрепляется на корпусе прибора или на монтажной панели. Это позволяет выполнять быстрое подключение и отключение жгутов, кабельных сборок и экранированных линий без применения дополнительного инструмента.

Разъём применяется в электрических цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он используется для подключения проводов, кабелей, узлов и блоков, в том числе с экранированными кабелями, при монтаже аппаратуры с климатическим исполнением УХЛ.

Подтверждённые особенности конструкции

Изделие сочетает проверенную временем цилиндрическую форму корпуса с блочным способом установки. Кожух защищает контактную группу от механических повреждений и внешних воздействий, а также облегчает центрирование при сочленении с ответной частью.

Расшифровка обозначения ШР32ПК8НШ3 даёт полное представление о конструктивных параметрах:

• ШР32 — тип и условный размер корпуса разъёма;
• ПК — конструктивное исполнение приборной части: прямой патрубок;
• 8 — количество контактов в разъёме;
• Н — покрытие контактов никелем (иногда указывается как никель или альтернатива серебру);
• Ш3 — тип контактов (вилка) и условное число сочетания контактов.

Разъём ШР32ПК8НШ3 имеет 8 штырьковых контактов диаметром около 2,5 мм. Контакты выполнены обычно из серебряного или никелированного материала, сопротивление контакта не превышает 1 мОм. Максимальный рабочий ток на один контакт достигает порядка 35 А, а суммарный ток по всем контактам — до примерно 175 А, при рабочем напряжении до 850 В.

Корпус разъёма металлический, часто с кожухом или патрубком под блочный монтаж. Изолятор, как правило, выполнен из карболита или аналогичного материала, обладающего достаточной электрической прочностью и стойкостью к нагреву. Такое сочетание материалов обеспечивает стабильность электрических параметров при длительной эксплуатации.

Применение и условия эксплуатации

Разъём рассчитан на работу в диапазоне температур примерно от минус 60 до плюс 100 градусов Цельсия. Он выдерживает не менее 500 циклов сочленения-расчленения и имеет минимальную наработку около 1000 часов. Изделие устойчиво к вибрации и ударным нагрузкам в указанных диапазонах, что допускает его использование в аппаратуре, подверженной механическим воздействиям.

ШР32ПК8НШ3 востребован в промышленной электронике, контрольно-измерительном оборудовании, системах электропитания и силовых цепях, где требуется разъёмное соединение с высокой токовой нагрузкой. Блочное исполнение с кожухом упрощает монтаж на панелях и в стойках, а восьмиконтактная схема позволяет коммутировать несколько независимых линий или использовать часть контактов для экранирования.

Артикул изделия — 10136. Категория — ШР32.
