Назначение

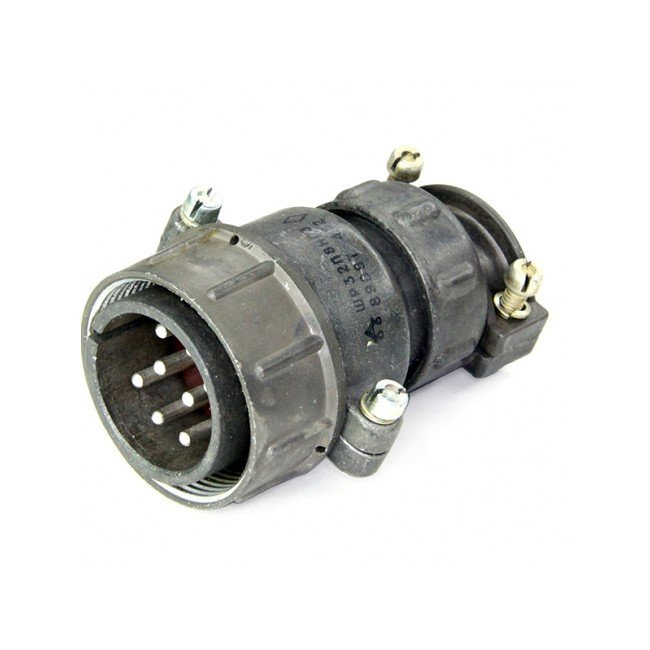

ШР32ПК8НШ3 — приборная (блочная) вилка из серии низкочастотных цилиндрических соединителей ШР с резьбовым соединением и прямым патрубком. Она предназначена для монтажа на блоки и узлы радио- и электроаппаратуры, где требуется надежное соединение с кабелями и проводами. Соединитель используется для соединения и разъединения электрических цепей в блоках, кабельных вводах, приборах и панельных монтажах приборной части.

Модель относится к негерметичным соединителям объемного монтажа. Вилка рассчитана на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц; рабочее напряжение составляет до 850 В амплитудного значения.

Конструкция и технические особенности

Вилка имеет металлический корпус и изолятор из карболита. Климатическое исполнение — УХЛ. Контактная система включает 8 контактов типа «штырь»; диаметр контактов — примерно 2,5 миллиметра. Конструкция предусматривает прямой патрубок, что позволяет подключать кабель с экранированием или без него. Соединение с ответной частью — резьбовое.

Электрические параметры

• Рабочее напряжение — до 850 В амплитудного значения в цепях постоянного, переменного и импульсного тока частотой до 3 МГц.
• Количество контактов — 8 штук, тип — штырь, диаметр — примерно 2,5 миллиметра.
• Максимальный ток на один контакт — до 35 А, суммарная нагрузка на соединитель — до 175 А.
• Сопротивление контакта — не более 1 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

• Минимальная наработка — порядка 1000 часов.
• Количество циклов сочленения-расчленения — около 500 циклов.
• Диапазон рабочих температур — примерно от −60 °С до +100 °С.
• Вибрации — частотой 1–5000 Гц с ускорением до 300 м/с².
• Ударные нагрузки — до 500 g одиночные и до 35 g многократные.
• Атмосферное давление — до 1,3 на 10 в минус четвертой степени Паскаля, то есть вакуумные условия.

Применение и монтаж

ШР32ПК8НШ3 применяется в приборной части радио- и электроаппаратуры, где необходимо соединять и разъединять цепи в блоках, кабельных вводах, приборах и панельных монтажах. Блочный тип монтажа предполагает крепление на панель или корпус. Прямой патрубок упрощает подключение кабеля, в том числе экранированного.

Благодаря металлическому корпусу, карболитовому изолятору и климатическому исполнению УХЛ вилка подходит для эксплуатации в составе приборных сборок, где предъявляются требования к стойкости к вибрациям, ударам и расширенному диапазону температур. При этом соединитель негерметичен, поэтому его не следует рассматривать как герметичный узел.

Справочные данные

• Название: ШР32ПК8НШ3 ВИЛКИ.
• Артикул: 51516.
• Категория: ШР32.
• Год: 2015.
• Производитель: в предоставленных данных не указан.

В карточке товара приведены только подтвержденные сведения о серии, конструкции и параметрах соединителя. Дополнительные данные о комплектации, стране производства и сертификатах в исходной информации отсутствуют.
