ШР32ПК8НШ3: надежный приборный разъем для промышленной аппаратуры

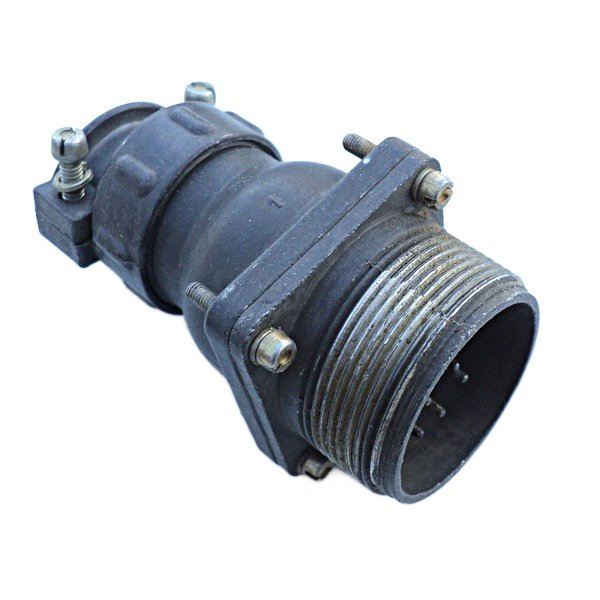

ШР32ПК8НШ3 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде приборной вилки с прямым патрубком. Разъем используется для разъемного подключения кабелей, проводов, отдельных узлов и блоков в составе электрооборудования, радиоаппаратуры, измерительных комплексов и систем автоматики.

Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц. Резьбовое соединение обеспечивает механически устойчивую фиксацию ответных частей, а одношпоночная поляризация исключает неправильное сочленение разъема при монтаже и обслуживании оборудования.

Назначение ШР32ПК8НШ3

Разъем ШР32ПК8НШ3 применяется там, где требуется компактное, прочное и обслуживаемое соединение электрических цепей. Приборное исполнение предполагает установку непосредственно на панель, корпус или стенку оборудования, а прямой патрубок упрощает организацию вывода проводников внутри шкафа, прибора либо блока.

Основные области применения:

• промышленная автоматика и системы управления;

• контрольно-измерительные приборы;

• радиоэлектронная аппаратура;

• источники питания и силовые распределительные устройства;

• испытательные стенды;

• станочное и технологическое оборудование;

• специализированные электротехнические комплексы.

Разъем относится к негерметичному исполнению. Для наружной установки необходимо предусмотреть защиту от прямого попадания пыли и влаги конструктивными средствами самого оборудования.

Конструкция и расшифровка

Маркировка ШР32ПК8НШ3 указывает на принадлежность изделия к серии цилиндрических штепсельных разъемов ШР и его конструктивное исполнение.

Ключевые особенности модели:

• корпус условного размера 32;

• 8 контактов диаметром 2,5 мм;

• приборная вилка для панельного монтажа;

• прямой патрубок монтажной части;

• резьбовое сочленение с ответной частью;

• одношпоночная поляризация корпуса;

• объемный монтаж контактов пайкой;

• контактные поверхности с покрытием на основе серебра или никеля, в зависимости от исполнения.

Восемь контактов позволяют использовать ШР32ПК8НШ3 для многожильных кабельных линий, передачи питания, управляющих сигналов и других низкочастотных электрических соединений в пределах допустимых электрических параметров.

Технические характеристики

Приведенные параметры характерны для исполнения ШР32ПК8НШ3 с восемью контактами диаметром 2,5 мм. При проектировании важно учитывать не только номинальный ток, но и сечение проводов, допустимый нагрев, условия прокладки кабеля, качество пайки и суммарную нагрузку на соединитель.

Устойчивость к внешним воздействиям

Соединитель ШР32ПК8НШ3 предназначен для эксплуатации в климатическом исполнении УХЛ. Он сохраняет работоспособность при низких и повышенных температурах, вибрационных и механических воздействиях, характерных для промышленного оборудования.

Для разъема заявлены следующие показатели механической стойкости:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц;

• вибрационное ускорение до 300 м/с²;

• одиночные механические удары с ускорением до 5000 м/с²;

• многократные удары с ускорением до 350 м/с²;

• возможность работы при пониженном атмосферном давлении до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па.

Такие характеристики делают разъем подходящим для аппаратуры, которая эксплуатируется в условиях вибрации, температурных перепадов и повышенных требований к надежности электрических соединений.

Особенности монтажа

Монтаж ШР32ПК8НШ3 выполняется пайкой проводов к хвостовикам контактов. Для данной модификации допускается подключение проводников сечением до 3 мм², при этом важно соблюдать технологию пайки и не превышать допустимое число перепаек контактов.

При установке рекомендуется:

• проверить соответствие вилки ответной розетке по типу корпуса, контактной схеме и поляризации;

• использовать провод с подходящим сечением и термостойкой изоляцией;

• исключить механическое натяжение проводов на паяных соединениях;

• обеспечить надежное крепление корпуса на панели оборудования;

• затягивать резьбовое соединение без перекоса и чрезмерного усилия;

• предусмотреть внешнюю защиту при эксплуатации в пыльной или влажной среде.

ШР32ПК8НШ3 — практичное решение для создания надежного многоконтактного соединения в промышленной, измерительной и радиоэлектронной технике. Сочетание восьми силовых контактов, резьбовой фиксации, стойкости к вибрации и широкого температурного диапазона позволяет использовать этот разъем в ответственных электрических цепях.
