Назначение и область применения

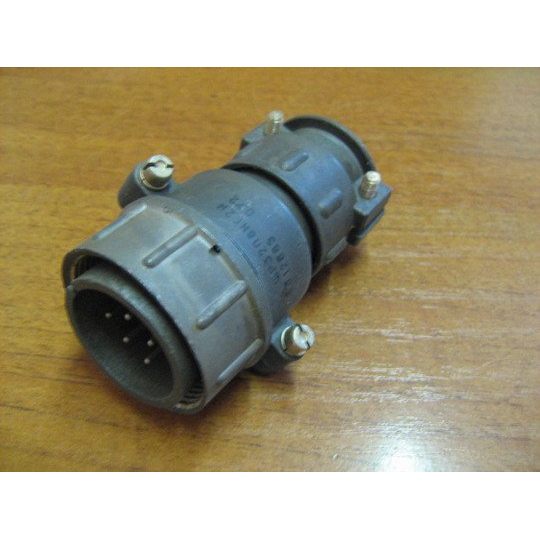

ШР32ПК8НШ2 представляет собой приборную вилку низкочастотного цилиндрического разъёма общего назначения, рассчитанную на восемь контактов диаметром 1,5 миллиметра. Изделие предназначено для работы в электрических цепях переменного и постоянного тока с частотой до 3 мегагерц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура, где требуется надёжное разъёмное соединение при внутреннем монтаже.

Вилка выполнена в климатическом исполнении УХЛ, что допускает её использование в условиях умеренного и холодного климата. При обеспечении защиты от дождя, динамической пыли и прямого солнечного излучения допускается также наружное применение. Конструкция изделия ориентирована на эксплуатацию в аппаратуре, подверженной вибрационным и ударным нагрузкам, что подтверждается соответствующими механическими характеристиками.

Разъём подходит для применения в блоках и узлах радиоэлектронной аппаратуры, измерительных приборах, системах связи и другом оборудовании, где необходимо компактное и устойчивое к внешним воздействиям соединение. Наработка на отказ и допустимое количество циклов сочленения позволяют использовать вилку как в стационарной, так и в переносной аппаратуре с регулярным подключением и отключением.

Технические характеристики

Электрические и механические параметры изделия обеспечивают стабильную работу в широком диапазоне условий. Основные подтверждённые характеристики приведены ниже.

• Рабочий ток на контакт — 10 ампер.
• Диапазон рабочих температур — от минус 60 до плюс 110 градусов Цельсия.
• Диапазон частот — до 3 мегагерц.
• Вибрационная нагрузка — диапазон частот от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Одиночный удар — 5000 метров на секунду в квадрате.
• Многократный удар — 350 метров на секунду в квадрате.
• Количество циклов сочленения — 500.
• Наработка — 1000 часов.
• Покрытие контактов — никель.
• Конструктивное исполнение — без патрубка, обозначение Ш2.
• Количество контактов — 8.
• Диаметр контактов — 1,5 миллиметра.

Покрытие контактов никелем обеспечивает устойчивость к коррозии и стабильность электрического сопротивления в местах сочленения. Исполнение без патрубка упрощает монтаж в ограниченном внутреннем пространстве приборов и блоков. Диапазон рабочих температур позволяет применять разъём в аппаратуре, эксплуатируемой как в отапливаемых помещениях, так и в неотапливаемых отсеках и наружных установках при соблюдении требований по защите от атмосферных осадков и пыли.

Конструктивные особенности и монтаж

Вилка ШР32ПК8НШ2 относится к линейке цилиндрических низкочастотных разъёмов серии ШР32. Она предназначена для внутреннего монтажа и ориентирована на соединение с ответной приборной частью. Конструкция без патрубка в сочетании с никелевым покрытием контактов обеспечивает удобство установки в корпусах радиоэлектронных устройств и снижает требования к дополнительным элементам герметизации места ввода кабеля.

При монтаже следует учитывать климатическое исполнение УХЛ: для наружного применения необходимо обеспечить конструктивную защиту места установки от прямого попадания дождя, динамического воздействия пыли и длительного солнечного облучения. Внутренний монтаж таких ограничений не требует.

Механическая стойкость изделия подтверждена параметрами вибрационных и ударных нагрузок, что делает вилку пригодной для аппаратуры, устанавливаемой на подвижных объектах и в оборудовании с работающими механизмами. Количество допустимых циклов сочленения — 500 — достаточно для многократного технического обслуживания и перекомпоновки блоков в процессе эксплуатации.

Информация о товаре

Артикул изделия — 51515. Год выпуска или сертификации, указанный в учётных данных, — 2015. Производитель в исходных данных не указан, сведения о стране производства, комплектации, гарантийных обязательствах и наличии в каталоге не приводятся. Изделие относится к категории ШР32 и предназначено для применения в составе радиоэлектронной аппаратуры общего назначения.
