Назначение и область применения

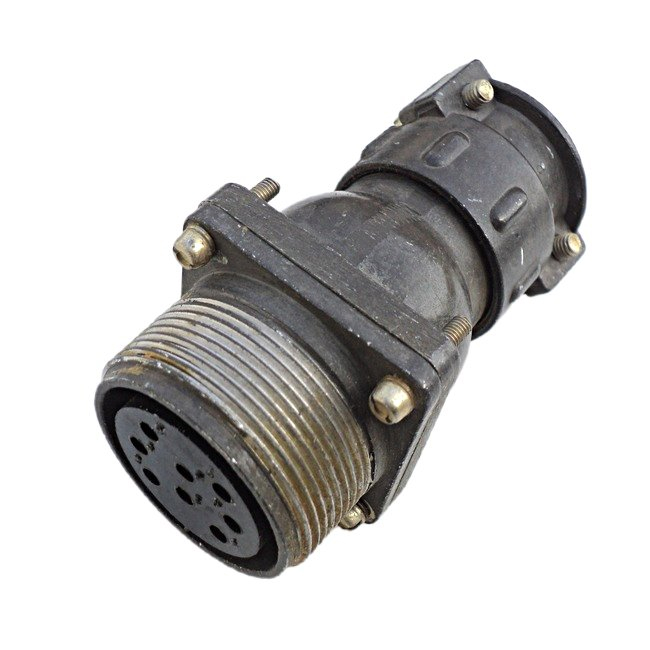

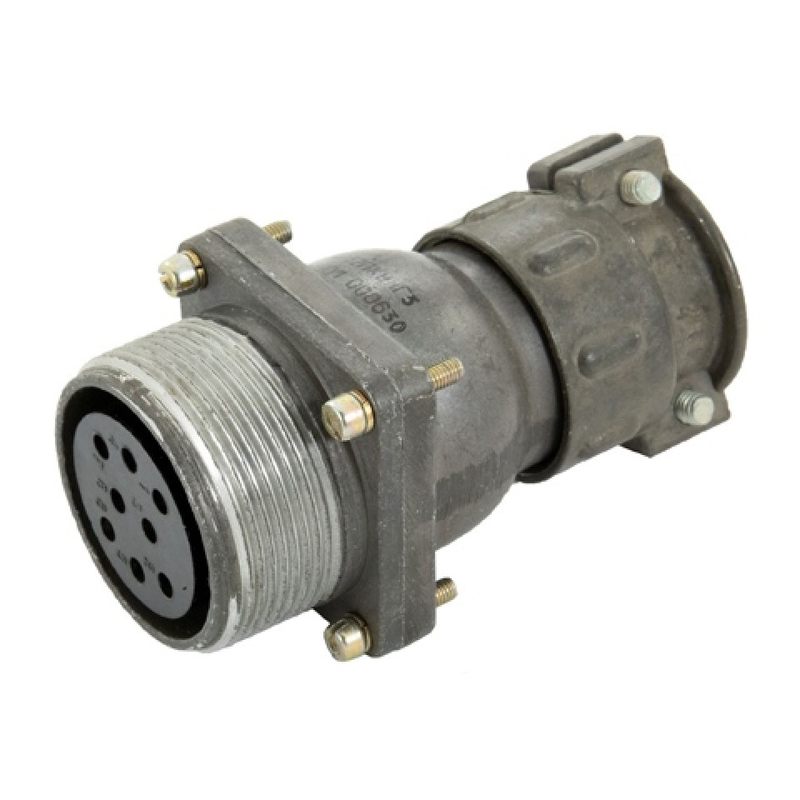

ШР32ПК8НГ3 — это приборная розетка цилиндрического соединителя серии ШР с прямым патрубком. Изделие предназначено для создания надежного разъемного электрического соединения в радиоэлектронной и радиотехнической аппаратуре различного назначения. Розетка рассчитана на эксплуатацию в составе оборудования, где требуется стабильная передача электрических сигналов и питания при сохранении механической прочности соединения.

Соединитель применяется как элемент общего назначения для работы во внутренних и наружных условиях при условии защиты от пыли и влаги. Климатическое исполнение УХЛ допускает использование изделия в умеренном и холодном климате, что расширяет географию применения. Розетка подходит для монтажа с неэкранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц. Это позволяет задействовать ее в измерительной технике, блоках питания, системах управления и промышленной электронике, где требуется частая коммутация цепей.

Ключевые технические особенности

Конструкция розетки предусматривает наличие восьми контактов диаметром 2,5 мм. Такое количество контактных элементов обеспечивает возможность одновременной коммутации нескольких электрических цепей в пределах одного соединителя, что удобно при монтаже многопроводных кабелей и сокращает количество разъемов в аппаратуре.

Электрические параметры изделия подтверждают его способность работать в цепях с повышенными нагрузками:

• Амплитудное напряжение достигает 850 В.
• Токовая нагрузка составляет до 35 А на один контакт.
• Общая токовая нагрузка соединителя достигает 175 А.
• Сопротивление контакта не превышает 1 мОм.
• Сопротивление изоляции составляет не менее 5000 МОм.

Низкое переходное сопротивление контактов минимизирует нагрев в точке соединения и потери мощности, а высокое сопротивление изоляции гарантирует отсутствие утечек между цепями даже при значительных напряжениях. Эти характеристики особенно важны при работе с чувствительной электроникой и в условиях электромагнитных помех.

Устойчивость к внешним воздействиям

Изделие сохраняет работоспособность при интенсивных механических нагрузках. Розетка выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные нагрузки с ускорением до 5000 метров на секунду в квадрате. Такие показатели подтверждают пригодность соединителя для применения в передвижных установках, транспортном оборудовании и аппаратуре, подверженной тряске и ударным воздействиям.

Температурный диапазон эксплуатации составляет от минус 60 до плюс 110 градусов Цельсия. Это позволяет использовать розетку как в условиях сильного холода, так и при значительном нагреве окружающей среды или корпуса оборудования. Расширенный температурный диапазон в сочетании с климатическим исполнением УХЛ делает изделие универсальным решением для различных отраслей промышленности.

Монтаж и совместимость

Прямой патрубок корпуса облегчает подключение неэкранированных кабелей и обеспечивает удобный ввод проводников без резких изгибов. Розетка серии ШР32 совместима с ответными частями цилиндрических соединителей той же серии, что позволяет формировать разъемные пары для широкого круга задач. Приборное исполнение предполагает установку на панель или корпус оборудования, обеспечивая аккуратный внешний вид и защиту контактной группы.

При монтаже в наружных условиях необходимо предусмотреть дополнительную защиту от прямого попадания пыли и влаги, поскольку само изделие не позиционируется как герметичное без применения соответствующих кожухов или уплотнений. Соблюдение этого условия обеспечивает длительный срок службы и стабильность электрических параметров.
