Назначение изделия

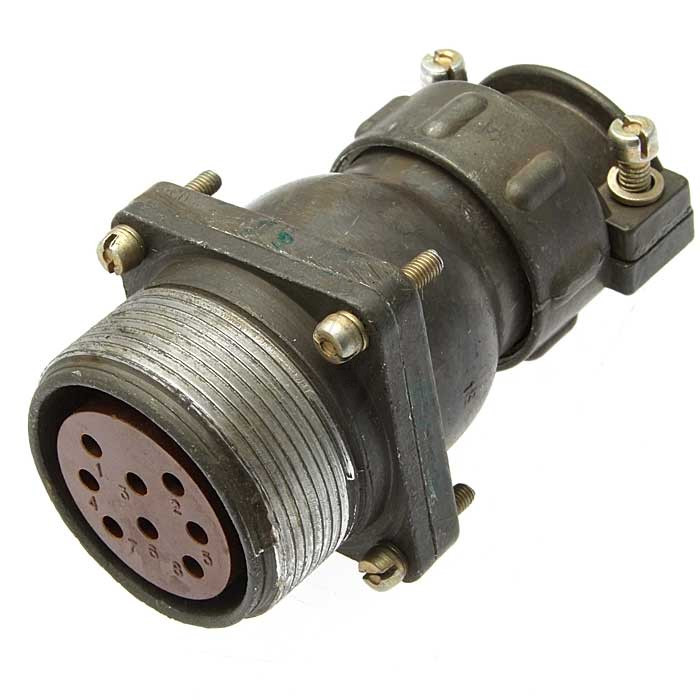

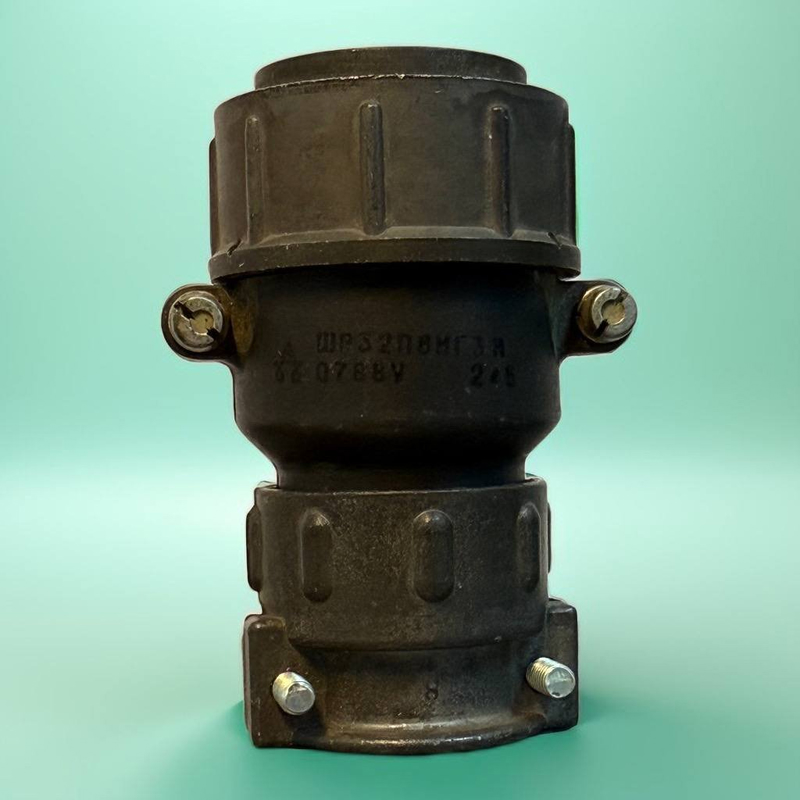

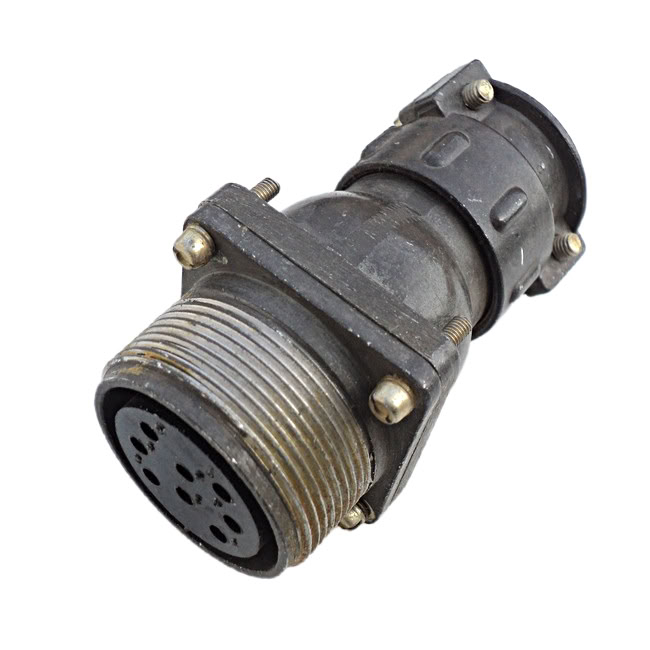

ШР32ПК8НГ3 Нур — это розетка блочная, представляющая собой приборную часть цилиндрического низкочастотного соединителя серии ШР. Изделие оснащено прямым патрубком и предназначено для применения с неэкранированными кабелями. Основная задача данной розетки — обеспечение надёжного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция относится к классу низкочастотных соединителей, что определяет её применение в силовых и управляющих цепях, где требуется передача значительных токов без высокочастотных составляющих сигнала. Прямой патрубок упрощает монтаж кабеля и обеспечивает механическую фиксацию проводников внутри корпуса.

Подтверждённые технические особенности

Изделие обладает следующими характеристиками, заявленными производителем:

• Количество контактов — 8 штук диаметром 2,5 мм.
• Рабочий ток на один контакт составляет от 25 до 35 А, общая нагрузка на соединитель достигает 175 А.
• Сопротивление контактов — не более 1 мОм, что обеспечивает минимальные потери при передаче тока.
• Сопротивление изоляции — не менее 5000 МОм, что гарантирует высокую электрическую прочность.
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия, с возможностью кратковременной смены до плюс 110 градусов Цельсия.
• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Стойкость к механическим ударам с одиночным ускорением до 5000 метров на секунду в квадрате.
• Выдерживает линейное ускорение до 2000 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ, негерметичное, предназначено для внутреннего и наружного применения с защитой от пыли и воды.
• Минимальная наработка составляет от 5000 до 10000 часов.
• Число сочленений-расчленений — не менее 500 циклов.
• Контакты имеют покрытие из серебра или никеля, корпус выполнен из металла.

Применение и условия эксплуатации

Благодаря совокупности характеристик, розетка ШР32ПК8НГ3 Нур применяется в составе электрических соединений, где требуется передача тока значительной силы при сохранении стабильности контакта. Исполнение УХЛ допускает эксплуатацию как в закрытых помещениях, так и на открытом воздухе, однако изделие не является герметичным, поэтому при наружном применении требуется защита от прямого воздействия влаги и пыли в соответствии с условиями монтажа.

Высокая устойчивость к вибрации и ударам делает возможным использование розетки в составе оборудования, подвергающегося механическим нагрузкам. Металлический корпус и покрытие контактов серебром или никелем обеспечивают износостойкость при многократных сочленениях. Ресурс в 500 циклов соединения и разъединения подтверждает пригодность изделия для узлов, требующих периодического подключения и отключения.

Рекомендации по монтажу

При установке следует учитывать диаметр контактов 2,5 мм и общее количество контактов — 8. Подключение неэкранированного кабеля осуществляется через прямой патрубок, что упрощает ввод проводников и их фиксацию. Для сохранения заявленных характеристик необходимо соблюдать допустимые токовые нагрузки на каждый контакт и суммарную нагрузку, а также учитывать температурный режим работы. Соблюдение условий эксплуатации, соответствующих климатическому исполнению УХЛ, обеспечит заявленную минимальную наработку и число циклов сочленения-расчленения.

Ключевые преимущества

К основным достоинствам модели относятся широкий диапазон рабочих температур, высокое сопротивление изоляции, низкое сопротивление контактов и значительный суммарный ток нагрузки. Металлический корпус и качественное покрытие контактов продлевают срок службы изделия. Устойчивость к вибрационным и ударным воздействиям расширяет область применения соединителя в различных отраслях промышленности.
