Назначение и область применения

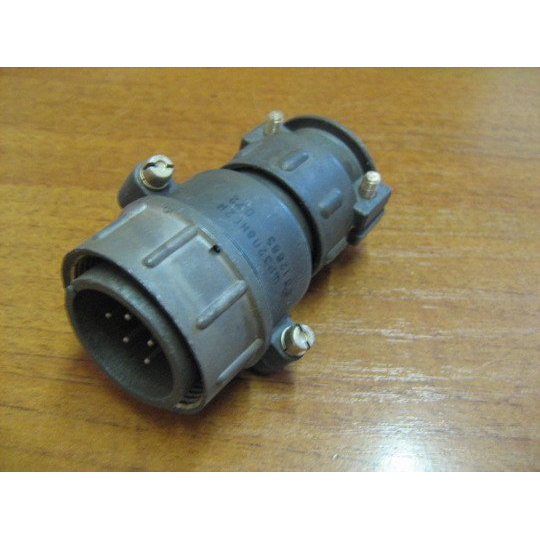

Розетка приборная ШР32ПК8НГ2Н представляет собой низкочастотный цилиндрический соединитель серии ШР, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется для соединения и разъединения проводов, кабелей, узлов и блоков в составе электро- и радиоаппаратуры различного назначения.

Соединитель рассчитан на эксплуатацию как внутри помещений, так и снаружи — при условии защиты от прямого воздействия пыли и влаги. Климатическое исполнение УХЛ обеспечивает стабильную работу в широком диапазоне температур: от -60 до +100 °С, что позволяет использовать розетку в умеренном и холодном климате, включая неотапливаемые помещения и уличные шкафы с соответствующей степенью защиты.

Конструктивные особенности

Условное обозначение ШР32ПК8НГ2Н содержит полную информацию о конструктивном исполнении изделия. Расшифровка обозначения:

• ШР — тип соединителя (низкочастотный цилиндрический);
• 32 — условный размер корпуса;
• ПК — приборная часть с прямым патрубком;
• 8 — количество контактов;
• НГ — гайка для неэкранированного кабеля и розетка (Г);
• 2 — сочетание контактов: 8 шт. диаметром 1,5 мм;
• Н — покрытие контактов никелем.

Сочленение ответных частей — резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает надёжную фиксацию. Корпус изготавливается из металла или пластмассы, изолятор — из карболита. Материалы конструкции подобраны с учётом требований по механической прочности, электрической изоляции и стойкости к климатическим воздействиям.

Технические характеристики

Соединитель ШР32ПК8НГ2Н обладает следующими подтверждёнными электрическими и механическими параметрами:

• максимальная токовая нагрузка на один контакт — 20 А;
• общая токовая нагрузка — 80 А;
• сопротивление контакта — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм.

Изделие рассчитано на 500 циклов сочленений-расчленений, что подтверждает его долговечность при многократных коммутациях. Соединитель сохраняет работоспособность в условиях вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, а также выдерживает механические удары с ускорением до 500 g. Такие показатели позволяют применять розетку в аппаратуре, подверженной значительным механическим воздействиям, включая транспортные и промышленные установки.

Особенности монтажа и совместимость

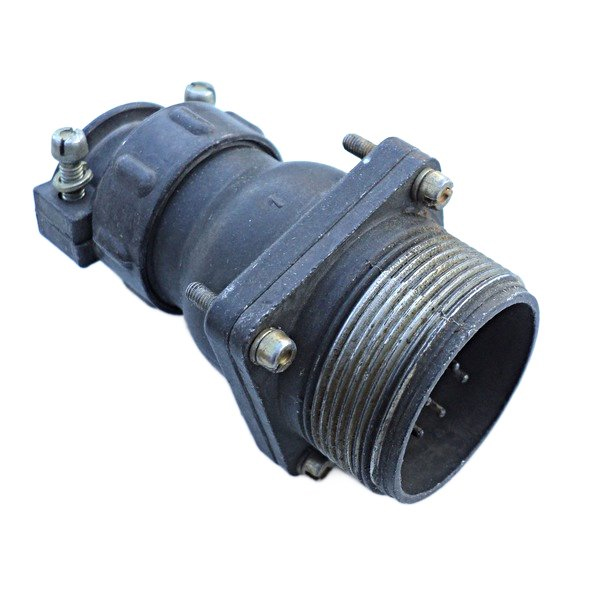

Розетка относится к приборной части соединителя и предназначена для установки на корпуса блоков и панелей аппаратуры. Прямой патрубок обеспечивает удобный подвод кабеля, а гайка для неэкранированного кабеля упрощает фиксацию монтажного жгута. Изделие совместимо с ответными вилками серии ШР соответствующего типоразмера и схемы расположения контактов. Благодаря стандартизированным присоединительным размерам розетка может использоваться для замены аналогичных соединителей в ранее выпущенной аппаратуре без доработки посадочных мест.
