Назначение и область применения

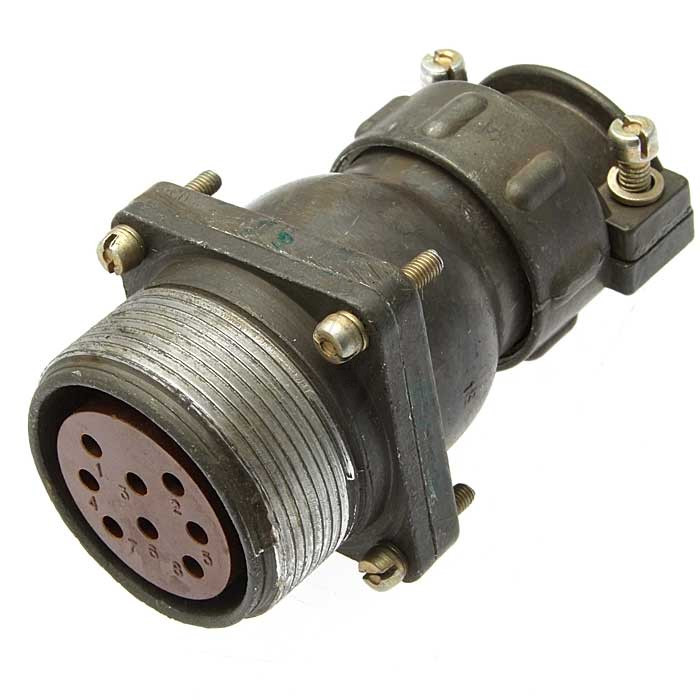

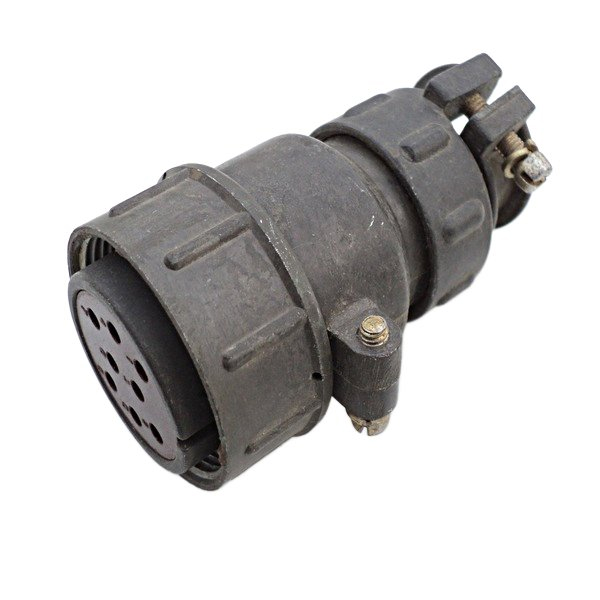

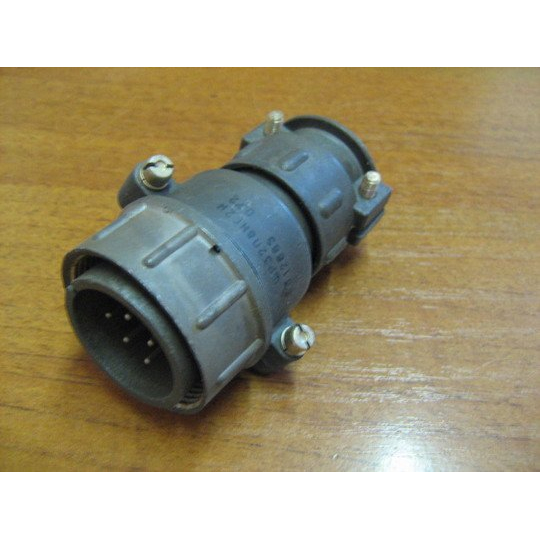

ШР32ПК8НГ2 представляет собой приборную розетку цилиндрического соединителя типа ШР, предназначенную для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется для соединения экранированных и неэкранированных кабелей, обеспечивая разъёмное сочленение при монтаже оборудования и прокладке линий связи.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. Допустимое амплитудное значение рабочего напряжения составляет до 850 В. Климатическое исполнение УХЛ допускает использование изделия в умеренном и холодном климате, в том числе во внутренних и наружных условиях при обеспечении защиты от пыли и влаги.

Розетка ориентирована на объёмный монтаж в промышленном и приборостроительном оборудовании. Конструкция выдерживает вибрационные нагрузки, что расширяет область применения в аппаратуре, устанавливаемой на подвижных объектах, станках и испытательных стендах.

Ключевые технические характеристики

• Количество контактов: 8 штук
• Диаметр контактов: 1,5 мм
• Максимальная токовая нагрузка: 20 А на один контакт, суммарная — 80 А
• Сопротивление контакта: не более 2,5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Ресурс: 500 сочленений-расчленений
• Наработка: 1000 часов
• Диапазон вибрационных воздействий: от 1 до 5000 Гц
• Допустимое ускорение при вибрации: до 300 м/с² (30 g)
• Диапазон рабочих температур: от минус 60 до плюс 60 °C

Особенности конструкции и эксплуатации

Цилиндрический соединитель типа ШР обеспечивает надёжную фиксацию ответной части и защиту контактной группы от механических повреждений. Приборная розетка предназначена для установки на корпусах устройств, панелях и шасси, что упрощает подключение внешних кабельных сборок без разборки аппаратуры.

Контакты диаметром 1,5 мм в количестве восьми штук позволяют распределять нагрузку по нескольким линиям, сохраняя компактные габариты соединителя. Высокое сопротивление изоляции — не менее 5000 МОм — обеспечивает стабильную работу в цепях с повышенными требованиями к утечкам, а низкое переходное сопротивление контакта не более 2,5 мОм минимизирует потери и нагрев в местах сочленения.

Условия монтажа и совместимость

Изделие совместимо с ответными частями цилиндрических соединителей типа ШР, соответствующих ряду ШР32. При монтаже необходимо учитывать суммарную токовую нагрузку 80 А и не превышать паспортные значения для одиночного контакта. Эксплуатация при температурах ниже минус 60 °C или выше плюс 60 °C не предусмотрена конструкцией.

Для наружного применения требуется дополнительная герметизация мест установки и ввода кабеля. Ресурс в 500 циклов сочленения-расчленения и наработка 1000 часов определяют плановый срок службы в условиях номинальных нагрузок и соблюдения правил эксплуатации.
