Назначение и область применения

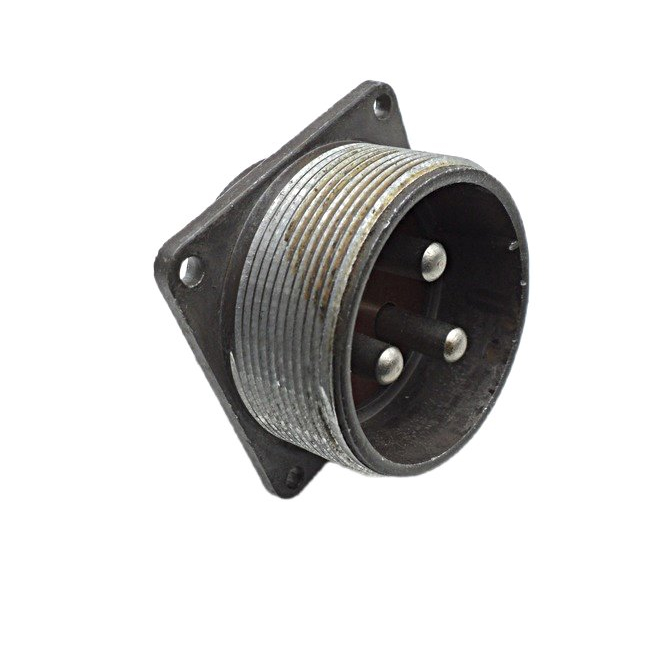

ШР32ПК8ЭШ3 вилка блочная с кожухом представляет собой приборный электрический соединитель, предназначенный для коммутации электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории ШР32 и применяется в составе разъёмных соединений, где требуется надёжный механический и электрический контакт при значительных токах и напряжениях.

Конструктивно вилка рассчитана на работу в паре с ответной розеткой соответствующего типоразмера. Соединение частей разъёма выполняется резьбовым сочленением, что обеспечивает стабильность контакта и защиту от самопроизвольного разъединения при вибрационных и ударных воздействиях. Монтаж проводников осуществляется методом пайки, что гарантирует низкое переходное сопротивление и долговременную стабильность электрических параметров.

Изделие допускает применение как внутри помещений, так и вне их — при условии обеспечения защиты от прямого попадания пыли и влаги. Это позволяет использовать разъём в аппаратуре, эксплуатируемой в полевых условиях, на подвижных объектах, в промышленном оборудовании и измерительных комплексах.

Технические характеристики

Вилка ШР32ПК8ЭШ3 обладает следующими подтверждёнными параметрами:

• Тип соединителя: ШР (разъём с прямым патрубком).
• Размер корпуса: 32.
• Количество контактов: 8.
• Рабочий ток: 25 А.
• Максимальное рабочее напряжение: не более 850 В постоянного тока.
• Диаметр контактов: 2,5 мм.
• Покрытие контактов: серебро.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Серебряное покрытие контактов обеспечивает высокую проводимость и устойчивость к коррозии, что особенно важно при длительной эксплуатации в условиях повышенной влажности и перепадов температур. Низкое значение сопротивления контактов минимизирует нагрев при протекании номинального тока и снижает потери мощности в месте соединения.

Высокое сопротивление изоляции — не менее 5000 МОм — гарантирует надёжное разделение цепей и исключает паразитные утечки тока между соседними контактами. Это критически важно для измерительных и высокочувствительных схем, где токи утечки могут искажать результаты или вызывать ложные срабатывания.

Условия эксплуатации и механическая стойкость

Температурный диапазон

Вилка рассчитана на стабильную работу в широком интервале температур окружающего воздуха: от минус 60 до плюс 60 градусов Цельсия. Кроме того, изделие выдерживает смену температур с учётом перегрева контактов в диапазоне от минус 60 до плюс 110 градусов Цельсия. Это позволяет применять разъём в аппаратуре, эксплуатируемой в условиях Крайнего Севера, а также в устройствах с интенсивным тепловыделением, где температура в зоне контактов может существенно превышать температуру окружающей среды.

Устойчивость к механическим нагрузкам

Конструкция вилки обеспечивает стойкость к значительным механическим воздействиям. Изделие выдерживает ускорение одиночного удара до 5000 метров на секунду в квадрате и ускорение многократного удара до 350 метров на секунду в квадрате. Такие показатели позволяют использовать разъём в аппаратуре, подверженной ударным и вибрационным нагрузкам, включая бортовое оборудование транспортных средств, переносные приборы и устройства специального назначения.

Конструктивные особенности

Вилка выполнена в блочном исполнении и комплектуется защитным кожухом, который предохраняет контактную группу и места пайки от механических повреждений и загрязнений. Кожух также повышает удобство монтажа и демонтажа разъёма, обеспечивая дополнительную изоляцию токоведущих частей.

Резьбовое сочленение обеспечивает плотное и равномерное прилегание контактных поверхностей, исключая перекосы и неполное замыкание электрической цепи. Конструкция с прямым патрубком упрощает подвод кабеля и сокращает габариты узла в месте установки. Артикул изделия — 10144.
