Назначение и область применения

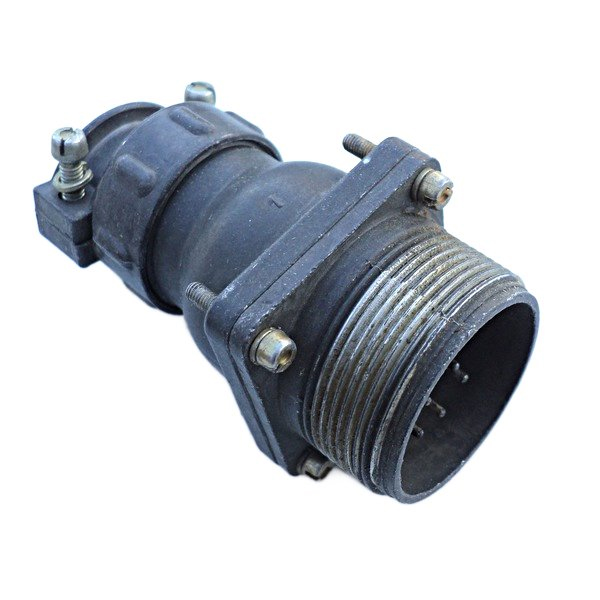

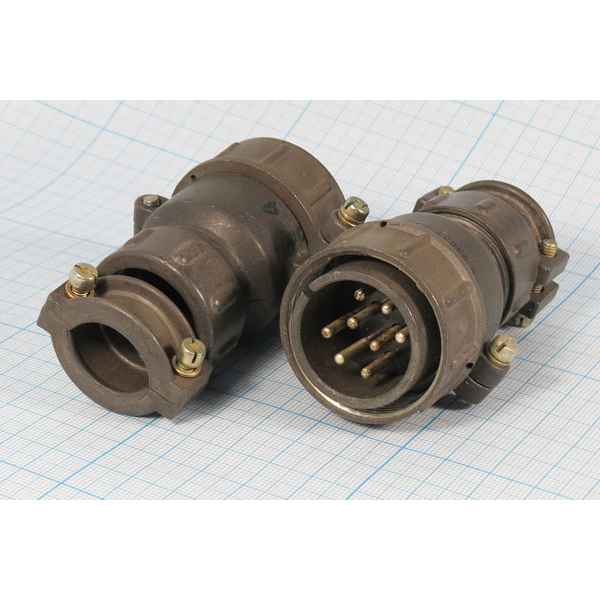

ШР32ПК8ЭШ2 — это приборная вилка цилиндрического разъёма серии ШР с условным размером корпуса 32 мм. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Вилка применяется как во внутреннем, так и в наружном монтаже при условии защиты от пыли и влаги.

Соединитель конструктивно рассчитан на работу в составе разъёмных электрических цепей постоянного и переменного тока. Благодаря экранированному исполнению и приборной части с прямым патрубком, вилка обеспечивает надёжное механическое и электрическое сопряжение с ответной кабельной частью, сохраняя стабильные параметры соединения в условиях воздействия внешних факторов.

Расшифровка обозначения

Маркировка ШР32ПК8ЭШ2 содержит полную информацию о конструкции и характеристиках изделия:

• ШР — тип соединителя: вилка;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 8 — восемь контактов диаметром 1,5 мм;
• Э — экранированная;
• Ш — материал корпуса: шитый;
• 2 — индекс выполнения.

Данная структура обозначения соответствует принятой в отрасли системе маркировки цилиндрических соединителей и позволяет однозначно идентифицировать изделие при подборе, заказе и эксплуатации.

Основные технические характеристики

Электрические и механические параметры вилки ШР32ПК8ЭШ2 подтверждены конструкторской документацией и соответствуют техническим условиям, в том числе АШДК.434410.060 ТУ.

• Количество контактов: 8 штук, диаметр контакта 1,5 мм;
• Сопротивление контакта: не более 2,5 мОм;
• Ток на контакт: не более 20 А;
• Общая токовая нагрузка: не более 80 А;
• Рабочее напряжение: до 850 В;
• Сопротивление изоляции: не менее 5000 МОм;
• Климатическое исполнение: УХЛ, негерметичное;
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева до плюс 110 градусов Цельсия;
• Количество циклов соединения: 500;
• Вибрационная стойкость: диапазон частот от 1 до 5000 Гц при ускорении до 300 метров в секунду за секунду;
• Ударная стойкость: одиночный удар до 5000 метров в секунду за секунду, многократный удар до 350 метров в секунду за секунду.

Конструктивные особенности

Вилка выполнена в экранированном корпусе с приборным креплением через прямой патрубок. Конструктивное исполнение ПК предполагает монтаж на панель или корпус аппаратуры, при этом патрубок служит для фиксации и центрирования ответной части. Материал корпуса — шитый, что обеспечивает необходимую механическую прочность и сохранение геометрии при многократных сочленениях.

Восемь контактов диаметром 1,5 мм расположены в изоляторе, гарантирующем высокое сопротивление изоляции и исключающем межконтактные замыкания в пределах рабочих напряжений. Экранирование корпуса снижает влияние внешних электромагнитных полей и повышает помехозащищённость соединения, что особенно важно при работе в составе радиоэлектронной аппаратуры.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Негерметичное исполнение предполагает установку изделия внутри приборных отсеков или применение дополнительных защитных кожухов при наружном монтаже в условиях воздействия пыли и влаги.

Монтаж и эксплуатация

ШР32ПК8ЭШ2 монтируется на приборной панели с помощью прямого патрубка. Фиксация осуществляется стандартными крепёжными элементами, подобранными под посадочное место условного размера 32 мм. При монтаже необходимо обеспечить соосность с ответной частью и исключить перекосы, которые могут привести к повреждению контактов.

Ресурс соединителя составляет 500 циклов соединения при соблюдении условий эксплуатации. Изделие сохраняет работоспособность при воздействии вибрации и ударных нагрузок, значения которых приведены в характеристиках. Температурный диапазон позволяет применять вилку в аппаратуре, работающей в отапливаемых и неотапливаемых помещениях, а также в условиях пониженных температур окружающей среды.

Артикул изделия — 51519. Год выпуска конструкторской документации — 2015. Производитель не указан. Изделие поставляется как отдельная сборочная единица, комплектация определяется заказом и не включает ответную кабельную часть.
