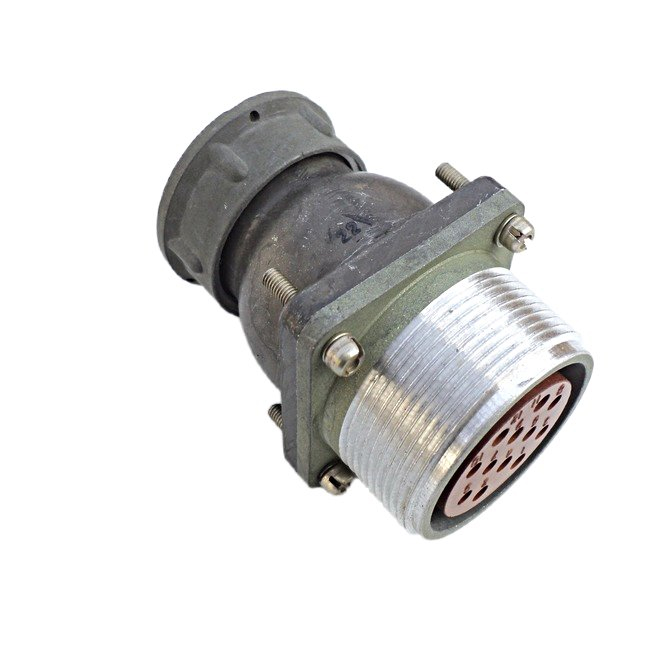

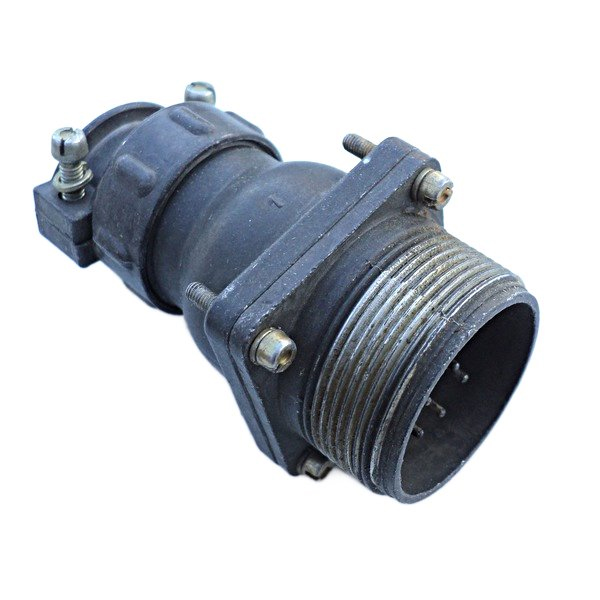

ШР32ПК8ЭГ3 — это низкочастотный цилиндрический блочный разъем‑розетка объемного монтажа резьбового типа, относящийся к серии ШР; используется для соединения и разъединения электрических цепей в радио‑ и электроаппаратуре.

Разъем ШР32ПК8ЭГ3 предназначен для работы в электрических цепях постоянного, переменного и импульсного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он применяется для соединения выводов блоков, узлов, кабелей и проводов в общепромышленном и радиоэлектронном оборудовании.

ШР32ПК8ЭГ3 — это блочная (приборная) розетка с прямым патрубком металлического корпуса, рассчитанная на монтаж на панели или корпусе блока. Корпус выполнен из металла, изолятор — из карболита, контакты — гнезда диаметром около 2,5 мм, что обеспечивает надежный контакт с проводами и кабелями.

• Количество контактов: 8 штук.

• Максимальное напряжение цепи: до 850 В.

• Рабочий диапазон температур: примерно от −60 до +100 °C (в зависимости от конкретного исполнения и климатики УХЛ).

• Соединитель рассчитан на многократные сочленения: порядка не менее 500 циклов «сборка–разборка» и имеет минимальную наработку несколько сотен–тысяч часов в зависимости от условий применения.

• «ШР» — тип соединителя (цилиндрический низкочастотный).

• «32» — условный размер корпуса.

• «ПК» — конструктивное исполнение приборной части с прямым патрубком.

• «8» — количество контактов.

• «Э» — гайка патрубка для экранированного кабеля.

• «Г» — тип контакта «гнездо» (розетка).

• «3» — сочетание контактов (конкретное распределение и типоразмеры контактов в данной группе).
