Назначение и область применения

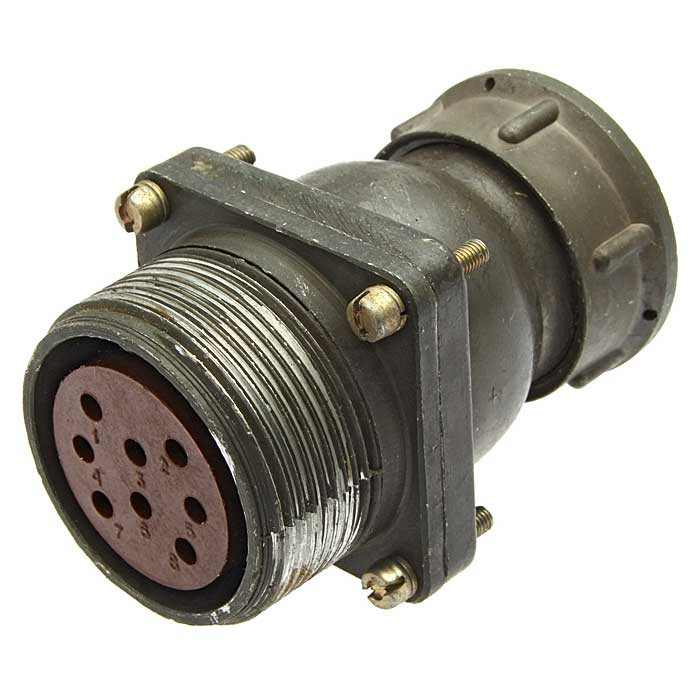

ШР32ПК8ЭГ3 представляет собой блочную кабельную розетку, входящую в семейство электрических соединителей серии ШР. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем автоматики. Соединитель рассчитан на работу с экранированным кабелем, что подтверждается литерой «Э» в условном обозначении, и обеспечивает надёжное экранирование места сочленения.

Розетка рассчитана на эксплуатацию в климатических условиях УХЛ и сохраняет рабочие характеристики при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. Негерметичное исполнение корпуса допускает применение изделия внутри приборных отсеков, шкафов управления и других зон, защищённых от прямого воздействия влаги и агрессивных сред.

Конструктивные особенности и технические параметры

Корпус соединителя имеет условный размер 32, а буква «К» в маркировке указывает на кабельное исполнение розетки. Контактная группа включает восемь контактов диаметром 2,5 миллиметра каждый, что соответствует цифре «3» в конце обозначения. Материал контактов — серебро или никель, обеспечивающий низкое переходное сопротивление и стабильность электрических характеристик.

Изделие обладает следующими подтверждёнными параметрами:

• Количество контактов — 8, диаметр контакта — 2,5 миллиметра
• Максимальная токовая нагрузка на один контакт — 35 ампер
• Общая максимальная токовая нагрузка — 175 ампер
• Сопротивление контакта — не более 1 миллиома
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 мегаом
• Амплитудное значение напряжения цепи — 850 вольт
• Количество сочленений и расчленений — 500 циклов
• Минимальная наработка — 1000 часов

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 герц с ускорением 300 метров на секунду в квадрате. Изделие выдерживает механический удар одиночного действия с ускорением 5000 метров на секунду в квадрате и многократного действия с ускорением 350 метров на секунду в квадрате.

Совместимость и ответные части

Блочная кабельная розетка ШР32ПК8ЭГ3 сочленяется с кабельными вилками ШР32П8ЭГ3 и ШР32П8ЭГ3Н. Дополнительно изделие совместимо с рядом ответных соединителей серий ШР, 2РТ и 2РТТ, к которым относятся ШР32ПК8НГ3, ШР32ПК8ЭГ3, ШР32СК8НГ3, ШР32СК8ЭГ3, 2РТ32П8ЭГ3-А, 2РТ32ПК8НГ3-А, 2РТ32ПК8ЭГ3-А, 2РТ32СК8НГ3-А, 2РТ32СК8ЭГ3-А, 2РТТ32Б8Г14В, 2РТТ32БПН8Г14В, 2РТТ32БПЭ8Г14В, 2РТТ32БУН8Г14В и 2РТТ32БУЭ8Г14В.

Расшифровка полного обозначения ШР32ПК8ЭГ3 включает тип соединителя ШР, условный размер корпуса 32, исполнение с прямым патрубком, восемь контактов, предназначение для экранированного кабеля и кабельное исполнение розетки с контактами диаметром 2,5 миллиметра.
