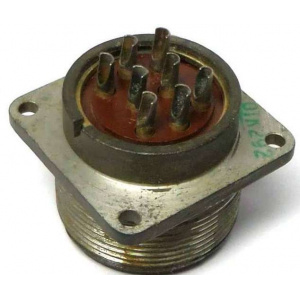

Назначение соединителя ШР32ПК8ЭГ3 Нур

ШР32ПК8ЭГ3 Нур — низкочастотный цилиндрический электрический разъём приборного типа из серии ШР. Изделие предназначено для работы в цепях постоянного, переменного и импульсного тока и применяется для надёжного соединения и разъединения проводов, кабелей и блоков в электро- и радиоаппаратуре, включая промышленные системы.

Разъём относится к соединителям с резьбовым сочленением, что обеспечивает механическую фиксацию ответных частей и стабильный электрический контакт при эксплуатации в условиях вибрации и ударных нагрузок.

Расшифровка обозначения

• ШР — тип соединителя: цилиндрический, с резьбовым сочленением.
• 32 — условный размер корпуса.
• ПК — конструктивное исполнение приборной части с прямым патрубком.
• 8 — количество контактов: 8 штук, диаметром обычно 2,5 мм.
• ЭГ3 — вид гайки патрубка для экранированного кабеля, сочетание контактов 3.
• Нур — обозначение варианта исполнения; может указывать на никелевое покрытие для повышенной устойчивости.

Технические характеристики

Соединитель рассчитан на максимальное напряжение до 850 В, ток на контакт до 35 А, при этом общий ток достигает 175 А. Сопротивление контактов не превышает 1 мОм, сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Минимальная наработка изделия составляет от 1000 до 5000 часов, число сочленений-расчленений — 500 циклов. Корпус выполнен из металла, изолятор — из карболита, масса соединителя около 68 г.

Условия эксплуатации

Разъём работает при температурах от минус 60 до плюс 100 градусов Цельсия, а при никелевом покрытии — до плюс 120 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, механические удары до 5000 метров на секунду в квадрате (одиночный удар) и линейное ускорение до 2000 метров на секунду в квадрате.

Области применения

Благодаря приборному исполнению и экранированному патрубку соединитель ШР32ПК8ЭГ3 Нур применяется в электро- и радиоаппаратуре, промышленных системах, где требуется надёжная коммутация цепей постоянного, переменного и импульсного тока. Резьбовое сочленение и стойкость к вибрации делают его пригодным для оборудования, работающего в жёстких механических условиях.

Изделие подходит для соединения проводов, кабелей и блоков, в том числе при необходимости экранирования кабельной линии через гайку патрубка для экранированного кабеля.
