Назначение и область применения

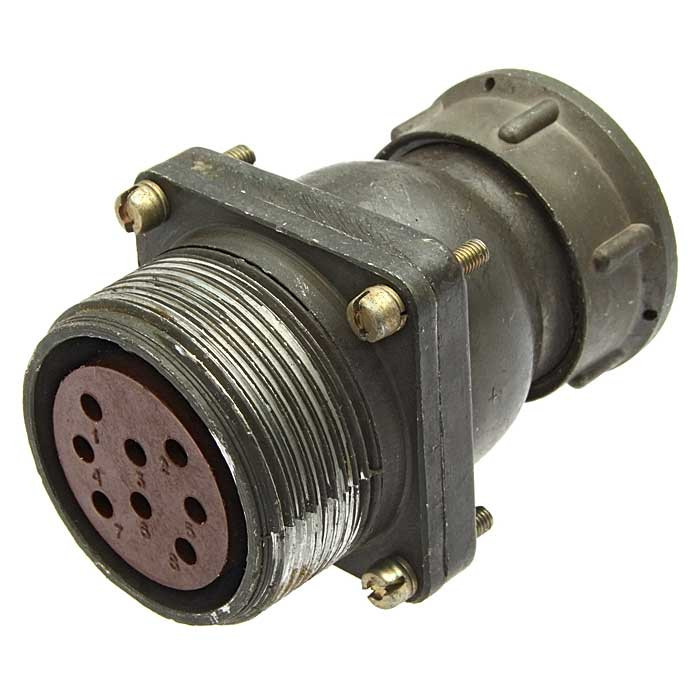

ШР32ПК8ЭГ2 — это приборная розетка из серии соединителей ШР32, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как разъём общего назначения. Устройство обеспечивает надёжное разъёмное соединение электрических цепей в составе различного оборудования, где требуется многократное сочленение и расчленение контактных пар.

Розетка применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие подходит для внутреннего и наружного монтажа. При наружной установке защиту от пыли и влаги обеспечивает потребитель с учётом конкретных условий эксплуатации. Климатическое исполнение УХЛ позволяет использовать розетку в районах с умеренным и холодным климатом.

Технические характеристики

Соединитель оснащён восемью контактами диаметром 1,5 мм. Контактные элементы имеют серебряное покрытие (Э), что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Рабочий ток на один контакт достигает 20 А, суммарный ток по всем контактам — до 80 А. Сопротивление контакта не превышает 2,5 мОм, что гарантирует минимальные потери энергии в точке соединения.

Корпус розетки изготовлен из пластмассы (ПК), что снижает массу изделия и исключает возникновение паразитных наводок в высокочастотных цепях. Исполнение — с прямым патрубком, удобным для подвода кабеля или монтажа на панель оборудования.

Электрические и механические параметры

• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: 500 циклов
• Вибрационная устойчивость: диапазон частот 1–5000 Гц
• Допустимое ускорение при вибрации: до 300 м/с²
• Срок службы: наработка 1000 часов
• Сохраняемость: 15 лет

Конструктивные особенности

Розетка ШР32ПК8ЭГ2 относится к серии ШР32, что определяет её совместимость с ответными частями — вилками соответствующего типоразмера. Прямой патрубок корпуса упрощает монтаж и обеспечивает аккуратную прокладку проводников внутри прибора. Серебряное покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при эксплуатации в условиях повышенной влажности или перепадов температур, характерных для климатического исполнения УХЛ.

Пластмассовый корпус обеспечивает электрическую изоляцию токоведущих частей от корпуса оборудования и соседних элементов схемы. Конструкция рассчитана на длительную эксплуатацию в составе стационарной и переносной аппаратуры. Ресурс в 500 циклов сочленений-расчленений достаточен для большинства применений, где перекоммутация выполняется при ремонте, настройке или регламентном обслуживании.

Монтаж и эксплуатация

При внутреннем монтаже розетка устанавливается непосредственно на шасси, панель или печатную плату прибора. При наружном монтаже необходимо предусмотреть дополнительные меры герметизации места установки — уплотнительные прокладки, кожухи или специальные кабельные вводы, обеспечивающие требуемую степень защиты от пыли и влаги. Наработка изделия составляет 1000 часов, а длительная сохраняемость до 15 лет позволяет создавать складские запасы без риска ухудшения характеристик.

Рабочие параметры — напряжение до 850 В и ток до 20 А на контакт — делают соединитель пригодным для широкого круга задач: от слаботочных сигнальных цепей до силовых подключений в радиоэлектронной аппаратуре. Частотный диапазон до 3 МГц допускает применение в цепях передачи модулированных сигналов и импульсных последовательностей без заметного искажения формы сигнала.
