Назначение и область применения

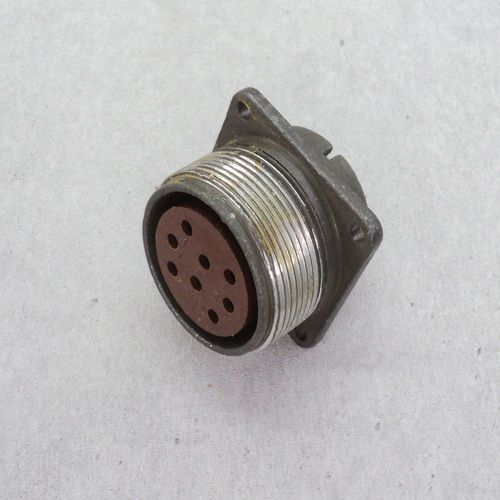

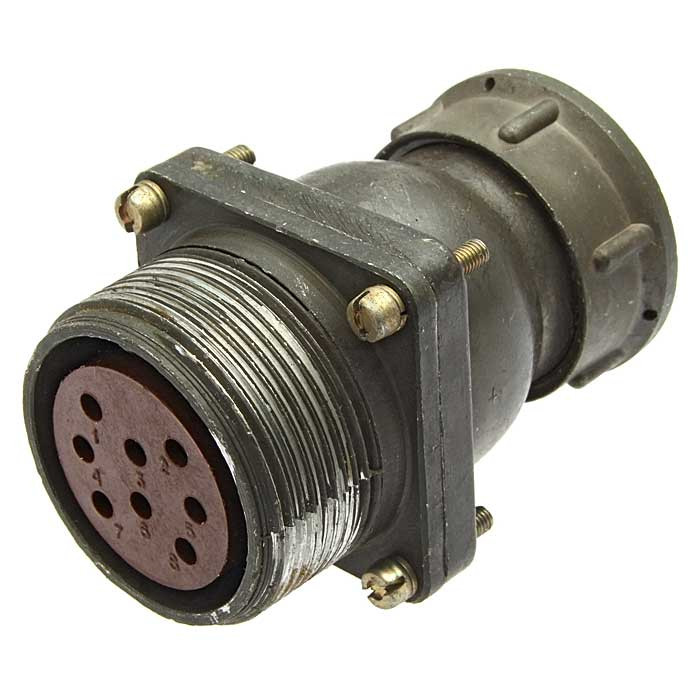

ШР32ПК8ЭГ2 — это модификация низкочастотного цилиндрического соединителя серии ШР, представляющая собой розетку приборной части с прямым патрубком. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, допускает внутренний или наружный монтаж с защитой от внешних факторов.

Климатическое исполнение — УХЛ. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом контакты способны выдерживать кратковременный нагрев до плюс 110 градусов Цельсия. Конструкция обеспечивает стабильную работу в составе стационарного и мобильного оборудования, где требуется разъёмное подключение цепей с повышенными электрическими нагрузками.

Технические характеристики

Соединитель имеет следующие подтверждённые параметры:

• Количество контактов — 8 штук диаметром 1,5 мм.
• Максимальная токовая нагрузка — до 80 А общая (20 А на контакт).
• Сопротивление изоляции — не менее 5000 МОм.
• Количество циклов сочленения-расчленения — до 500.
• Минимальная наработка — 1000 часов.
• Срок хранения — 15 лет.

Электрическая прочность и низкое переходное сопротивление контактов обеспечивают надёжную передачу сигналов и питающих напряжений в пределах заявленных режимов. Конструктив розетки с прямым патрубком упрощает монтаж на приборные панели и корпуса аппаратуры.

Устойчивость к внешним воздействиям

Изделие рассчитано на эксплуатацию в условиях повышенных механических нагрузок и разреженной атмосферы. Корпус выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, одиночные механические удары с ускорением до 5000 метров в секунду за секунду и многократные удары до 350 метров в секунду за секунду. Допускается работа при пониженном давлении вплоть до 1,3 на 10 в минус четвёртой степени Па.

Расшифровка обозначения

Маркировка ШР32ПК8ЭГ2 читается следующим образом: ШР — тип соединителя; 32 — размер корпуса; ПК — приборная часть с прямым патрубком; 8 — число контактов; Э — обозначение покрытия; Г2 — модификация. Такая структура обозначения позволяет точно идентифицировать исполнение изделия при подборе ответной части и проектировании узлов.

Монтаж и совместимость

Приборная розетка ориентирована на установку в корпуса радиоэлектронной аппаратуры с фиксацией через штатные крепёжные элементы корпуса. Прямой патрубок обеспечивает удобный ввод кабеля со стороны монтажа. Соединитель совместим с ответными частями серии ШР соответствующего типоразмера и количества контактов, что позволяет формировать разъёмные пары под конкретные схемотехнические задачи без изменения конструкции аппаратуры.
