Назначение и область применения

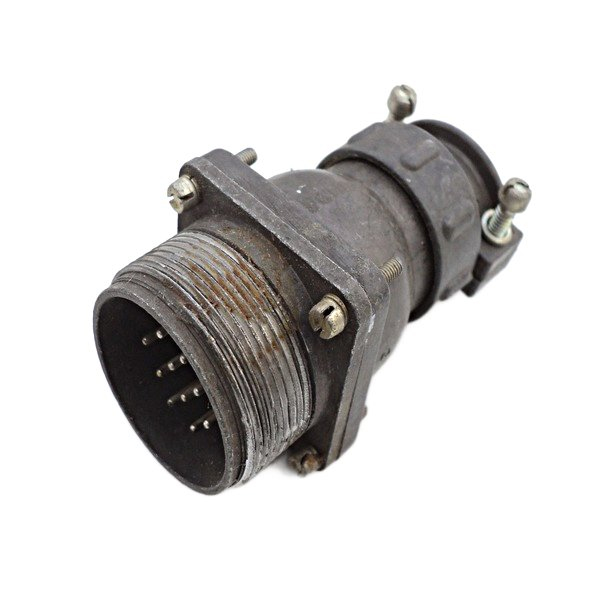

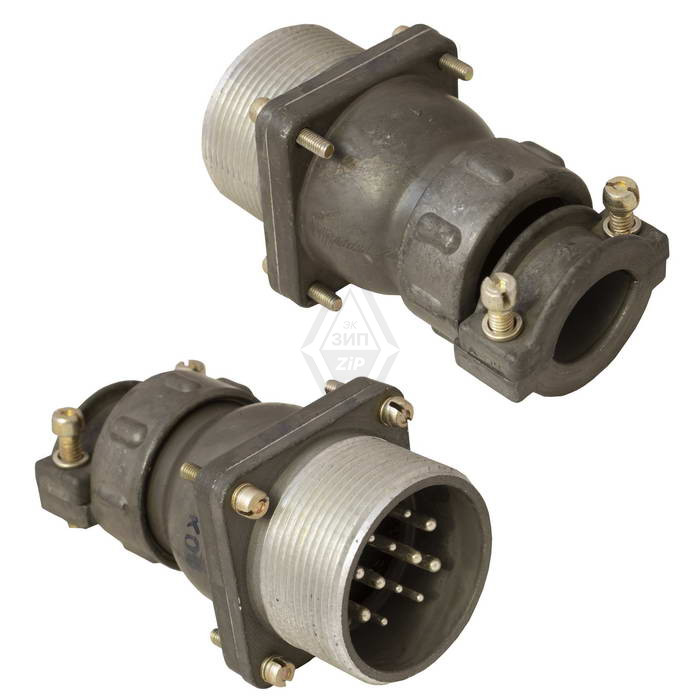

ШР32ПК4НШ14 представляет собой приборную вилку цилиндрического низкочастотного соединителя общего назначения. Изделие разработано для применения в составе радиоэлектронной и радиотехнической аппаратуры, электротехнических устройств, контрольно-измерительных приборов и промышленного оборудования. Конструкция обеспечивает стабильное электрическое соединение в условиях как внутренней установки, так и наружного размещения при условии защиты от прямого воздействия пыли и влаги.

Соединитель применяется для коммутации силовых и сигнальных цепей постоянного тока в аппаратуре, требующей высокой надёжности контактных соединений. Наличие контактов двух диаметров позволяет использовать вилку в схемах с различными токовыми нагрузками, что расширяет сферу её применения в блоках питания, распределительных устройствах и измерительных стендах.

Технические характеристики

Изделие оснащено контактами двух типоразмеров: диаметром 2,5 мм и 5,5 мм. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Рабочий ток на контактах диаметром 2,5 мм составляет 25 А, на контактах диаметром 5,5 мм — 100 А. Максимальное рабочее напряжение постоянного тока достигает 850 В.

• Сопротивление контактов диаметром 2,5 мм — 1 мОм
• Сопротивление контактов диаметром 5,5 мм — 0,3 мОм
• Сопротивление изоляции — не менее 5000 МОм в нормальных условиях
• Диаметры контактов — 2,5 мм и 5,5 мм, покрытие серебро
• Максимальное напряжение постоянного тока — до 850 В

Климатическое исполнение соответствует категории УХЛ, что подтверждает пригодность изделия для работы в умеренном и холодном климате. Количество гарантированных соединений-расчленений составляет 500 циклов, а минимальная наработка — не менее 1000 часов.

Условия эксплуатации и стойкость к внешним воздействиям

Вилка сохраняет работоспособность в широком диапазоне температур окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па, что позволяет использовать его в аппаратуре, эксплуатируемой на значительных высотах или в условиях разреженной атмосферы.

Конструкция рассчитана на воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Механическая прочность подтверждена стойкостью к одиночным ударам с ускорением 5000 метров в секунду за секунду и многократным ударам с ускорением 350 метров в секунду за секунду. Допустимая линейная нагрузка достигает 2000 метров в секунду за секунду.

Рекомендации по монтажу и эксплуатации

При монтаже следует обеспечить надёжную фиксацию ответной части соединителя и исключить механические напряжения на кабельных выводах. При наружной установке необходимо применять защитные кожухи или герметизирующие элементы, предотвращающие попадание пыли и влаги внутрь контактной зоны. Периодическая проверка состояния контактов и изоляции способствует сохранению заявленных электрических параметров в течение всего срока службы.
