Назначение

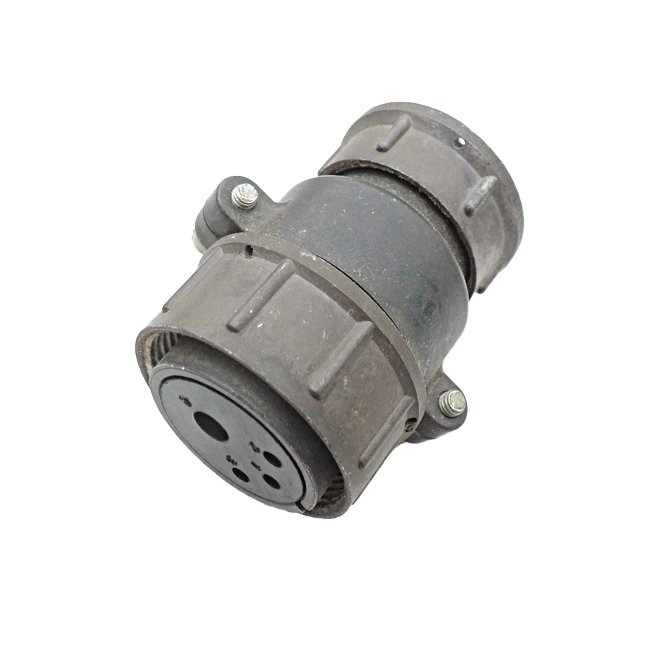

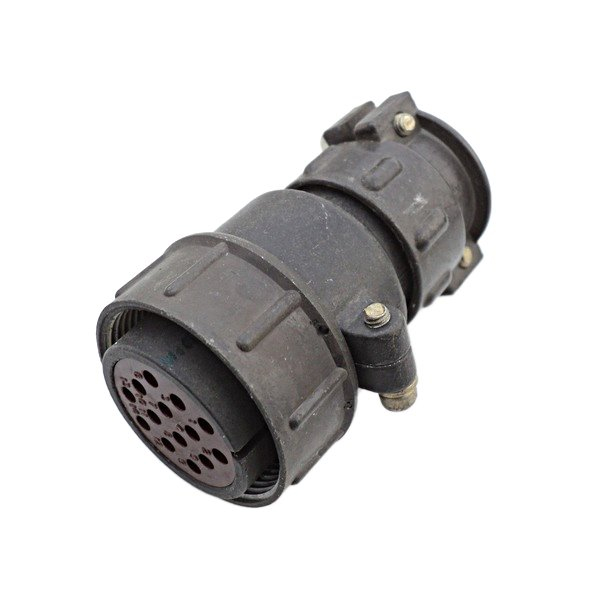

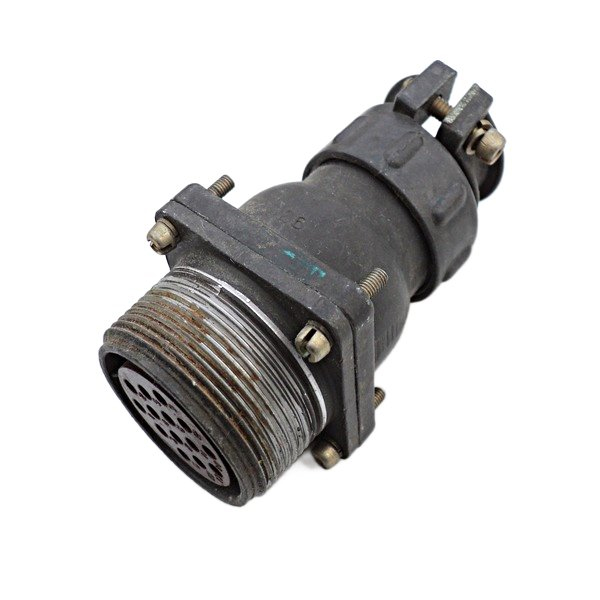

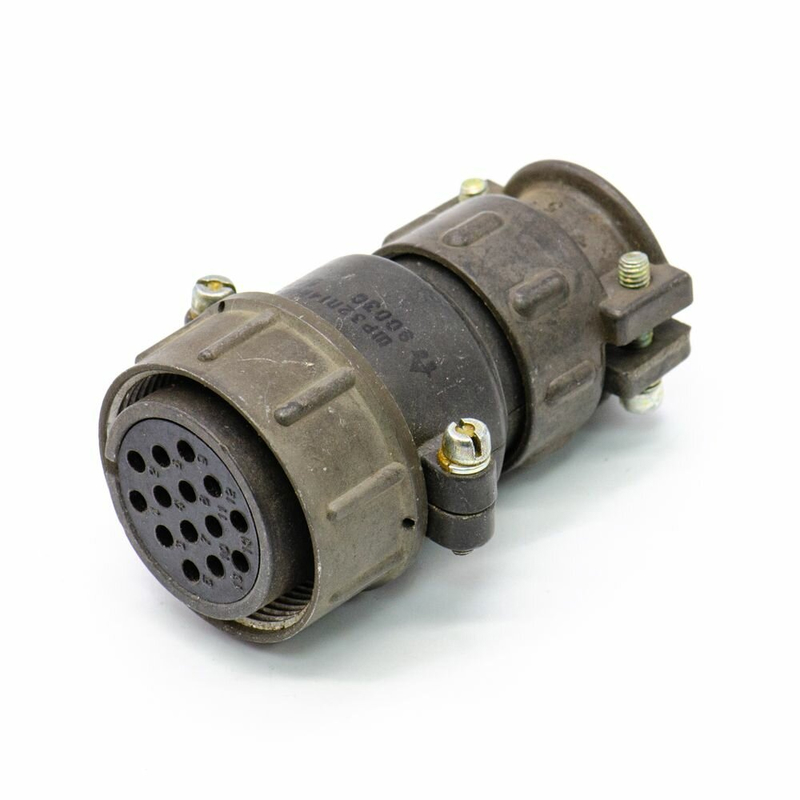

ШР32ПК4НГ14 — это приборная розетка из серии соединителей ШР, выпускавшаяся в том числе в 2015 году. Изделие предназначено для надёжного соединения в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Соединитель обеспечивает стабильный электрический контакт при эксплуатации в составе стационарного и подвижного оборудования, где требуется разъёмное соединение с высокой механической прочностью и устойчивостью к внешним воздействиям.

Розетка рассчитана на применение во внутренних и наружных установках при условии защиты от пыли и влаги. Климатическое исполнение УХЛ позволяет использовать соединитель в условиях умеренного и холодного климата. Монтаж выполняется с неэкранированным кабелем или проводами в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Конструкция и технические особенности

Соединитель имеет приборную часть с прямым патрубком, обозначаемую индексом ПК. Конструкция предусматривает четыре контакта в комбинации 14, которая типично включает один контакт диаметром 2,5 мм и один контакт диаметром 5,5 мм. Такая комбинация обеспечивает разделение силовых и сигнальных цепей внутри одного корпуса.

Розетка выполнена в варианте НГ и оснащена резьбовым соединением, гарантирующим плотное и надёжное сочленение с ответной частью. Одношпоночная поляризация исключает неправильное подключение и защищает контакты от повреждения при сборке. Благодаря резьбовой фиксации соединение сохраняет стабильность при вибрационных и ударных нагрузках.

К основным подтверждённым характеристикам относятся:

• Общая токовая нагрузка — до 175 А: контакт диаметром 2,5 мм рассчитан на ток до 25 А, контакт диаметром 5,5 мм — до 100 А.
• Рабочая температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Устойчивость к вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Стойкость к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам до 350 метров на секунду в квадрате.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.
• Сохраняемость — 15 лет.

Применение

ШР32ПК4НГ14 применяется в радиоэлектронной аппаратуре, радиотехнических системах и промышленном оборудовании, где требуется разъёмное соединение повышенной надёжности. Изделие подходит для коммутации силовых и управляющих цепей, работающих в широком диапазоне температур и при значительных механических нагрузках.

Соединитель устанавливается на приборные панели, корпуса блоков и распределительные устройства. Благодаря резьбовой фиксации и поляризации розетка может применяться в условиях, где обычные соединители теряют надёжность из-за вибрации или случайных смещений. Конструкция с прямым патрубком упрощает монтаж кабеля и обеспечивает удобный доступ при обслуживании.

Условия эксплуатации

Изделие предназначено для применения в климатическом исполнении УХЛ. При использовании в наружных установках требуется дополнительная защита от прямого воздействия пыли и влаги. Рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать соединитель как в отапливаемых помещениях, так и в неотапливаемых боксах, на подвижных платформах и в аппаратуре, размещаемой вне помещений.

Допустимая суммарная токовая нагрузка составляет 175 А, что позволяет использовать розетку в цепях питания и коммутации с высокими токами. Частотный предел 3 МГц расширяет область применения на цепи переменного тока, включая импульсные и высокочастотные режимы в пределах заявленных параметров.
