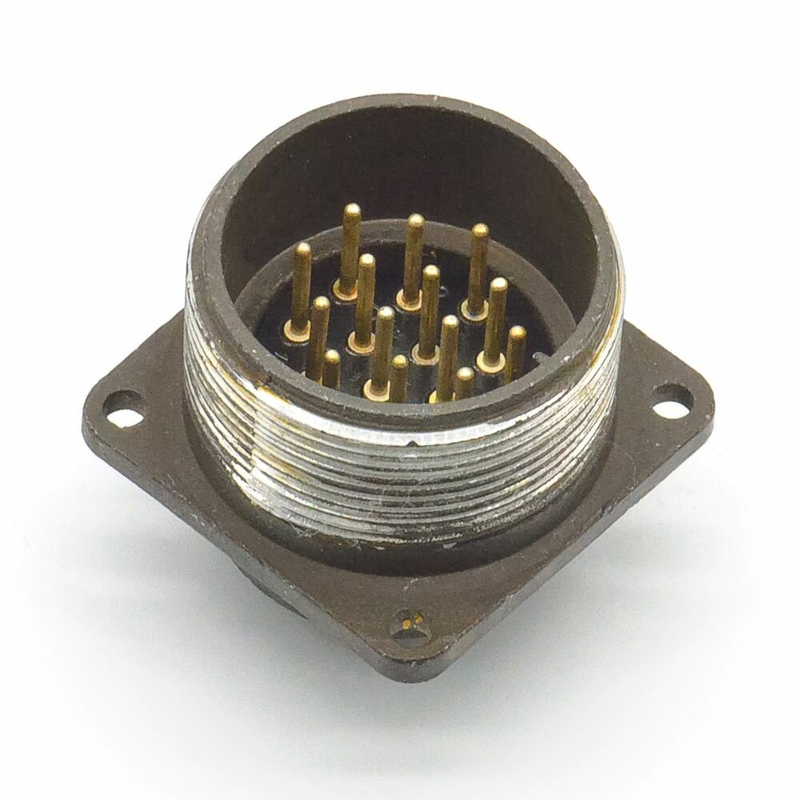

ШР32ПК4ЭШ14 ВИЛКИ 2015г

Цена:

2250 ₽

В наличии: 86 шт.

Технические характеристики

ШР32ПК4ЭШ14 — это блочная приборная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется во внутренних и наружных условиях (при защите от пыли и влаги) в климатическом исполнении УХЛ.

Обозначение расшифровывается так: ШР — тип соединителя, 32 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 4 — количество контактов, Э — гайка патрубка для экранированного кабеля, Ш — вилка, 14 — комбинация контактов (3 шт. Ø2,5 мм + 1 шт. Ø5,5 мм), без буквы в конце — покрытие контактов серебром.

Количество контактов: 4 (три диаметром 2,5 мм, один — 5,5 мм).
Максимальная токовая нагрузка: до 25–35 А на контакт Ø2,5 мм, до 100 А на Ø5,5 мм; общая — до 175 А.
Рабочая частота: до 3 МГц, амплитудное напряжение цепи — до 850 В.
Сопротивление контакта: не более 1 мОм (Ø2,5 мм) и 0,3 мОм (Ø5,5 мм); изоляции — не менее 5000 МОм.

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные), работает при температурах от -60°C до +60°C и пониженном давлении до 1,3×10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500.

Описание

Назначение и область применения

ШР32ПК4ЭШ14 — блочная приборная вилка цилиндрического низкочастотного соединителя серии ШР, предназначенная для создания надёжного разъёмного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на применение в цепях постоянного и переменного тока низкой частоты, где требуется частая коммутация и высокая механическая устойчивость соединения.

Соединитель допускается эксплуатировать как во внутренних, так и в наружных условиях при обеспечении защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для работы в умеренном и холодном климате, включая размещение в неотапливаемых помещениях и под навесом.

Конструктивные особенности

Обозначение ШР32ПК4ЭШ14 содержит полную информацию о конструктивном исполнении вилки. Корпус условного размера 32 обеспечивает совместимость с ответными частями серии ШР32. Приборная часть с прямым патрубком (ПК) предназначена для монтажа на панель или корпус оборудования. Гайка патрубка (Э) рассчитана на установку экранированного кабеля, что позволяет эффективно подавлять электромагнитные помехи.

Буква Ш в конце обозначения указывает на вилочную часть соединителя. Комбинация контактов 14 включает четыре штыревых контакта:

три контакта диаметром 2,5 мм;
один контакт диаметром 5,5 мм.

Отсутствие дополнительной буквы в конце маркировки означает серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров при длительной эксплуатации.

Электрические характеристики

Вилка рассчитана на значительные токовые нагрузки. Контакты диаметром 2,5 мм выдерживают ток до 25–35 А каждый, контакт диаметром 5,5 мм — до 100 А. Суммарная допустимая нагрузка достигает 175 А при соответствующем распределении по цепям.

Рабочая частота соединителя составляет до 3 МГц, амплитудное напряжение цепи — до 850 В. Сопротивление электрического контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контакта диаметром 5,5 мм. Сопротивление изоляции — не менее 5000 МОм, что гарантирует надёжное разделение цепей и отсутствие утечек.

Механическая прочность и условия эксплуатации

Соединитель сохраняет работоспособность при жёстких механических воздействиях. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², одиночные механические удары с ускорением до 5000 м/с² и многократные удары до 350 м/с². Температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C. Допускается работа при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Минимальная наработка составляет 1000 часов. Ресурс по числу соединений-расчленений — 500 циклов, что подтверждает пригодность вилки для многократных коммутаций в составе промышленного и измерительного оборудования.

Монтаж

Блочная конструкция вилки ШР32ПК4ЭШ14 предусматривает установку на панель или корпус прибора. Прямой патрубок с гайкой под экранированный кабель упрощает подключение и обеспечивает надёжную фиксацию кабельной сборки. Артикул изделия — 51512. Год выпуска — 2015.
