Назначение изделия

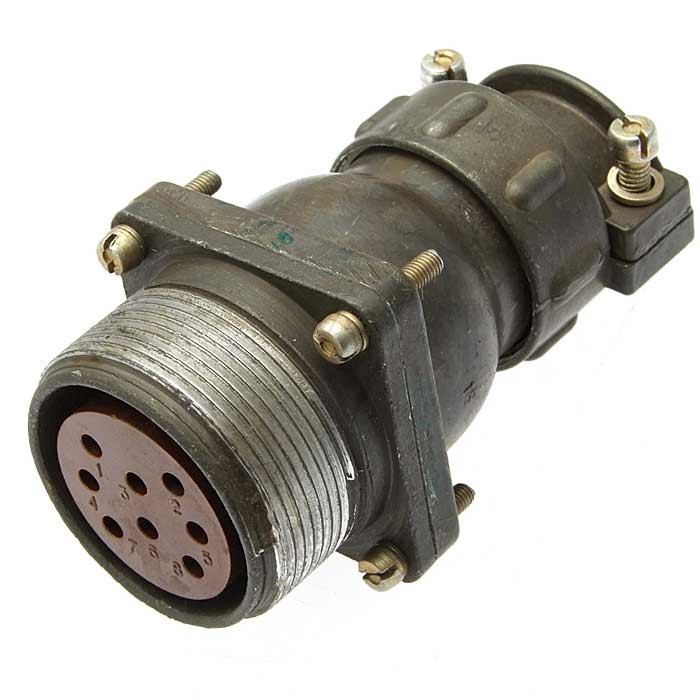

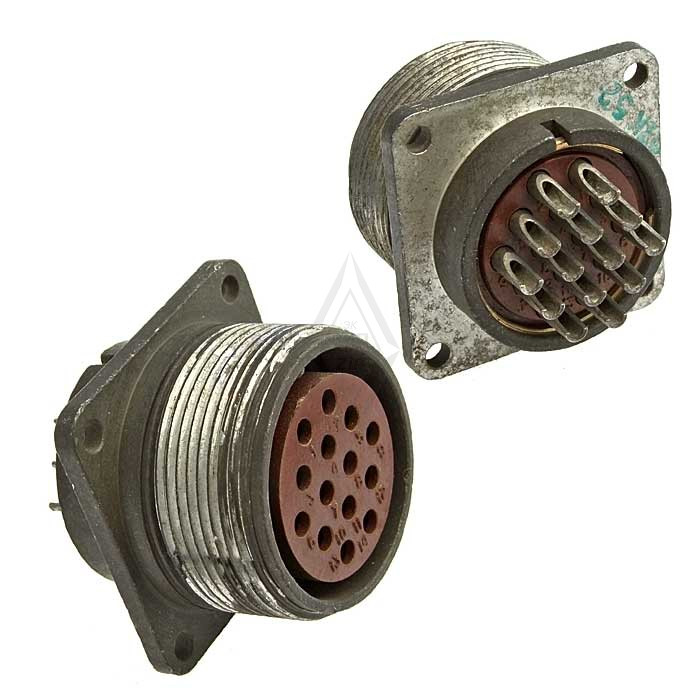

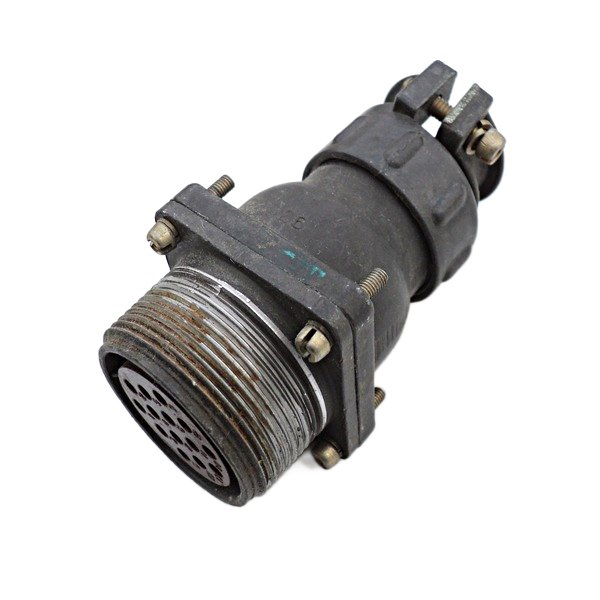

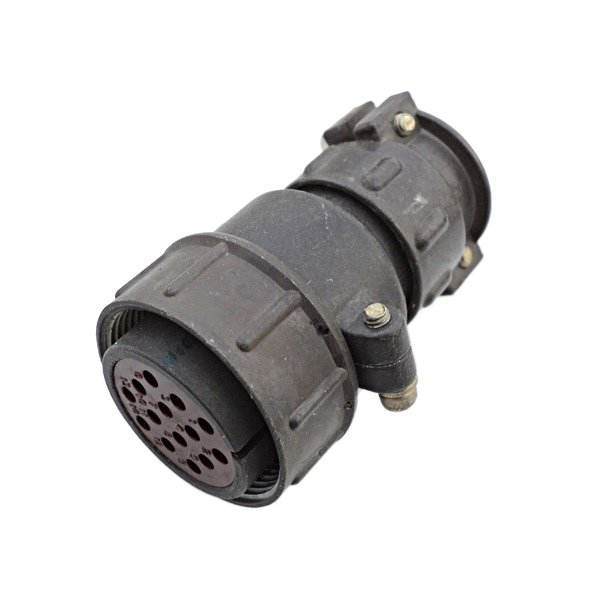

Приборная розетка ШР32ПК4ЭГ14 с прямым патрубком относится к серии электрических соединителей ШР32 и предназначена для применения в радиоэлектронной и радиотехнической аппаратуре в качестве разъёма общего назначения. Изделие обеспечивает надёжное соединение и разъединение электрических цепей в электро- и радиоаппаратуре, в том числе при работе с экранированными кабелями.

Конструкция розетки предусматривает эксплуатацию как во внутренних, так и в наружных условиях при условии защиты от пыли и влаги. Климатическое исполнение УХЛ подтверждает пригодность изделия для умеренного и холодного климата, что расширяет область его применения на различные регионы и типы оборудования.

Технические характеристики

Розетка ШР32ПК4ЭГ14 оснащена четырьмя контактами. Три контакта имеют диаметр 2,5 мм, один контакт — диаметр 5,5 мм. Такое сочетание позволяет распределять нагрузку с учётом назначения каждой линии.

Электрические параметры изделия:

• рабочий ток на контактах диаметром 2,5 мм — 25 А на каждый контакт;
• рабочий ток на контакте диаметром 5,5 мм — 100 А;
• общая токовая нагрузка — до 175 А;
• максимальное напряжение постоянного тока — 850 В;
• сопротивление изоляции — не менее 5000 МОм.

По механическим и климатическим показателям розетка рассчитана на эксплуатацию при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактных элементов до плюс 110 градусов Цельсия. Ресурс изделия составляет не менее 500 циклов соединения и разъединения, минимальная наработка — 1000 часов.

Устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате. Изделие также выдерживает одиночные ударные воздействия с ускорением до 5000 метров в секунду в квадрате.

Дополнительно подтверждена устойчивость розетки к работе в условиях пониженного атмосферного давления, что позволяет использовать её в составе аппаратуры, эксплуатируемой на высоте или в разрежённой атмосфере.

Применение в аппаратуре

Благодаря совокупности электрических и механических характеристик розетка ШР32ПК4ЭГ14 подходит для установки в приборные панели, блоки питания, распределительные устройства и другие узлы радиоэлектронной аппаратуры. Наличие прямого патрубка упрощает монтаж кабельной части и обеспечивает удобное подключение экранированных проводников.

Изделие может применяться в составе стационарного и подвижного оборудования, работающего в жёстких условиях эксплуатации — при значительных перепадах температур, вибрациях и ударных нагрузках. Артикул изделия — 51511, год выпуска конструкторской документации — 2015.
