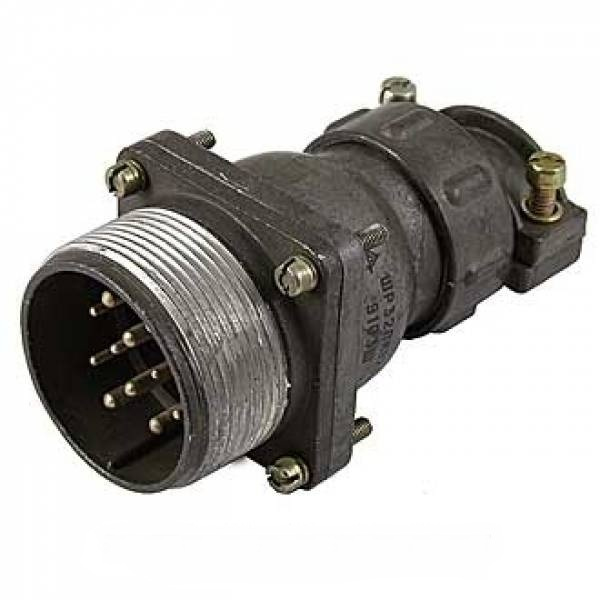

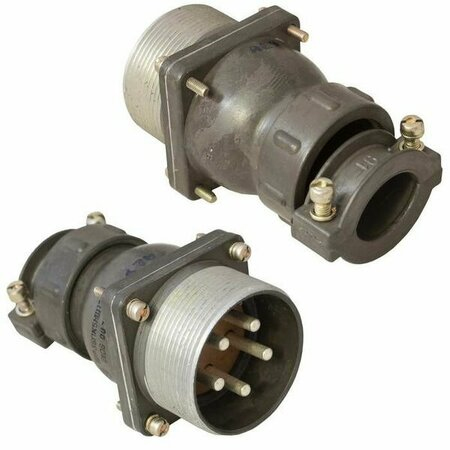

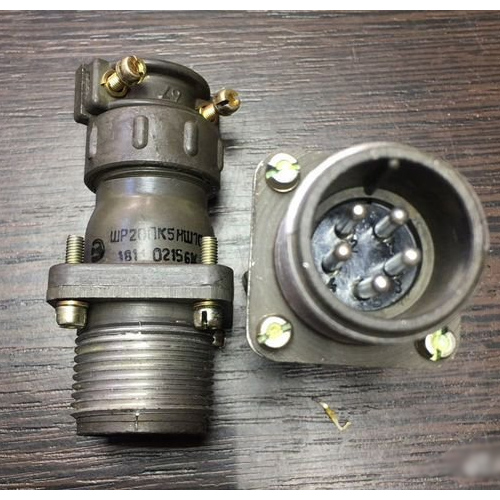

ШР32ПК1НШ5 ВИЛКИ 2015г

Цена:

2900 ₽

В наличии: 84 шт.

Технические характеристики

ШР32ПК1НШ5 представляет собой вилку низкочастотного цилиндрического соединителя серии ШР, предназначенную для надежного электрического соединения в различных приборах и системах.

Это приборная вилка с прямым патрубком (ПК), неэкранированная (НШ), в нормальных габаритах, с одним контактом диаметром 9 мм и сочетанием "5 ".

ШР — тип соединителя.
32 — условный размер корпуса.
ПК1 — конструктивное исполнение с прямым патрубком для приборной части.
НШ — для неэкранированного кабеля.
5 — тип сочетания контактов.

Рабочий ток достигает 200 А, максимальное напряжение постоянного тока — до 850 В.
Соединитель выдерживает синусоидальную вибрацию с ускорением 300 м/с² (1–5000 Гц), механический удар до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также линейную нагрузку 2000 м/с².
Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Работает при температурах от -60°C до +110°C (с учетом перегрева контактов), в пониженном давлении до 1,3·10⁻⁴ Па.
Предназначен для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный и холодный климат), с защитой от пыли и влаги потребителем.

Используется в электро-, радио- и контрольно-измерительных приборах для цепей постоянного и переменного тока до 3 МГц.
Хвостовики контактов подходят для проводов сечением до 50 мм².

Описание

Назначение и область применения

Вилка ШР32ПК1НШ5 представляет собой кабельную часть низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для разъемного электрического соединения цепей постоянного и переменного тока в электронной, радиотехнической и контрольно-измерительной аппаратуре. Соединитель рассчитан на коммутацию цепей с частотой сигнала до 3 МГц.

Конструкция вилки обеспечивает надежный электрический контакт в условиях стационарного и подвижного размещения оборудования. Изделие применяется при внутреннем и наружном монтаже в климатическом исполнении УХЛ, что соответствует эксплуатации в умеренном и холодном климате. Вилка подходит для построения разъемных соединений в измерительных стендах, промышленных установках, блоках питания и радиоэлектронных комплексах.

Технические особенности конструкции

Соединитель выполнен по схеме приборной вилки с прямым патрубком. Корпус имеет условный размер 32, неэкранированное исполнение обозначено индексом НШ, а сочетание контактов соответствует типу 5. В составе вилки имеется один контакт диаметром 9 мм. Хвостовики контактов рассчитаны на подключение проводов сечением до 50 мм².

Основные электрические параметры изделия:

рабочий ток достигает 200 А;
максимальное напряжение постоянного тока — до 850 В;
частотный диапазон коммутируемых сигналов — до 3 МГц.

Благодаря увеличенному диаметру контакта и усиленной конструкции корпуса вилка выдерживает значительные токовые нагрузки и может применяться в силовых цепях аппаратуры.

Устойчивость к внешним воздействиям

Вилка сохраняет работоспособность в широком диапазоне внешних факторов. Изделие рассчитано на эксплуатацию при температурах окружающей среды от минус 60 °C до плюс 110 °C с учетом перегрева контактов. Допустимая работа при пониженном атмосферном давлении составляет до 1,3 на 10 в минус четвертой степени Па.

Соединитель выдерживает синусоидальную вибрацию с ускорением 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц. Механическая прочность подтверждена стойкостью к одиночным ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам до 350 метров на секунду в квадрате. Линейная нагрузка, которую выдерживает конструкция, достигает 2000 метров на секунду в квадрате.

Надежность и ресурс

Конструкция вилки обеспечивает длительный срок службы в составе аппаратуры:

количество сочленений и расчленений — 500 циклов;
минимальная наработка — 1000 часов;
срок сохраняемости — 15 лет.

Защита от пыли и влаги обеспечивается потребителем при монтаже, что позволяет адаптировать соединитель под конкретные условия эксплуатации без изменения базовой конструкции.

Монтаж и совместимость

Вилка ШР32ПК1НШ5 предназначена для ответной стыковки с розеткой соответствующего типоразмера серии ШР32. Прямой патрубок корпуса упрощает ввод кабеля и фиксацию проводников при монтаже. Изделие рассчитано на многократное сочленение и расчленение без потери качества контакта.

Хвостовики контактов допускают пайку или обжим проводов сечением до 50 мм², что обеспечивает совместимость с силовыми линиями средней мощности. Неэкранированное исполнение НШ предполагает использование с кабелем без экранирующей оплетки.
