Назначение и область применения

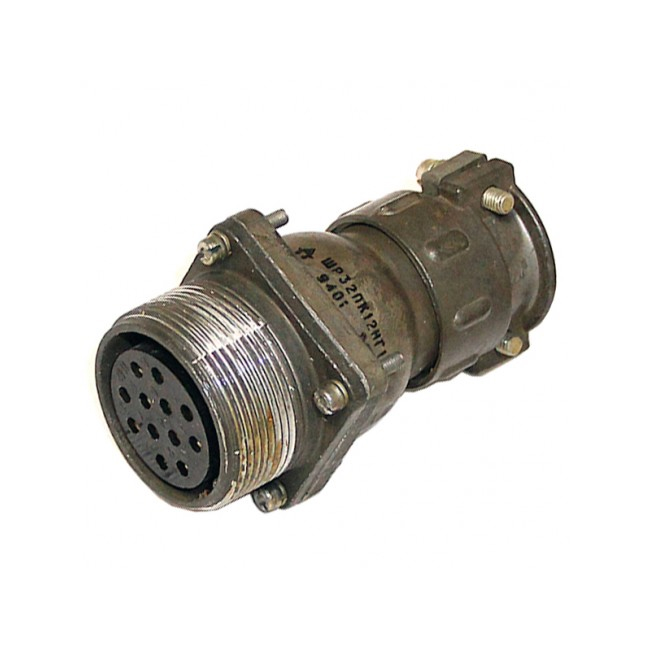

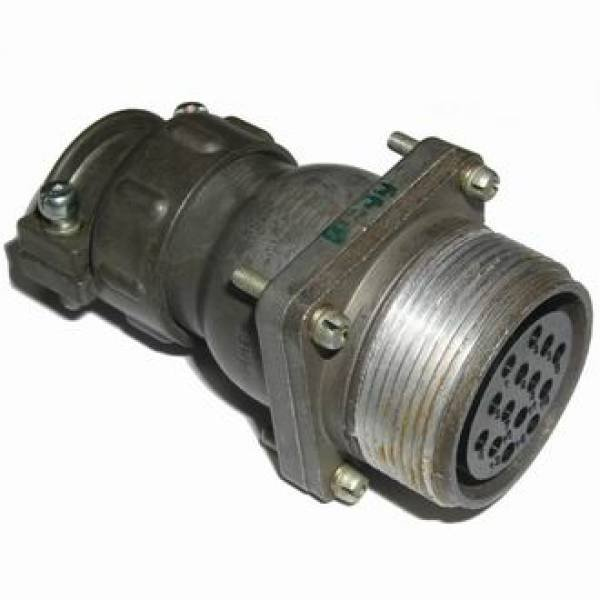

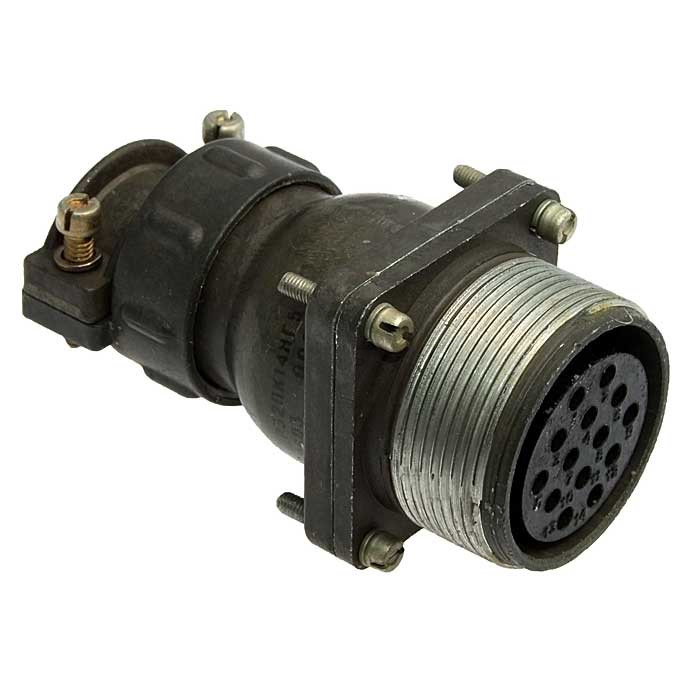

ШР32ПК1НГ5 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 32 и прямым патрубком для неэкранированного кабеля. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения в электрических цепях постоянного и переменного тока.

Розетка рассчитана на эксплуатацию как внутри помещений, так и снаружи, при условии обеспечения потребителем защиты от пыли и влаги. Климатическое исполнение — УХЛ или В, что подтверждает возможность работы в широком диапазоне внешних условий и температурных режимов.

Технические характеристики

Соединитель ШР32ПК1НГ5 обладает следующими подтверждёнными электрическими и механическими параметрами:

• Количество контактов: 1 шт, диаметр контакта 9 мм.
• Рабочий ток: до 200 А.
• Максимальное напряжение: до 850 В постоянного тока или до 200 В переменного тока.
• Сопротивление контактов: не более 0,15 мОм, покрытие контактов — серебро.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество сочленений-расчленений: 500 циклов.
• Наработка на отказ: минимум 1000 часов.
• Срок хранения: 15 лет.
• Диапазон рабочих температур: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия.
• Устойчивость к вибрации: в диапазоне частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Устойчивость к ударным нагрузкам: до 5000 метров на секунду в квадрате.

Приведённые значения подтверждены данными производителя и отражают рабочие возможности розетки в составе электротехнических и радиоэлектронных систем.

Конструктивные особенности и совместимость

Розетка относится к цилиндрическим соединителям серии ШР с условным размером корпуса 32. Исполнение с прямым патрубком позволяет подключать неэкранированный кабель, что упрощает монтаж в аппаратуре с ограниченным пространством. Одноконтактная схема с контактом диаметром 9 мм рассчитана на передачу значительных токовых нагрузок — до 200 А.

Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, а высокая механическая износостойкость в 500 циклов сочленений-расчленений делает соединитель пригодным для многократного обслуживания и замены блоков. Изделие совместимо с ответными частями серии ШР соответствующего типоразмера и применяется там, где требуется надёжное разъёмное соединение с высокой токовой пропускной способностью.

Условия эксплуатации и хранения

Рабочий интервал температур от минус 60 до плюс 60 градусов Цельсия позволяет использовать розетку в умеренно холодном и умеренно тёплом климате, включая неотапливаемые помещения и наружные установки при наличии защиты от осадков. Изделие рассчитано на длительное хранение до 15 лет без потери заявленных характеристик.

Минимальная наработка в 1000 часов подтверждает пригодность соединителя для продолжительной работы в составе радиоэлектронной аппаратуры. При монтаже следует обеспечить защиту от пыли и влаги, если эксплуатация предполагается вне герметичных корпусов. Год выпуска партии — 2015, артикул производителя — 51505.
