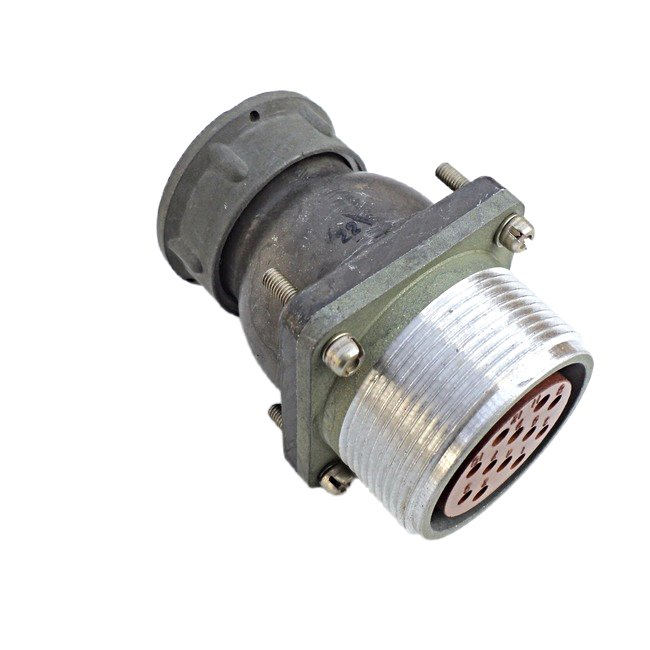

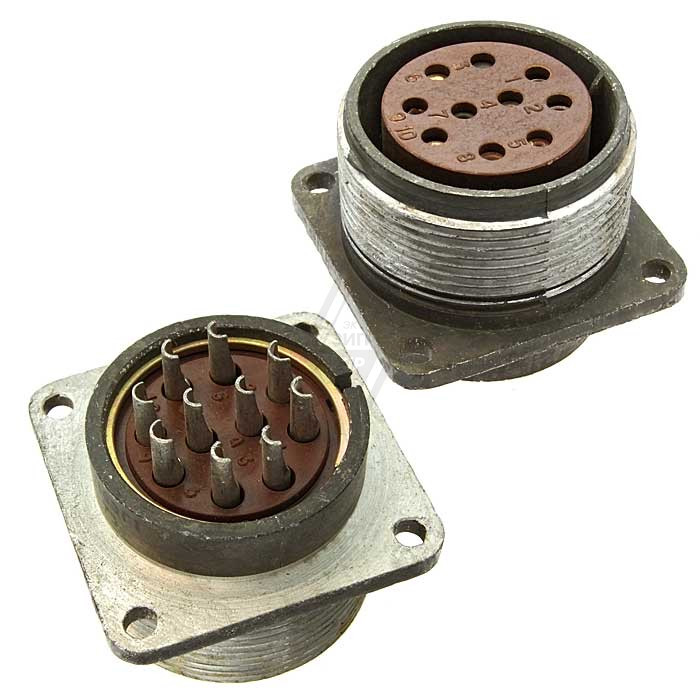

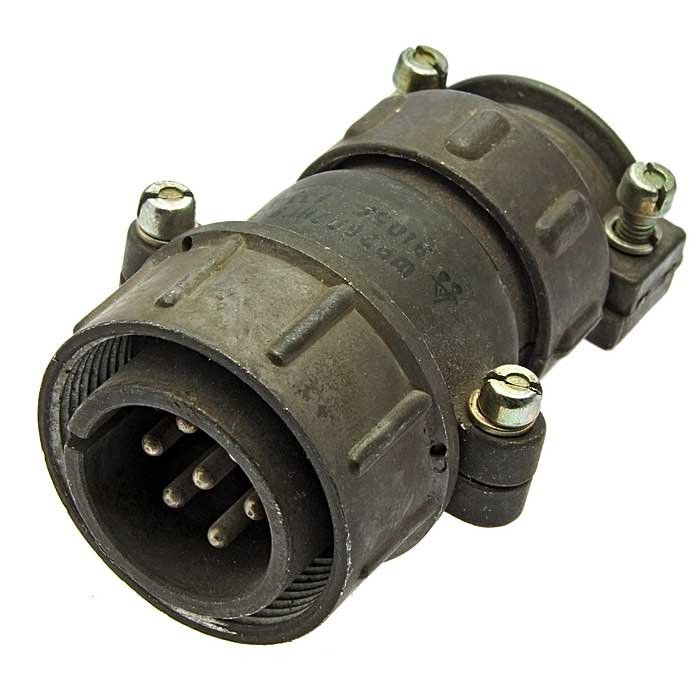

ШР32ПК1ЭГ5 РОЗЕТКИ 2015г

Цена:

2600 ₽

В наличии: 43 шт.

Технические характеристики

ШР32ПК1ЭГ5 — это приборная розетка с прямым патрубком, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Применение

розетка применяется во внутренних и наружных установках (при защите от пыли и влаги) в климатическом исполнении УХЛ, в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Характеристики

Рабочий ток составляет 200 А, максимальное напряжение — до 850 В (амплитудное значение). Количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.
Диапазон рабочих температур — от -60°C до +60°C, устойчивость к вибрации (1–5000 Гц, ускорение 300 м/с?), ударам (до 5000 м/с? одиночный) и линейным нагрузкам (2000 м/с?).
Сопротивление изоляции — не менее 5000 МОм, хвостовики контактов подходят для проводов сечением до 50 мм?. ?

Описание

Назначение

ШР32ПК1ЭГ5 — это приборная розетка с прямым патрубком, разработанная для применения в радиоэлектронной и радиотехнической аппаратуре. Устройство относится к категории соединителей общего назначения и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц.

Розетка рассчитана на эксплуатацию в составе внутренних и наружных установок. При использовании вне помещений требуется обеспечить дополнительную защиту от пыли и влаги. Климатическое исполнение УХЛ позволяет применять соединитель в условиях умеренного и холодного климата, включая регионы с суровыми зимними температурами.

Подтверждённые особенности

Изделие обладает рядом характеристик, подтверждённых производителем:

рабочий ток — 200 А;
максимальное напряжение — до 850 В (амплитудное значение);
количество сочленений-расчленений — 500 циклов;
минимальная наработка — 1000 часов;
срок сохраняемости — 15 лет;
диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия;
сопротивление изоляции — не менее 5000 МОм;
хвостовики контактов рассчитаны на провода сечением до 50 квадратных миллиметров.

Устойчивость к внешним воздействиям

Конструкция розетки обеспечивает надёжную работу при механических нагрузках. Изделие сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, одиночных ударов с ускорением до 5000 метров на секунду в квадрате и линейных нагрузок с ускорением 2000 метров на секунду в квадрате.

Применение

ШР32ПК1ЭГ5 используется в качестве силового и сигнального разъёма в радиоэлектронной аппаратуре, испытательных стендах, промышленных установках и энергетическом оборудовании. Благодаря высокому рабочему току и широкому температурному диапазону розетка подходит для ответственных соединений, где требуется стабильный электрический контакт.

Прямой патрубок упрощает монтаж и подключение кабеля, а конструкция хвостовиков контактов допускает присоединение проводов значительного сечения, что расширяет сферу применения изделия в силовых цепях. Соединитель совместим с ответными частями серии ШР32, что обеспечивает взаимозаменяемость внутри данного семейства разъёмов.
