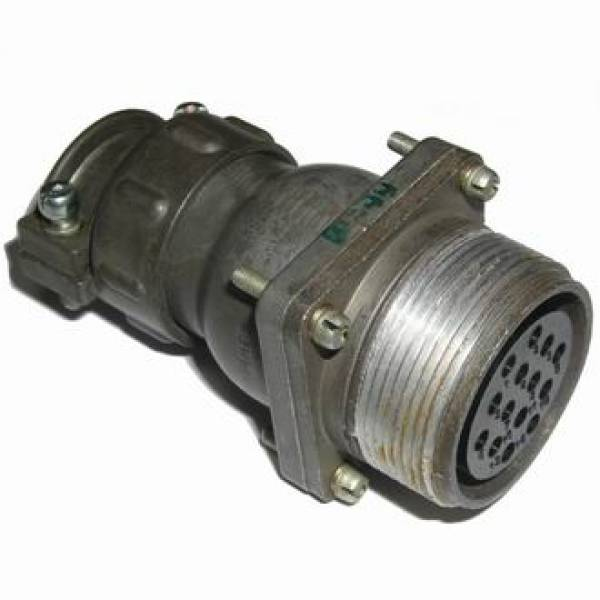

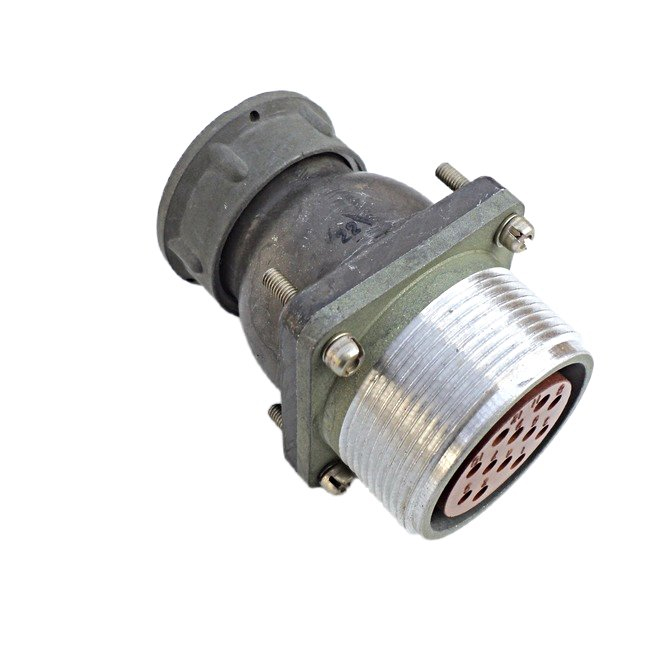

ШР32ПК1ЭГ «5»

Цена:

1900 ₽

Технические характеристики

ШР32ПК1ЭГ

ШР32ПК1ЭГ — это низкочастотный цилиндрический электрический разъём (розетка приборная) общего назначения, предназначенный для подключения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный).
32 — условный размер корпуса.
ПК — конструктивное исполнение приборной части с прямым патрубком (П — без патрубка, СК — с угловым).
1 — количество контактов (1 контакт).
Э — экранированный кабель.
Г — нормальные габариты.

Технические характеристики

Разъём работает в цепях постоянного и переменного тока частотой до 3 МГц. Сечение подсоединяемого провода — до 1,93–3 мм², сопротивление контакта — не более 0,0025–0,001 Ом, сопротивление изоляции — не менее 5000 МОм.

Он выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), механические удары (до 5000 м/с² одиночные, 350 м/с² многократные) и линейное ускорение до 2000 м/с². Температурный диапазон — от -60°C до +60°C (с перегревом контактов до +110°C), срок сохраняемости — 15 лет, наработка — минимум 1000 часов.

Описание

ШР32ПК1ЭГ5

ШР32ПК1ЭГ5: приборная розетка для мощных электрических цепей

ШР32ПК1ЭГ5 — низкочастотный цилиндрический штепсельный соединитель серии ШР, выполненный в виде приборной розетки с прямым патрубком и кожухом для экранированного кабеля. Модель рассчитана на передачу значительного тока через один силовой контакт и применяется в промышленной, энергетической, измерительной и специальной радиоэлектронной аппаратуре.

Назначение разъёма ШР32ПК1ЭГ5

Разъём ШР32ПК1ЭГ5 предназначен для разъёмного подключения электрических цепей постоянного и переменного тока частотой до 3 МГц. Конструкция обеспечивает механически прочное резьбовое сочленение с ответной частью, что особенно важно для оборудования, подверженного вибрациям, ударам и регулярному техническому обслуживанию.

Приборное исполнение означает, что розетка устанавливается на корпус, панель или стенку электрооборудования. Прямой патрубок обеспечивает прямолинейный вывод кабеля, а исполнение ЭГ предусматривает применение экранированного кабеля, что помогает организовать корректное присоединение экрана в системах с повышенными требованиями к электромагнитной совместимости.

Основные характеристики

Параметр	Значение
Тип изделия	Розетка приборная, цилиндрический соединитель ШР
Исполнение	С прямым патрубком, для экранированного кабеля
Количество контактов	1
Диаметр силового контакта	9 мм
Номинальная токовая нагрузка	До 200 А
Напряжение цепи	До 850 В амплитудного значения
Сопротивление контакта	Не более 0,15 мОм
Сопротивление изоляции	Не менее 5000 МОм в нормальных условиях
Способ сочленения	Резьбовой
Монтаж проводника	Пайка
Допустимое сечение присоединяемого провода	До 50 мм²
Ресурс сочленений и расчленений	До 500 циклов
Минимальная наработка	Не менее 1000 часов
Рабочая температура	От −60 °C до +60 °C

Приведённые параметры характеризуют ШР32ПК1ЭГ5 как силовой одноконтактный разъём для ответственных цепей питания и токовых соединений. Контакт с серебряным покрытием способствует снижению переходного сопротивления и повышению стабильности электрического контакта при большой токовой нагрузке.

Расшифровка маркировки

Маркировка ШР32ПК1ЭГ5 указывает на основные конструктивные признаки изделия:

ШР — штепсельный цилиндрический разъём серии ШР.
32 — условный размер корпуса соединителя.
П — приборное исполнение розетки, предназначенное для монтажа на оборудовании.
К — наличие кожуха.
1 — одноконтактная схема.
Э — вариант для экранированного кабеля.
Г — прямое направление патрубка.
5 — конструктивное исполнение по ключеванию и взаимному положению частей соединителя.

Перед подбором ответной части необходимо проверить не только типоразмер ШР32 и число контактов, но и кодировку, исполнение по экранированию, расположение ключа, тип контактов и способ монтажа. Это позволяет исключить несовместимость элементов при сборке кабельной линии.

Особенности эксплуатации

ШР32ПК1ЭГ5 относится к негерметичным соединителям климатического исполнения УХЛ. Его допускается применять как внутри помещений, так и снаружи, если оборудование защищено от прямого попадания пыли и влаги. Работоспособность сохраняется при воздействии вибрации в диапазоне от 1 до 5000 Гц и при механических нагрузках, характерных для промышленного и транспортного оборудования.

Для надёжной работы соединения рекомендуется соблюдать несколько принципов:

Подбирать проводник сечением, соответствующим реальной токовой нагрузке и допустимому нагреву.
Выполнять пайку с контролем качества смачивания контактного хвостовика и без перегрева изолятора.
Обеспечивать механическую разгрузку кабеля, чтобы нагрузка не передавалась на место пайки.
Контролировать чистоту контактных поверхностей перед сочленением.
Защищать разъём от влаги и загрязнений, поскольку базовое исполнение не является герметичным.
Проверять совпадение кодировки ответной вилки перед монтажом.

Где используется ШР32ПК1ЭГ5

Благодаря одному контакту диаметром 9 мм и допустимому току до 200 А, розетка ШР32ПК1ЭГ5 подходит для силовых и токовых цепей, где требуется разъёмное подключение кабеля к прибору, шкафу, агрегату или испытательному стенду.

Типичные области применения:

силовые вводы и выводы промышленного оборудования;
системы электропитания аппаратуры;
испытательные и измерительные комплексы;
мобильные технические установки;
радиоэлектронное оборудование с экранированными кабельными линиями;
оборудование, работающее в условиях вибрации и перепадов температуры.

ШР32ПК1ЭГ5 сочетает высокую токовую нагрузочную способность, резьбовую фиксацию, приборный монтаж и возможность работы с экранированным кабелем. При правильном подборе ответной части и соблюдении технологии монтажа разъём обеспечивает стабильное разъёмное соединение для мощных электрических цепей.
