Назначение и общее описание

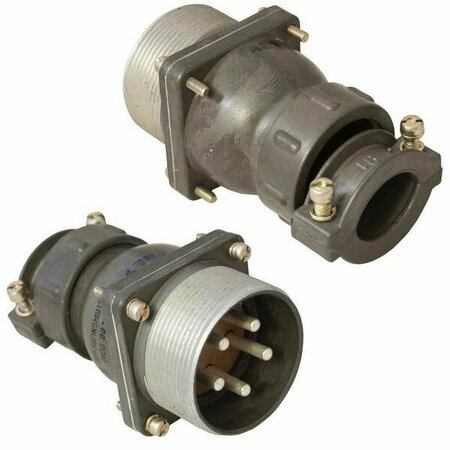

ШР32ПК14НШ5 — низкочастотный цилиндрический разъем типа ШР. Это вилка приборная (блочная) с прямым патрубком. Она предназначена для соединения электрических цепей в радио- и электроаппаратуре. Разъем относится к серии низкочастотных цилиндрических соединителей объемного монтажа с резьбовым соединением. Применяется для соединения и разъединения цепей постоянного и переменного тока.

Артикул: 51502. Категория: ШР32. Год: 2015. Производитель в предоставленных данных не указан.

Модель рассчитана на радио- и электроаппаратуру общего назначения. Допускает частые сочленения и разъединения. Исполнение с индексом «Н» означает применение неэкранированного кабеля, то есть кабеля без экрана.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32ПК14НШ5 содержит несколько смысловых частей. Она описывает тип соединителя, размер корпуса, конструктивное исполнение, число контактов, тип кабеля и вид части соединителя.

• ШР — тип соединителя: низкочастотный цилиндрический разъем.
• 32 — условный размер корпуса.
• ПК — конструктивное исполнение: приборная часть с прямым патрубком.
• 14 — количество контактов.
• Н — предназначен для неэкранированного кабеля; отсутствие «Э» указывает на кабель без экрана.
• Ш — вилка (приборная или блочная часть соединителя).
• 5 — сочетание контактов: 14 контактов диаметром 1,5 мм.

Таким образом, ШР32ПК14НШ5 представляет собой вилку приборного (блочного) исполнения с прямым патрубком. Корпус имеет условный размер 32. Соединение с ответной частью — резьбовое. Монтаж — объемный. Разъем не предназначен для экранированного кабеля.

Основные технические характеристики

Ниже приведены подтвержденные параметры, указанные для данной модели.

• Количество контактов: 14.
• Диаметр контакта: 1,5 мм.
• Сопротивление контакта: не более 2,5 мОм.
• Максимальный рабочий ток на один контакт: до 10 А.
• Максимальное рабочее напряжение (амплитудное значение): до 850 В.
• Частота сигнала: до порядка единиц МГц.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Количество циклов сочленения и разъединения: не менее 500.
• Минимальная наработка: не менее 1000 часов.
• Синусоидальная вибрация: диапазон частот 1–5000 Гц, ускорение до 300 м/с².
• Механические удары: одиночные до 5000 м/с², многократные до 350 м/с².

Применение и условия эксплуатации

Разъем применяется для соединения и разъединения электрических цепей постоянного и переменного тока. Он предназначен для радио- и электроаппаратуры общего назначения. Благодаря резьбовому соединению обеспечивается механическая фиксация сочлененных частей. Конструкция допускает частые сочленения и разъединения.

Модель может использоваться в составе устройств, где требуется подключение неэкранированного кабеля. Применение с экранированным кабелем не предусмотрено маркировкой «Н». Монтаж выполняется объемным способом, предусмотренным для данной серии.

Ключевые особенности

• Низкочастотный цилиндрический соединитель типа ШР.
• Вилка приборная (блочная) с прямым патрубком.
• Резьбовое соединение с ответной частью.
• 14 контактов диаметром 1,5 мм.
• Рабочий ток до 10 А на контакт.
• Рабочее амплитудное напряжение до 850 В.
• Стойкость к вибрации и механическим ударам в указанных пределах.
• Ресурс сочленений не менее 500 циклов.

Указанные характеристики позволяют использовать ШР32ПК14НШ5 в радио- и электроаппаратуре общего назначения, где требуются надежное соединение и разъединение цепей, устойчивость к вибрационным и ударным нагрузкам. При подборе ответной части необходимо учитывать тип разъема, число и диаметр контактов, а также исполнение для неэкранированного кабеля.
