Назначение

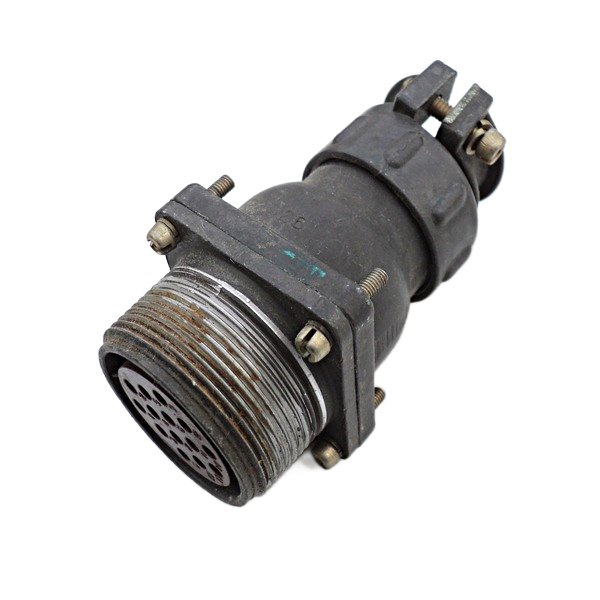

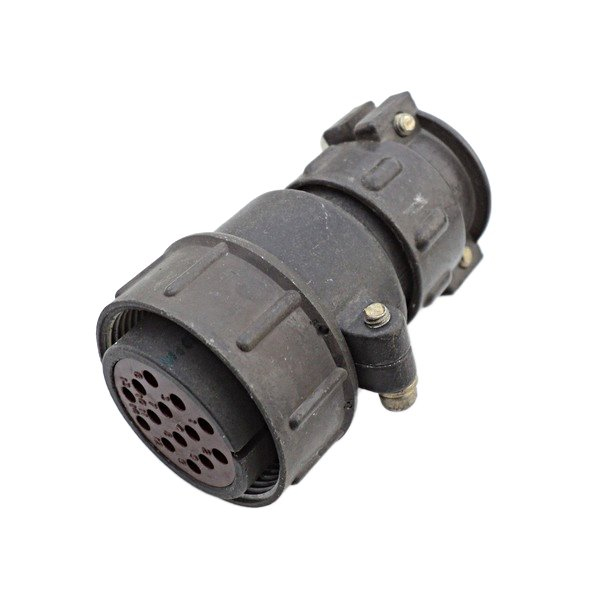

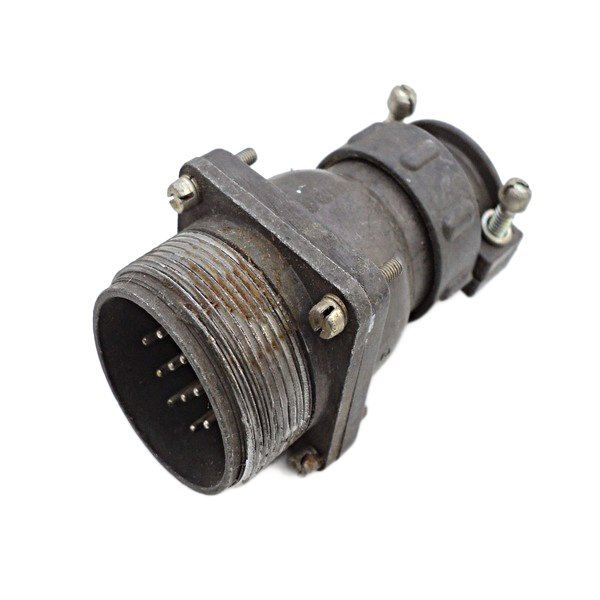

ШР32ПК14НШ «5» — низкочастотный цилиндрический электрический разъём, представляющий собой приборную вилочную часть. Изделие предназначено для электрического соединения в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, как для внутреннего, так и для наружного монтажа с защитой от пыли и влаги.

Конструктивные особенности

Разъём имеет условный размер корпуса 32 и конструктивное исполнение ПК — приборная часть с прямым патрубком. Исполнение НШ означает неэкранированный кабель. Изделие оснащено 14 контактами. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильное подключение. Монтаж объёмный, пайкой. Покрытие контактов — серебро или никель.

Климатическое исполнение — УХЛ. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов допускается нагрев до плюс 110 градусов Цельсия.

Технические характеристики

• Максимальная токовая нагрузка — до 175 ампер.
• Сопротивление изоляции — не менее 5000 мегаом.
• Ресурс сочленений-расчленений — 500 циклов.
• Наработка — минимум 1000 часов.
• Устойчивость к вибрации — в диапазоне от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате (30 g).
• Устойчивость к удару: одиночному — до 5000 метров на секунду в квадрате, многократному — до 350 метров на секунду в квадрате.
• Срок сохраняемости — 15 лет.

Приёмка и применение

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества. Разъём ШР32ПК14НШ «5» применяется для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется надёжное соединение с защитой от внешних воздействий. Резьбовое сочленение и одношпоночная поляризация обеспечивают стабильный контакт и правильность подключения при монтаже и эксплуатации.
