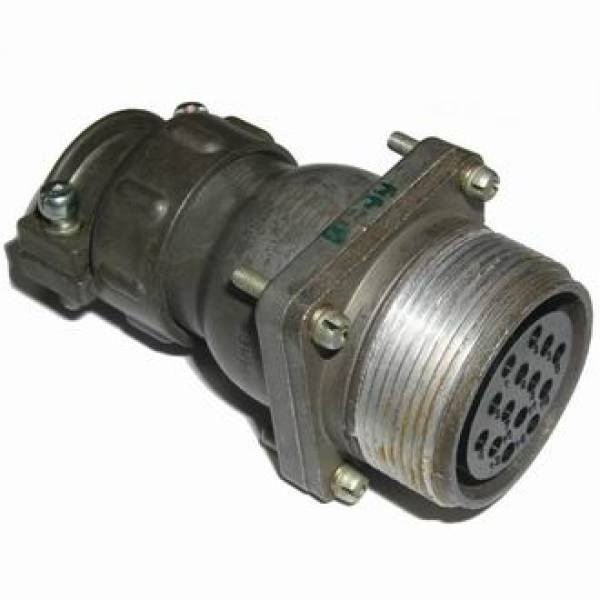

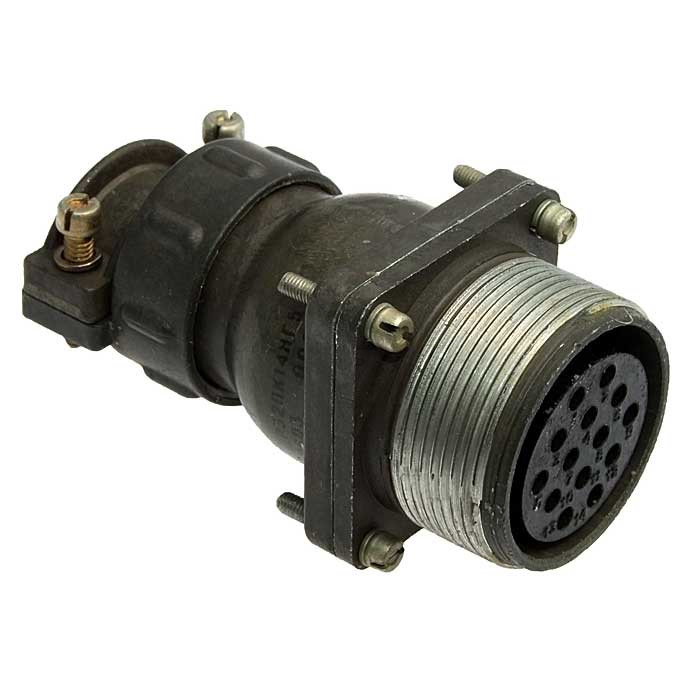

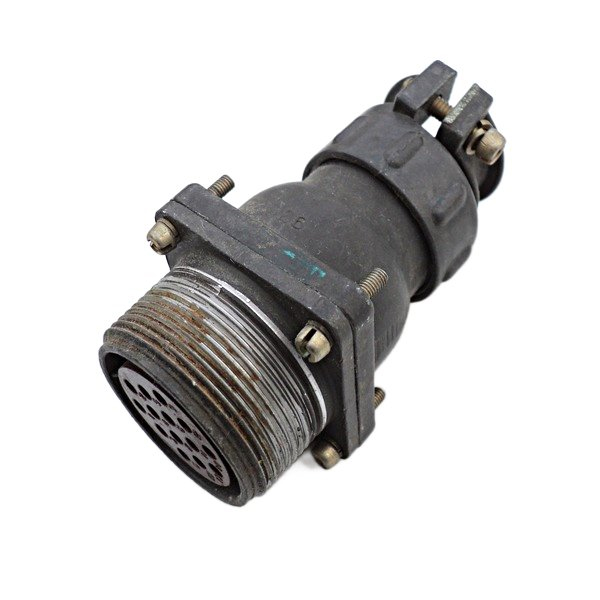

ШР32ПК14НГ «5» Нур
Производитель: Нур
Технические характеристики
ШР32ПК14НГ «5» (часто пишется как ШР32ПК14НГ5) — это розетка приборная (блочная) цилиндрического соединителя серии ШР , выпускаемая советским/российским производителем «Нур» по ТУ НКЦС.434410.504ТУ.
Негерметичный приборный соединитель, предназначен для внутреннего и наружного монтажа в радиоэлектронной аппаратуре, приборах и промышленном оборудовании.
Исполняется как розетка приборная (блочная) , устанавливается в корпус или панель; используется в комплекте с соответствующей вилкой (например, ШР‑32 серии с тем же числом контактов).
Климатическое исполнение УХЛ — для умеренного и холодного климата, работает как в помещениях, так и на открытом воздухе при условии защиты от пыли и воды.
Количество контактов — 14.
Диаметр контактов — около 1,5 мм , материал контактов обычно серебреный или с серебряным покрытием на никелевой основе.
Рабочий ток на контакт — до 10 А , максимальный рабочий ток на один контакт — порядка 20 А (в импульсном или кратковременном режиме, в зависимости от условий охлаждения).
Максимальное рабочее напряжение (постоянного и переменного тока) — до 850 В.
Сопротивление контакта — не более 2,5 мОм , сопротивление изоляции в нормальных условиях — не менее 5000 МОм , что обеспечивает хорошую устойчивость к помехам и надежный электрический контакт.
Диапазон рабочих температур окружающей среды — от −60 °C до +60 °C , при смене температур с учетом перегрева контактов — до +110 °C.
Атмосферное давление — от глубокого вакуума (порядка 1,3·10⁻⁴ Па ) до значений, близких к нормальному, что позволяет использовать разъем в вакуумных и разреженных условиях.
Механическая нагрузка:
Синусоидальная вибрация — диапазон частот 1–5000 Гц , ускорение до 300 м/с² (≈30 g).
Механические удары: одиночный до 5000 м/с² (≈500 g) , многократные до 350 м/с² (≈35 g).
Количество сочленений‑расчленений — не менее 500 циклов , минимальная наработка — около 1000 часов , минимальный срок сохраняемости — порядка 15 лет при хранении в условиях ТУ.
Индекс «5» в обозначении указывает на вид приемки и категорию качества (обычно вариант «ВП» — военная приемка, либо аналогичный повышенный уровень контроля по советским стандартам).
Корпус и розеточная часть выполняются из карболита или аналогичного термореактивного материала , что обеспечивает хорошую механическую и тепловую стойкость, а также устойчивость к воздействию окружающей среды.
Серия ШР предназначена для ответственных применений , включая военную, промышленную и приборную технику, где требуется высокая надежность и устойчивость к вибрации, ударным нагрузкам и перепадам температуры.
Описание
ШР32ПК14НГ5
ШР32ПК14НГ5: приборная розетка серии ШР для надежных многоконтактных соединений
ШР32ПК14НГ5 — цилиндрический низкочастотный разъем серии ШР, выполненный в виде приборной (блочной) розетки с прямым патрубком. Он рассчитан на создание разъемных электрических соединений в радиоэлектронной, промышленной и специальной аппаратуре, где важны механическая прочность, стабильность контакта и удобство обслуживания.
Конструкция разъема предусматривает 14 гнездовых контактов диаметром 1,5 мм, резьбовое сочленение с ответной частью и монтаж на панель оборудования. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и способствующее устойчивой работе электрической цепи.
Расшифровка обозначения
Маркировка ШР32ПК14НГ5 содержит основные конструктивные признаки изделия:
ШР — серия штепсельных цилиндрических разъемов.
32 — условный размер корпуса.
П — прямой патрубок для ввода кабеля.
К — конструктивное исполнение с кабельной частью.
14 — количество контактов.
Н — исполнение для неэкранированного кабеля.
Г — гнездовые контакты, то есть розеточная часть соединителя.
5 — контактная комбинация: 14 контактов диаметром 1,5 мм.
Такое исполнение удобно для подключения многожильных кабелей к корпусам приборов, шкафам автоматики, источникам питания, измерительному оборудованию и другим устройствам, требующим отсоединяемого интерфейса.
Основные характеристики ШР32ПК14НГ5
| Параметр | Значение |
|---|---|
| Тип изделия | Приборная блочная розетка |
| Серия | ШР |
| Количество контактов | 14 |
| Тип контактов | Гнездовые |
| Диаметр контактов | 1,5 мм |
| Максимальный ток на контакт | До 10 А |
| Максимальное рабочее напряжение | До 850 В |
| Сопротивление контакта | Не более 2,5 мОм |
| Сопротивление изоляции | Не менее 5000 МОм |
| Способ электрического монтажа | Пайка |
| Способ сочленения | Резьбовой |
| Материал изолятора | Карболит |
| Покрытие контактов | Серебро |
| Рабочая температура | От −60 до +60 °C |
| Ресурс сочленений | До 500 циклов |
| Минимальная наработка | Не менее 1000 часов |
| Габариты | Около 78,8 × 40 × 40 мм |
Приведенные параметры характерны для исполнения ШР32ПК14НГ5 с 14 контактами Ø1,5 мм; перед применением в ответственной аппаратуре следует сверять конкретную модификацию с паспортом и техническими условиями производителя.
Особенности конструкции
ШР32ПК14НГ5 предназначен для приборного монтажа: корпус закрепляют на панели, корпусе устройства или стенке электротехнического шкафа, а соединение с ответной вилкой выполняют посредством накидной гайки. Резьбовая фиксация препятствует самопроизвольному расцеплению при вибрации, тряске и механических воздействиях.
Корпус обычно изготовлен из алюминиевого сплава, а изолятор — из карболита. Контактная система основана на латунных контактах с серебряным покрытием. Такое сочетание обеспечивает механическую устойчивость, приемлемую электропроводность и долговечность при многократных подключениях.
Для подключения проводов используется пайка. Сечение присоединяемого проводника может достигать 1,93 мм², что следует учитывать при проектировании жгута и выборе кабеля. Количество допустимых перепаек контакта ограничено тремя, поэтому монтаж желательно выполнять с соблюдением температурного режима пайки и без избыточного механического нагружения выводов.
Применение разъема
Разъем ШР32ПК14НГ5 подходит для цепей постоянного и переменного тока, включая сигнальные, управляющие и силовые линии с умеренной токовой нагрузкой. Серия ШР применяется в аппаратуре, где требуется компактное многоконтактное соединение с возможностью быстрого обслуживания и отсоединения кабеля.
Типовые области использования:
Промышленные шкафы управления и автоматики.
Контрольно-измерительные приборы.
Радиотехнические и радиоэлектронные устройства.
Испытательное оборудование.
Системы связи и телеметрии.
Бортовая, транспортная и специализированная техника.
Кабельные сборки, жгуты и межблочные соединения.
Разъем допускает внутреннее применение, а для наружной установки требует дополнительной защиты от попадания воды и пыли, поскольку данная конструкция относится к негерметичным исполнениям.
На что обратить внимание при подборе
При использовании ШР32ПК14НГ5 важно проверить совместимость с ответной частью не только по серии и размеру корпуса, но и по контактной формуле. Для корректного соединения ответный разъем должен соответствовать исполнению ШР32, иметь 14 ответных штыревых контактов диаметром 1,5 мм и подходящую схему ключевания.
Также необходимо учитывать:
Распиновку и нумерацию контактов в проекте.
Токовую нагрузку каждого отдельного контакта, а не только суммарную нагрузку кабеля.
Диаметр и сечение подключаемых проводов.
Тип кабеля — экранированный или неэкранированный.
Требования к защите от влаги, пыли и агрессивных сред.
Условия вибрации, ударов и температуры на объекте.
Необходимость разгрузки кабеля от механического натяжения.
ШР32ПК14НГ5 — практичное решение для формирования надежного 14-контактного приборного соединения. Резьбовая фиксация, серебреные гнездовые контакты, панельная установка и широкий температурный диапазон делают этот разъем востребованным в аппаратуре промышленного и специального назначения.
