ШР32ПК14НГ5: надёжный цилиндрический разъём для промышленной аппаратуры

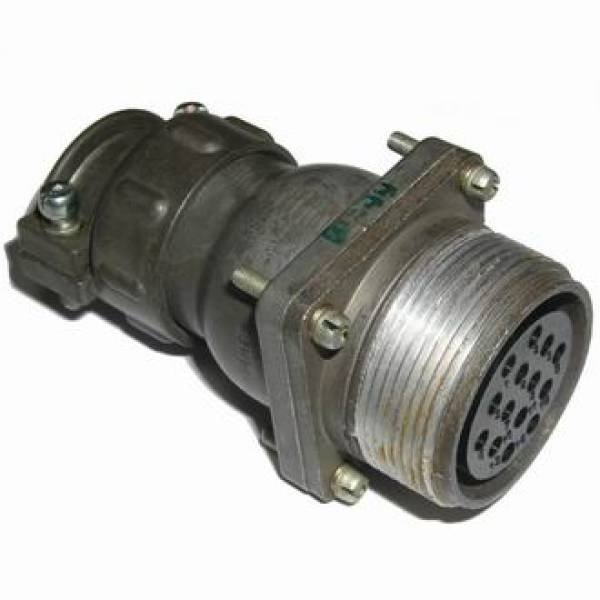

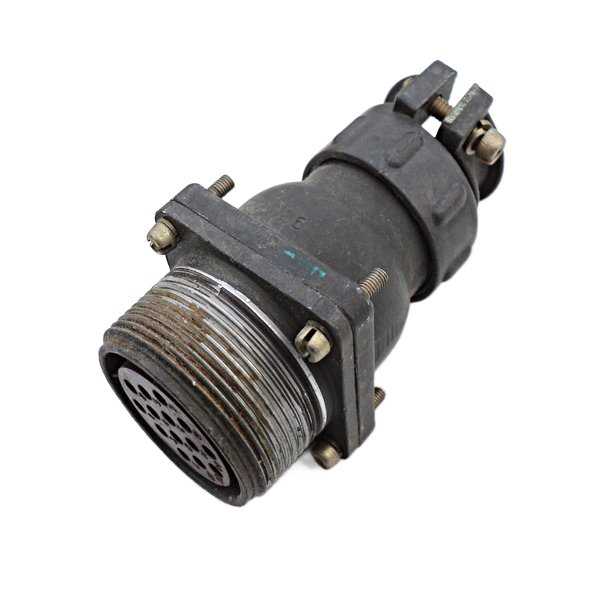

ШР32ПК14НГ5 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в виде приборной (блочной) розетки с прямым патрубком. Разъём применяется для разъёмного соединения кабелей, проводов, блоков и узлов в электрооборудовании, системах автоматики, радиоэлектронной и измерительной аппаратуре.

Конструкция рассчитана на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Резьбовой способ сочленения обеспечивает устойчивую механическую фиксацию ответных частей и помогает предотвратить самопроизвольное разъединение при вибрации.

Расшифровка обозначения

Маркировка ШР32ПК14НГ5 содержит основные признаки исполнения разъёма:

ШР32ПК14НГ5 имеет 14 круглых гнездовых контактов диаметром 1,5 мм. Контактная часть выполнена на основе латуни с серебряным покрытием, что способствует снижению переходного сопротивления и поддержанию стабильного электрического соединения.

Основные технические характеристики

Технические параметры могут уточняться по действующей нормативной документации и паспорту конкретной партии изделия. Указанные значения характерны для разъёмов ШР32 в исполнении с 14 контактами Ø1,5 мм.

Конструктивные особенности ШР32ПК14НГ5

Разъём ШР32ПК14НГ5 относится к негерметичным соединителям климатического исполнения УХЛ. Он рассчитан на внутреннюю установку, а при наружном применении требует защиты от прямого воздействия пыли и влаги.

Ключевые особенности конструкции:

• Приборное блочное исполнение для монтажа на панели, корпусе или стенке оборудования.

• Прямой патрубок для организованного ввода и механической фиксации неэкранированного кабеля.

• Одношпоночная поляризация корпуса, исключающая неправильное взаимное положение при соединении.

• Резьбовая фиксация, повышающая устойчивость соединения к механическим воздействиям.

• Извлекаемые контакты, позволяющие выполнять обслуживание и замену контактных элементов при ремонте.

• Серебряное покрытие контактов для уменьшения сопротивления в точке соединения.

• Возможность эксплуатации при вибрациях и механических ударах в пределах норм, установленных для серии ШР.

Где применяется разъём

ШР32ПК14НГ5 используют там, где требуется многоконтактное, механически прочное и обслуживаемое разъёмное соединение. Типовые области применения включают:

• промышленное электрооборудование;

• шкафы управления и автоматики;

• контрольно-измерительную аппаратуру;

• радиоэлектронные устройства;

• системы связи и сигнализации;

• испытательные стенды;

• силовые и сигнальные кабельные соединения;

• приборные панели, блоки и модули специальной техники.

Например, разъём может использоваться для подключения кабельного жгута к приборному блоку, где часть контактов передаёт сигналы управления, а другая часть питает исполнительные цепи. При проектировании необходимо отдельно проверить допустимый ток каждого контакта, суммарную нагрузку, сечение проводов, условия охлаждения и соответствие ответной части по контактной формуле.

Что учитывать при подборе

При выборе ответного соединителя для ШР32ПК14НГ5 важно проверить совпадение серии, размера корпуса, контактной формулы и исполнения контактов. Поскольку данная модель является розеткой с гнездовыми контактами, ей требуется совместимая вилка со штыревыми контактами соответствующего типоразмера.

Также следует учитывать:

• количество контактов — 14;

• диаметр контактной пары — 1,5 мм;

• резьбовой тип сочленения;

• исполнение для неэкранированного кабеля;

• необходимость панельного монтажа;

• температурный диапазон эксплуатации;

• отсутствие полной герметизации;

• требования к пайке и ограничение числа перепаек контактов.

ШР32ПК14НГ5 остаётся практичным решением для аппаратуры, где важны надёжная фиксация, высокая плотность контактов, устойчивость к механическим нагрузкам и возможность обслуживания кабельного соединения.
