Назначение и область применения

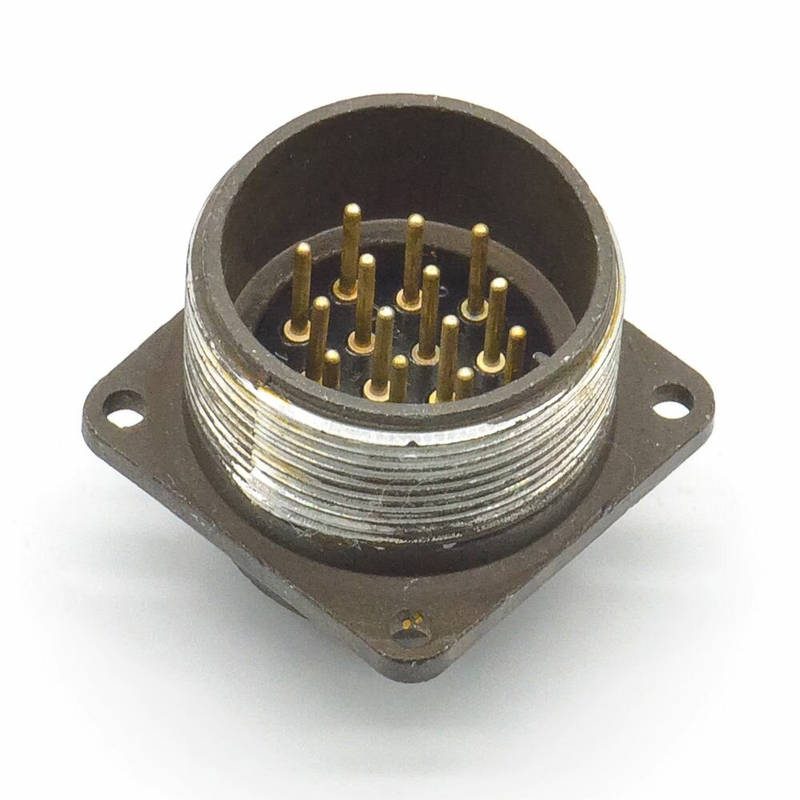

Разъём-вилка ШР32ПК14ЭШ5 представляет собой низкочастотный цилиндрический соединитель объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие относится к серии ШР и выпущено в 2015 году. Конструктивное исполнение — приборное, без патрубка.

Соединитель предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная сфера применения — радиоэлектронная и радиотехническая аппаратура общего назначения, где требуется надёжное разъёмное соединение с защитой от самопроизвольного расчленения.

Изделие изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2. Допускается наружный монтаж при условии обеспечения защиты от прямого попадания дождя, пыли и солнечных лучей.

Технические характеристики

Разъём-вилка ШР32ПК14ЭШ5 обладает следующими подтверждёнными электрическими и механическими параметрами:

• Максимальное рабочее напряжение — 850 В (амплитудное значение)
• Количество контактов — 14
• Диаметр контактов — 1,5 мм
• Сопротивление изоляции — не менее 5000 МОм
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия
• Допустимая смена температур — до плюс 110 градусов Цельсия
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц при ускорении до 300 метров на секунду в квадрате (30 g)
• Механический удар одиночного действия — до 5000 метров на секунду в квадрате (500 g)
• Механический удар многократного действия — до 350 метров на секунду в квадрате (35 g)
• Минимальная наработка — 1000 часов
• Допустимое количество сочленений и расчленений — 500 циклов

Конструктивные особенности

Соединитель выполнен по схеме объёмного монтажа, что предполагает непосредственную пайку проводников к контактным хвостовикам. Резьбовое соединение обеспечивает плотное и стабильное сочленение с ответной частью, исключая люфт и самопроизвольное размыкание при вибрационных и ударных нагрузках.

Приборное исполнение без патрубка упрощает встраивание разъёма в корпуса оборудования и панели. Нормальные габариты серии ШР32 позволяют использовать изделие в стандартных посадочных местах, рассчитанных на соединители данного типоразмера.

Условия эксплуатации и монтажа

Климатическое исполнение УХЛ2 соответствует умеренному и холодному климату при размещении в закрытых помещениях или под навесом. При наружном размещении необходимо предусмотреть защитный кожух или иное укрытие, исключающее прямое воздействие атмосферных осадков, пыли и ультрафиолетового излучения.

Рабочий температурный диапазон от минус 60 до плюс 60 градусов Цельсия допускает применение изделия в неотапливаемых технических помещениях и на открытых площадках в холодных регионах. Кратковременные повышения температуры до плюс 110 градусов Цельсия допустимы при смене температурных режимов, что расширяет сферу использования соединителя в аппаратуре с периодическим нагревом.

Артикул изделия — 51504. Изделие относится к категории ШР32 и является комплектующим для радиоэлектронной аппаратуры, где требуется высокая механическая прочность соединения и стабильность электрических параметров в широком диапазоне внешних воздействий.
