Назначение и область применения

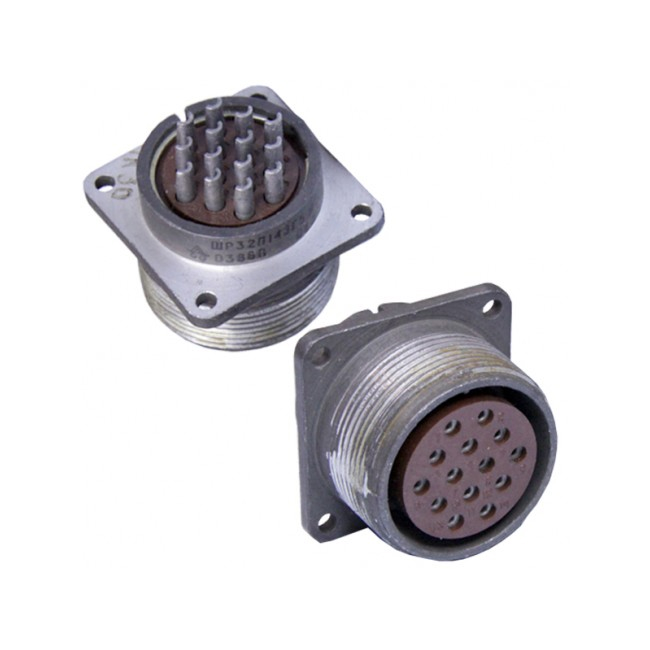

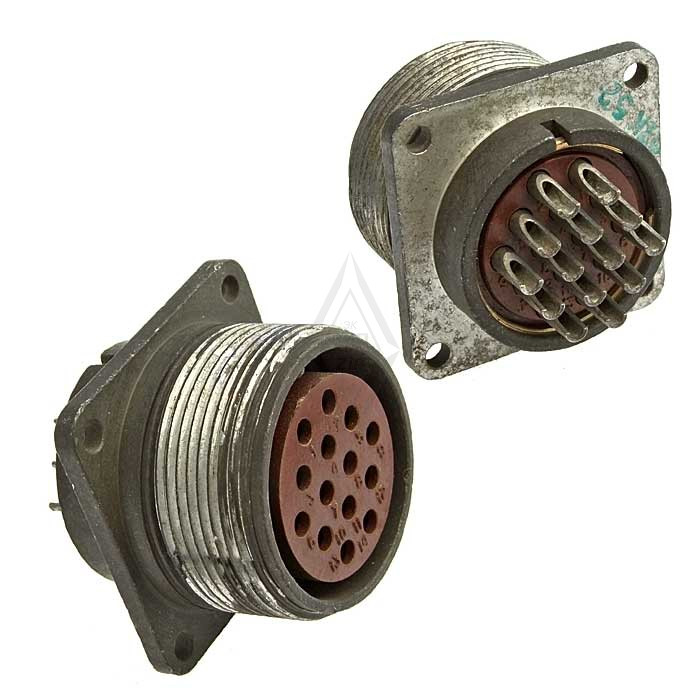

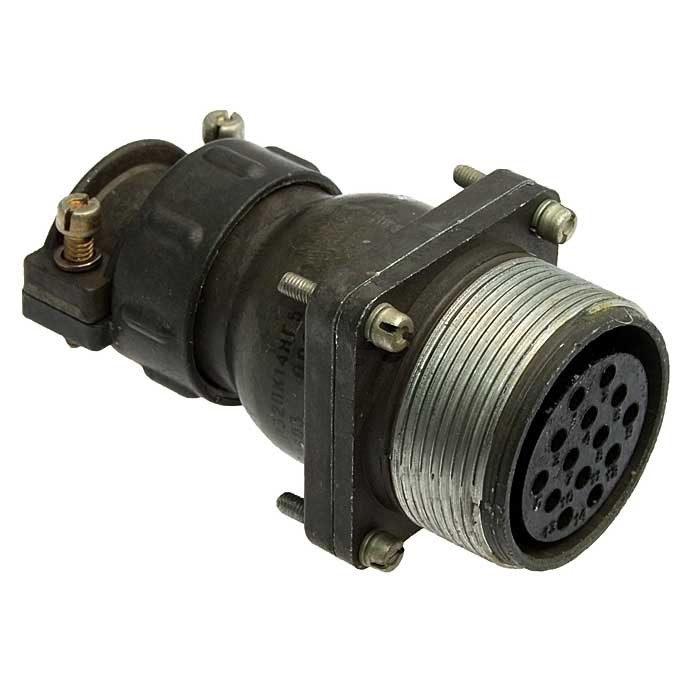

ШР32ПК14Э5 представляет собой блочную розетку низкочастотного цилиндрического соединителя с кожухом и резьбовым соединением нормальных габаритов. Изделие применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Розетка предназначена для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 850 В (амплитудное значение).

Конструкция рассчитана на использование в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и систем связи, где требуется надёжное разъёмное соединение с фиксацией от самопроизвольного расстыковывания. Резьбовое соединение обеспечивает стабильный электрический контакт и защиту контактной группы от внешних воздействий в условиях эксплуатации по категории УХЛ.

Конструктивные особенности

Расшифровка обозначения раскрывает ключевые конструктивные параметры изделия:

• ШР — тип цилиндрического низкочастотного соединителя;
• 32 — условный размер корпуса;
• ПК — конструктивное исполнение приборной части с прямым патрубком;
• 14 — количество контактов диаметром 1,5 мм;
• Э — покрытие контактов серебром;
• Г — металлический корпус;
• 5 — исполнение.

Блочная розетка с прямым патрубком предназначена для монтажа на панель или корпус оборудования. Металлический корпус обеспечивает механическую прочность и экранирование. Серебряное покрытие контактов гарантирует стабильно низкое переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Климатическое исполнение УХЛ допускает применение изделия в умеренном и холодном климате, исполнение негерметичное.

Основные технические характеристики

Электрические и механические параметры розетки ШР32ПК14Э5 подтверждены следующими значениями:

• Количество контактов — 14 штук диаметром 1,5 мм;
• Сопротивление контакта — не более 2,5 мОм;
• Ток на контакт — не более 10 А;
• Общая токовая нагрузка — не более 140 А;
• Напряжение — 850 В амплитудное;
• Сопротивление изоляции — не менее 5000 МОм;
• Допустимое количество соединений и расстыковываний — 500 циклов;
• Наработка — не менее 1000 часов;
• Устойчивость к вибрационным нагрузкам — диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с² (30 g).

Указанные характеристики подтверждают способность соединителя работать в цепях с повышенными токовыми нагрузками при сохранении низкого переходного сопротивления контактов. Высокое сопротивление изоляции минимизирует токи утечки между соседними контактами даже при максимальном рабочем напряжении.

Особенности эксплуатации

Изделие рассчитано на многократное соединение и разъединение электрических цепей — гарантированное количество циклов сочленения составляет 500. Это позволяет использовать розетку в оборудовании, где предусмотрено периодическое подключение и отключение кабельных сборок.

Резьбовой способ сочленения с ответной вилкой исключает случайное расстыковывание под воздействием вибраций и механических нагрузок. Розетка сохраняет работоспособность в широком диапазоне вибрационных воздействий, что подтверждается стойкостью к ускорению до 30 g в диапазоне частот до 5000 Гц. Негерметичное исполнение предполагает установку внутри корпусов оборудования или в помещениях с условиями, соответствующими климатическому исполнению УХЛ.

Артикул изделия — 51503. Категория — ШР32.
